6.7.4 Mode de fonctionnement chauffage et refroidissement (système 4 tubes / système 2 tubes et chauffage
électrique)
CET.ACEC

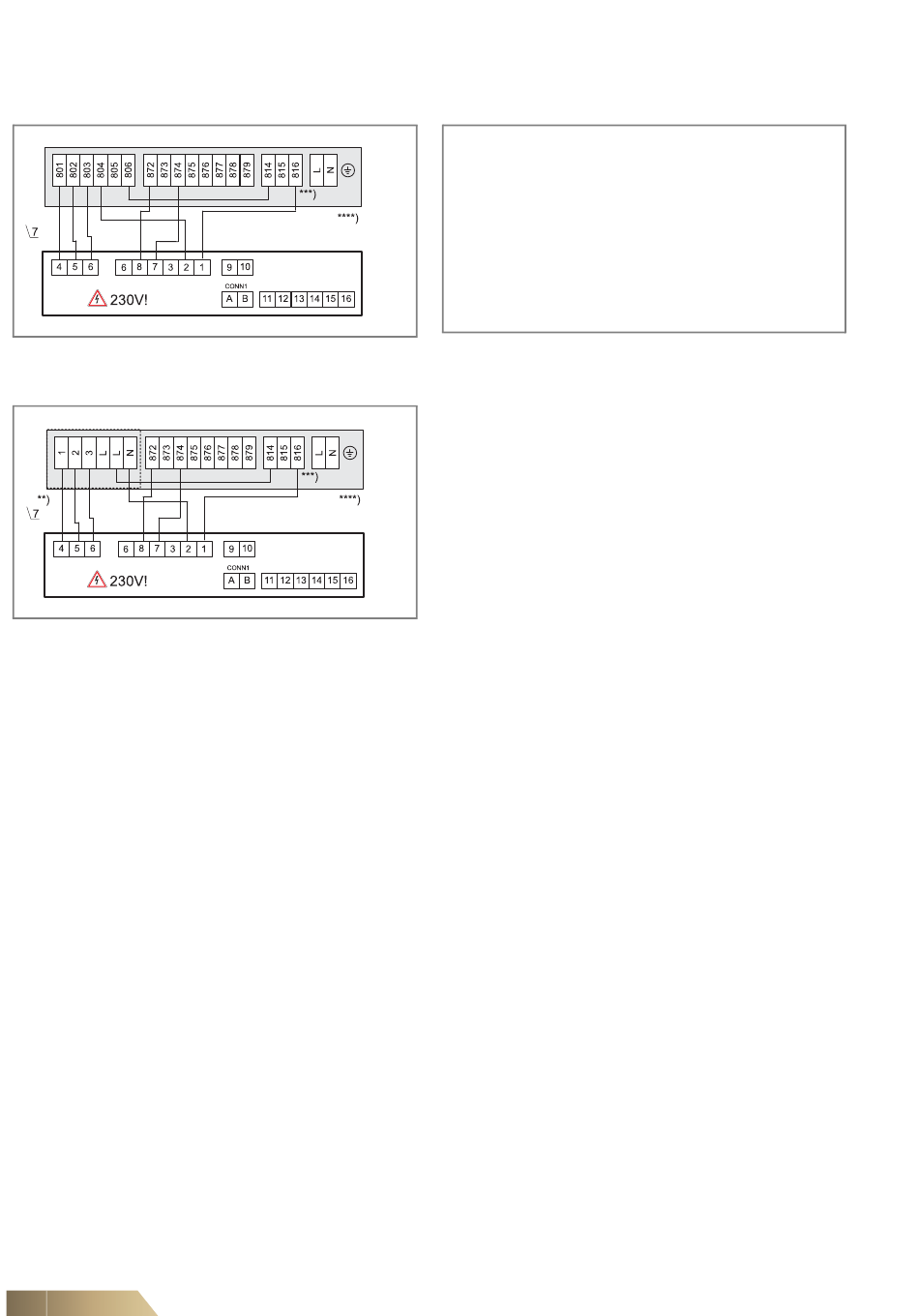

Fig. 6-16: Schéma de raccordement pour mode de fonction-
nement chauffage et refroidissement (appareil
sans platine)
CET.ACEC
Fig. 6-17: Schéma de raccordement pour le mode de fonc-
tionnement chauffage et refroidissement (appareil
avec platine de relais)
**) Commande du ventilateur (affectation des bornes en fonction de la séquence de vitesses de rotation choisie - voir schéma de raccordement
dans le coffret électrique).
***) Placer le pont entre les bornes 806/L et 814 sur le dernier
****) En cas de défaut de la pompe à condensats, le commutateur sera mis hors tension.
74
Appareil sans platine de relais
Appareil avec platine de relais
Paramètre 3 : SEL0 = 14 et SEL2 = OFF
(système 4 tubes)
Paramètre 4 : SEL0 = 16 et SEL2 = OFF
(ventilateur marche/arrêt)
Paramètre 5 : SEL0 = 18 et SEL2 = Auto
Paramètre 7 : SEL0 = 22 et SEL2 = Auto
Paramètre 8 : SEL0 = 24 et SEL2 = 2 (sans sonde)
Paramètre 9 : SEL0 = 26 et SEL2 = 1
(basculement automatique)
Configuration
appareil.
