Raccordement Du Départ Et Du Retour De Chauffage; Contrôle De L'étanchéité De La Conduite De Gaz; Réalisation Des Raccordements Hydrauliques - Vaillant ecoCRAFT exclusiv Notice D'installation Et De Maintenance

amont du produit avant de procéder au
contrôle d'étanchéité gaz.
▶
Si vous avez fermé le robinet d'arrêt du
gaz en amont du produit avant d'effectuer
les contrôles d'étanchéité gaz, dépressuri-
sez la conduite de gaz avant d'ouvrir le ro-
binet d'arrêt du gaz.
▶
Déterminez la section de la conduite de gaz suivant le
débit calorifique nominal de la chaudière au sol.
▶

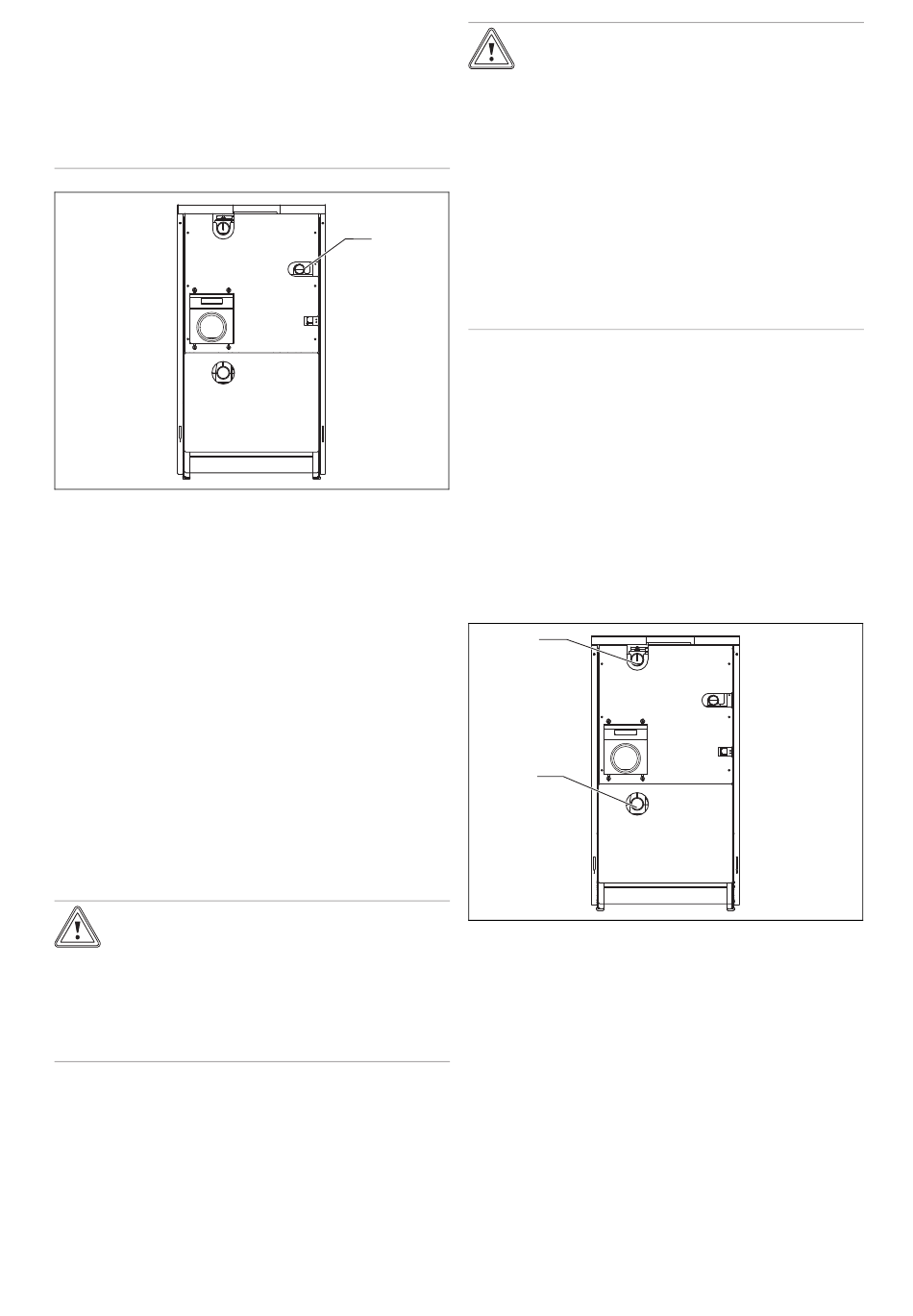

Montez la conduite de gaz sur le raccord du produit (1)
dans les règles de l'art, en veillant à ce qu'elle ne subisse
pas de contraintes.
▶
Retirez les résidus de la conduite de gaz par soufflage.
▶
Montez un robinet d'arrêt du gaz avec dispositif anti-
incendie dans la conduite de gaz en amont du produit,
à un endroit bien accessible. Le robinet d'arrêt du gaz
doit présenter un diamètre nominal au moins égal à celui
du raccord de gaz (R 1,5").
▶
Purgez la conduite de gaz avant la mise en service.
5.3.2 Contrôle de l'étanchéité de la conduite de
gaz
▶
Vérifiez que toute la conduite de gaz est bien étanche,
dans les règles de l'art.
5.3.3 Réalisation des raccordements
hydrauliques
Attention !
Risques de dommages matériels par
transfert de chaleur lors du soudage !
▶
Vous pouvez souder les pièces de raccor-
dement tant qu'elles ne sont pas fixées
aux robinets de maintenance. Ensuite, ce
n'est plus possible.
12
Attention !
Risque de dommages matériels sous l'ef-
fet de la corrosion
Si les tubes en plastique ne sont pas anti-dif-
fusion, l'air risque de s'infiltrer dans l'eau de
chauffage de l'installation. La présence d'air
dans l'eau de chauffage risque de provoquer
un phénomène de corrosion dans le circuit
générateur de chaleur et le produit.
▶
1
1. Procédez aux raccordements dans les règles de l'art,
conformément aux normes en vigueur.
2. Si vous utilisez des tubes plastique qui ne sont pas
anti-diffusion dans l'installation de chauffage, prévoyez
un système de coupure, et plus précisément un échan-
geur thermique externe placé entre le générateur de
chaleur et l'installation de chauffage.
3. Si vous devez souder les pièces de raccordement,
faites-le alors qu'elles ne sont pas vissées sur les ro-
binets de maintenance, pour ne pas endommager les
joints.
5.3.4 Raccordement du départ et du retour de
chauffage
1
2
1. Montez les dispositifs d'arrêt et de sécurité nécessaires
sur place, entre l'installation de chauffage et le produit,
ainsi qu'un robinet de remplissage et de vidange au
niveau du retour.
2. Branchez le départ de chauffage au niveau du raccord
de départ de chauffage (1).
3. Branchez le retour de chauffage au niveau du raccord
de retour de chauffage (2).
4. Installez la pompe du générateur de chaleur à prévoir
sur place, puisqu'elle n'est pas intégrée à la chaudière
sol gaz à condensation.
Notice d'installation et de maintenance 0020149546_04
Si vous utilisez des tubes en plastique qui
ne sont pas anti-diffusion dans l'installa-
tion de chauffage, faites en sorte que l'air
ne puisse pas s'infiltrer dans le circuit gé-
nérateur de chaleur.
