Courbe de chauffe
Building Technologies
5.5 Compensation de consigne fonction des
conditions atmosphériques
Le RWF55 peut être configuré de telle manière que le raccordement d'une sonde
extérieure LG-Ni1000 ou Pt1000 active une compensation de consigne en fonction des
conditions atmosphériques.

Renvoi :
Voir Chapitre 8.3 Entrée analogique InP3
Pour tenir compte du comportement dans le temps d'un bâtiment, ce n'est pas la
température extérieure actuelle que l'on utilise pour la compensation de consigne
fonction des conditions atmosphériques, mais la température extérieure atténuée.
Cette température extérieure atténuée se détermine à partir de la température
extérieure actuelle et d'une constante de filtre. Sur le RWF55, cette valeur de filtre est
réglable (paramètre dF3). Ce filtre est réinitialisé en cas d'interruption d'alimentation. Il
est possible de configurer les valeurs de consigne minimale et maximale au moyen de
la limite inférieure de consigne SPL et de la limite supérieure de consigne SPH.
La limite inférieure de travail oLLo et la limite supérieure de travail oLHi offrent une
protection de plus de l'installation contre le dépassement des limites de température.
Remarque :
Chaque RWF55 doit être câblé séparément à une sonde extérieure (pas de
branchement en parallèle). Cette fonction est optimisée pour les installations de
chauffage avec ECS.
La courbe de chauffe décrit la dépendance de la valeur de consigne de la température
de chaudière en fonction de la température extérieure. Elle est définie au moyen de
2 points de référence. Pour 2 valeurs de la température extérieure, l'utilisateur définit la
valeur de consigne souhaitée pour la température de chaudière. La courbe de chauffe
est alors calculée pour obtenir la valeur de consigne fonction des conditions
atmosphériques. La température de consigne de chaudière efficace est limitée par la
limite supérieure de consigne de chaudière SPH et la limite inférieure de consigne de
chaudière SPL.
Valeur de consigne (°C)
Ht1
+60
Ht2
+50
+20
At2

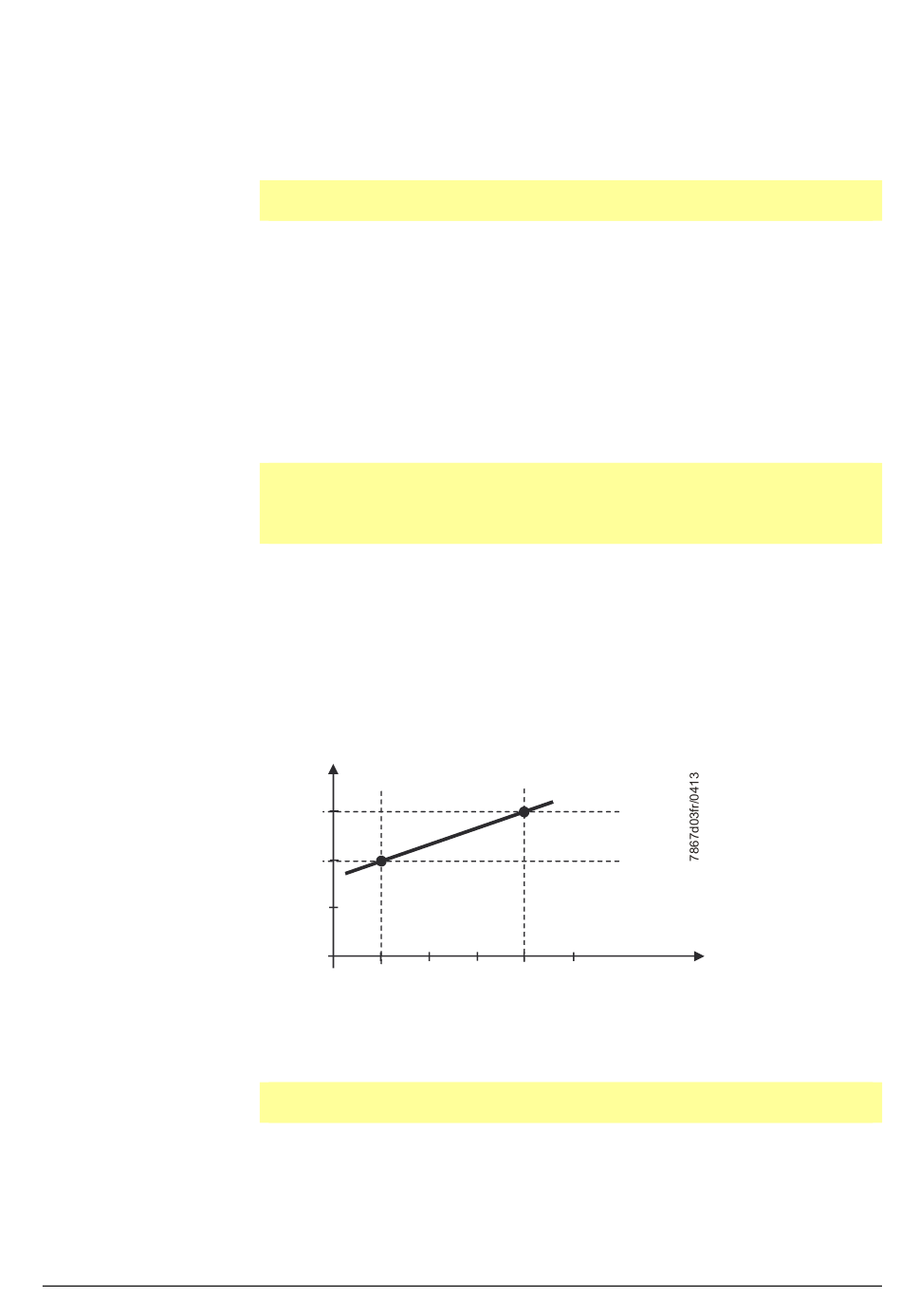

Figure 16 : Pente de la courbe de chauffe
Les deux points de référence sont configurés au niveau paramétrage.

Renvoi :
Voir Chapitre 7 Paramétrage PArA
Manuel d'utilisation RWF55
5 Modes de fonctionnement
0 -10
10
At1
Température extérieure (°C)
33/97
CC1U7867fr
