Régulateur de différence
de température pour
panneaux solaires

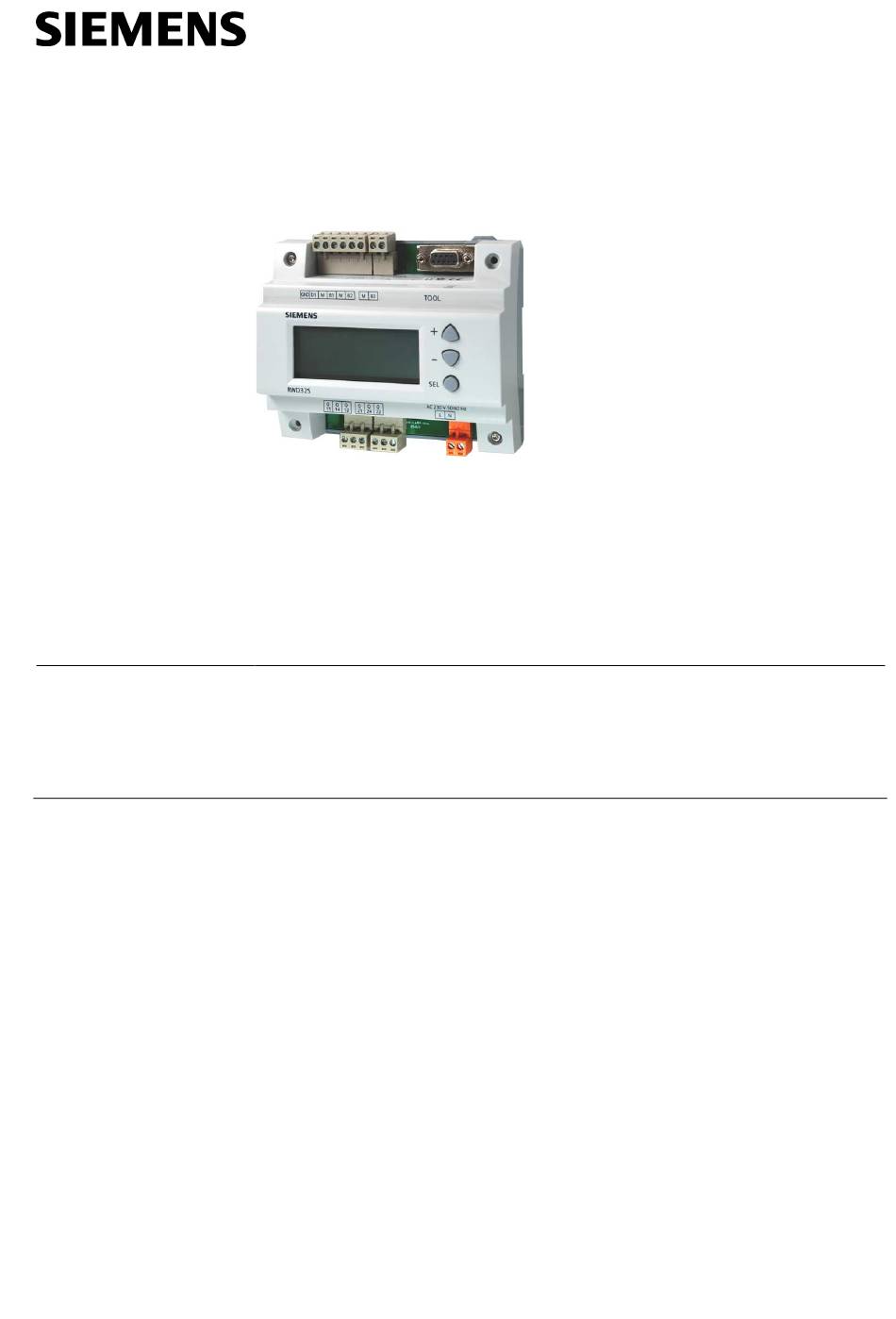

Régulateur de différence de température pour systèmes d'accumulation solaires.
Pour montage en façade d'armoire. Deux sorties de régulation tout ou rien
24... 230 V ~.
• Installations à énergie solaire avec un ou deux accumulateurs
• Chauffages pour piscines avec capteurs solaires
• Immeubles résidentiels de tous types
• Bâtiments du tertiaire de tous types
• Régulateur de température électronique autonome
• Tension de fonctionnement 230 V~
• Trois entrées pour sondes de température LG-Ni 1000, Pt 1000. Possibilité de
choisir l'unité : ° C ou ° F
• Une sortie binaire pour commutation marche/arrêt
• Deux sorties tout ou rien
• Entrée ou modification de toutes les données par le biais de boutons sur le
régulateur, sans outil supplémentaire
• Connexion à un PC pour charger/sauvegarder des applications et paramètres via
l'outil logiciel (en option)
3
344
RWD32S
Building Technologies
Manuels Connexes pour Siemens RWD32S
Sommaire des Matières pour Siemens RWD32S
- Page 1 Régulateur de différence RWD32S de température pour panneaux solaires Régulateur de différence de température pour systèmes d'accumulation solaires. Pour montage en façade d'armoire. Deux sorties de régulation tout ou rien 24… 230 V ~. Domaines d'application • Installations à énergie solaire avec un ou deux accumulateurs Types d'installation •...
- Page 2 ARG62.21 Boîtier de protection pour montage mural (petite taille) Documentation produit Type de document Numéro de classification Instructions d'installation G3344 Déclaration de conformité (CE) T3344 Déclaration d'environnement E3344 2/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 3 à la valeur maximale réglée d'un différentiel (valeur fixe 10 K), le régulateur ferme son contact de commande (Q11-Q14) pour enclencher de nouveau l'organe de réglage. 3/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 4 Le régulateur est conçu pour être installé sur un mur ou en façade d'armoire. Le régulateur RWD32S satisfait aux exigences de la norme DIN 43 880 Gr. 1. Le boîtier en matière plastique contient l'électronique de régulation et tous les éléments de commande.
- Page 5 Eléments de L'exploitation du RWD32S s'effectue par des boutons en façade du régulateur. Aucun commande et outil supplémentaire n'est nécessaire. Un port à 9 broches permet de raccorder l'outil d'affichage de programmation en option. 11 14 Bornes à vis amovibles Port 9 broches pour outil logiciel en option Bouton Haut (+) pour la consultation et le réglage des paramètres...
- Page 6 Toutefois, si le montage s'effectue dans un environnement fortement exposé aux perturbations électromagnétiques, utilisez uniquement des câbles blindés. Le RWD32S est alimenté en 230 V~. Indications pour la mise en service Un livret de mise en service est joint au régulateur.
- Page 7 Mise hors-gel 5 K (valeur fixe) Conditions Transport CEI 60721-3-2 ambiantes Conditions climatiques classe 2 K3 −25...+70 ° C Température Humidité <95 % h.r. Conditions mécaniques classe 2M2 7/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 8 Schémas de raccordement Régulation de différence de température avec deux sondes de température externes. Commande d'une pompe de charge et d'une pompe de chaudière (par exemple application 2) 8/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 9 Régulation de différence de température avec trois sondes de température externes. Commande d'une pompe de charge et d'un servomoteur à commande tout ou rien (par exemple application 3) Régulateur de différence de température RWD32S Sonde de température de ballon Sonde de température du panneau solaire Sonde de température supplémentaire pour boucle de réglage absolue...
- Page 10 Une sonde externe (B3) supplémentaire mesure la température dans l'échangeur; le ballon n'est chargé que si la température de l'échangeur B3 a atteint la consigne réglée. 10/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 11 Source de chaleur primaire (panneau solaire) Source de chaleur secondaire (chaudière, thermoplongeur électrique) ou panneau solaire supplémentaire Pompe de charge 1 Pompe de charge 2 Servomoteur de vanne de dérivation 11/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
- Page 12 Dimensions et poids 56.5 RWD32S 150.5 61.5 ARG62.21 Dimensions en mm 2008 Siemens Switzerland Ltd Sous réserve de modifications 12/12 Siemens Régulateur de différence de température RWD32S CE2N3344fr Building Technologies 12.2008...
