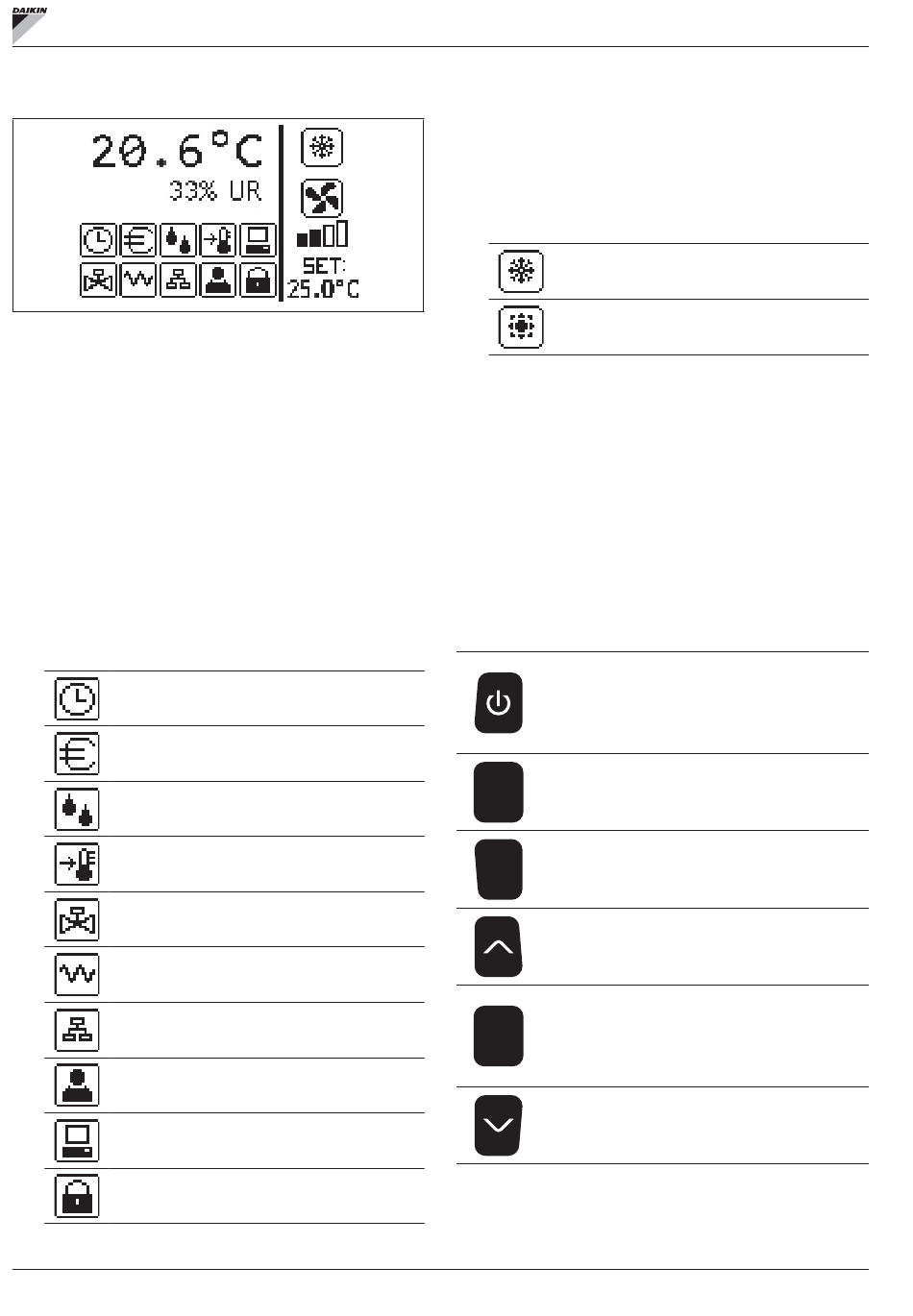

INTERFACCIA UTENTE

La schermata principale è suddivisa in due riquadri (che nel
seguito verranno indicati come riquadro sx e riquadro dx)
divisi da una linea verticale di separazione.
Nel riquadro sx sono riportate le seguenti informazioni
(dall'alto verso il basso e da sx verso dx):
• temperatura ambiente (letta dalla sonda remota a bordo
dell'interfaccia utente oppure dalla sonda collegata alla
morsettiera della scheda di potenza secondo quanto
configurato)
• umidità ambiente (qualora la sonda umidità sia presente
e configurata)
• simboli di stato:
fasce orarie attive
funzione economy attiva
deumidifica in funzione
funzione minima temperatura ambiente
abilitata
valvola/e aperta/e
resistenza elettrica attiva
Comando SLAVE di rete SMALL
Comando MASTER di rete SMALL
comunicazione seriale
con sistema di supervisione
tastiera bloccata
IT
3
Controllo per terminali
MANUALE D'USO
È severamente vietata la riproduzione anche parziale di questo manuale
• segnalazione di allarme: simbolo e indicazione del tipo
di allarme si sovrappongono all'area normalmente
dedicata alla visualizzazione dei simboli di stato.
Nel riquadro dx sono riportate le seguenti informazioni
(dall'alto verso il basso)
• indicazione della modalità di funzionamento
Modalità RAFFREDDAMENTO
Modalità RISCALDAMENTO
• indicazione dello stato della ventilazione
• indicazione del valore di SET di temperatura aria
ambiente
Se il terminale idronico è in OFF il riquadro è interamente
occupato dalla scritta OFF in verticale.

TASTIERA

I tasti dell'interfaccia utente sono 6; di seguito sono indicate
le funzioni basilari associate a ciascun tasto.
TASTO ON/OFF
• accensione/spegnimento terminale
idronico
• ritorno alla schermata principale
TASTO PRG
Prg
• accesso al MENU
TASTO MODE
• modifica modalità di funzionamento
Mode
(RISCALDAMENTO/RAFFREDDAMENTO)
TASTO FRECCIA UP
• modifica valori/velocità di ventilazione
• scorrimento schermate
TASTO SET
• modalità modifica SET/VENTILAZIONE
Set
• conferma valore/ritorno in modalità
scorrimento schermate
TASTO FRECCIA DOWN
• modifica valori/velocità di ventilazione
• scorrimento schermate
