Instrucciones breves de montaje (Español)
Conexión 400/230 V del sistema TN-C-S y
del sistema TN-S
* El conector de CA está preconfigurado.
" Conecte el conductor de tierra mediante el con-
tacto con el símbolo de toma a tierra.
" La conexión de la alimentación y la vigilancia
de red se efectúa de manera monofásica por medio
del contacto "1" y del contacto "N".
» El inversor está conectado a la red de cables.
3.7 (7.2) Conexión a la red de distribución
Realice la conexión del generador FV, así como la conexión a red mediante el conector.
2
1

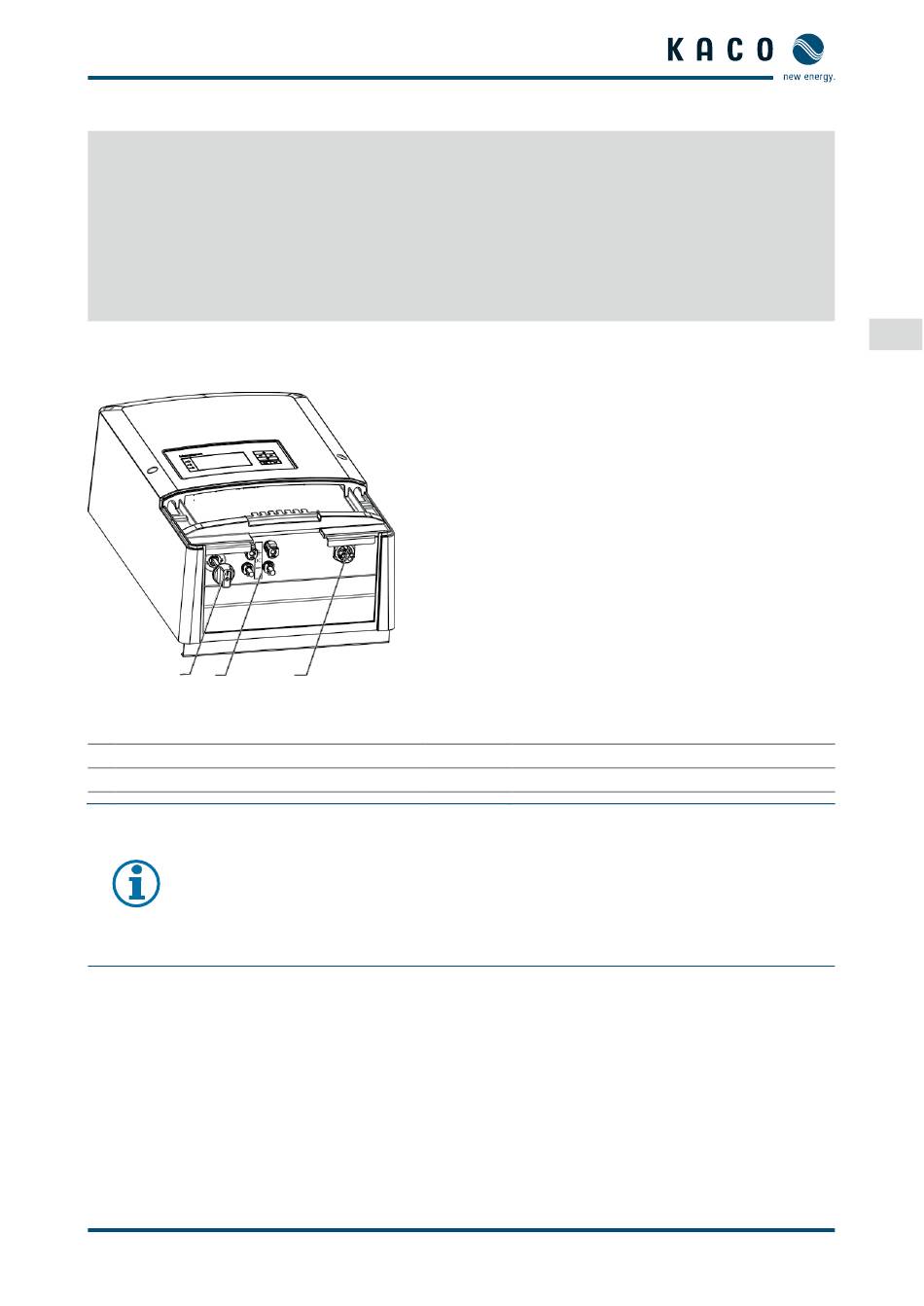

Figura 20: Recinto de conexiones: Conexión eléctrica
Leyenda
1 Seccionador de CC
2 Conectores CC para el generador FV
AVISO
Si la resistencia es grande, es decir, si la longitud de cable en el lado de la red es grande, la tensión de
los bornes de red del inversor aumenta durante el servicio de alimentación. El inversor vigila esta
tensión.
Si la tensión supera el valor límite específico del país para sobretensión de red, el inversor se desco-
necta.
› Asegúrese de que la sección transversal de los cables sea suficiente y procure que la longitud de
los cables sea corta.
Instrucciones breves de montaje KACO blueplanet 3.0-5.0 TL1
3
Conexión 400/230 V del sistema TT
* El conector de CA está preconfigurado.
" Conecte el conductor de tierra "GND/PE" a un
punto de toma a tierra del sistema TT.
" La conexión de la alimentación y la vigilancia
de red se efectúa de manera monofásica por medio
del contacto "1" y del contacto "N".
» El inversor está conectado a la red de cables.
3 Conector del equipo
