2-4 Fixation de la plaque du projecteur sur la plaque du plafond

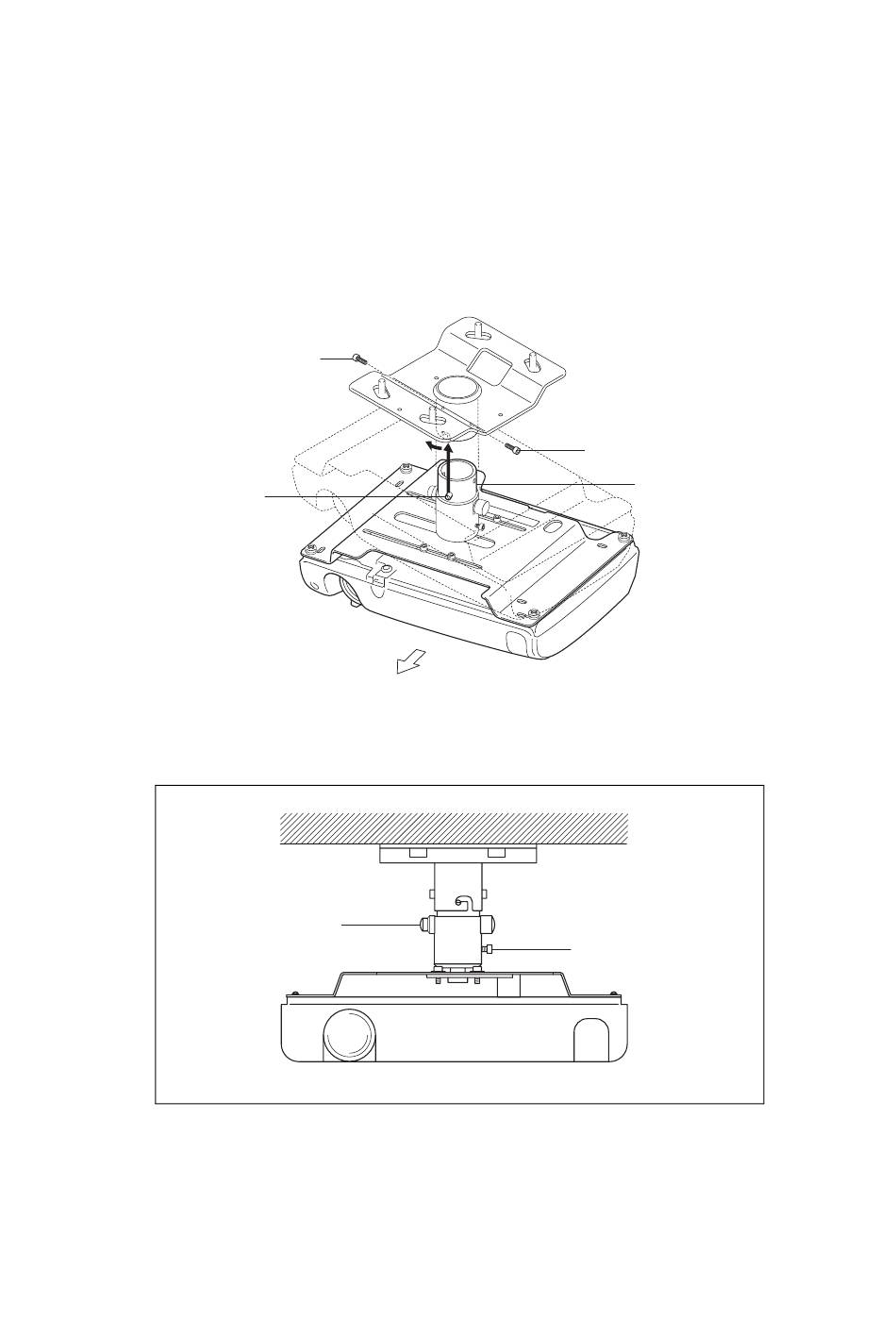

(1) Introduisez la rotule de la plaque du projecteur dans la plaque du plafond.
Placez les deux protubérances de la rotule dans les rainures de la plaque du
plafond.
Associez les plaques de façon à ce que la rotule soit placée dans le sens
indiqué dans l'illustration (vue de face).
(2) Serrez à fond les deux vis de fixation des plaques à l'aide la clé à six pans
fournie.
Vis de fixation
de la plaque
Protubérances (2)
Vue de face
Vis de réglage
d'inclinaison/écrou
borgne (côté gauche)
8
Côté de l'objectif du projecteur
Vis de fixation de la
plaque
Rotule
Vis de maintien de
l'inclinaison (côté
droit/arrière)
