Pour le raccordement d'un Module de Sorties, vous devez :
Positionner les micro interrupteurs (DIP Switchs) : Chaque module de sorties doit être
défini avec un ID unique, voir Figure à la page 43.
NOTE
:
Le numéro ID pour le premier module de sorties est 01, pour le deuxième 02 et ainsi de suite.
La première sortie sur les modules de sorties (définis comme 01) aura toujours le numéro de
sortie 07.
Raccorder le BUS : Connectez les quatre premières bornes de raccordement aux 4 fils
du BUS de la ProSYS :

Points de raccordement extension BUS

AUX
Couleur
RED (Rouge)
NOTE
:
Le principe de câblage parallèle permet des raccordements à partir de n'importe quel point du
BUS à 4 fils (voir Chapitre 3, Montage et Câblage de la Carte Mère).
La longueur de câblage totale maximum autorisée du BUS est de 300 mètres

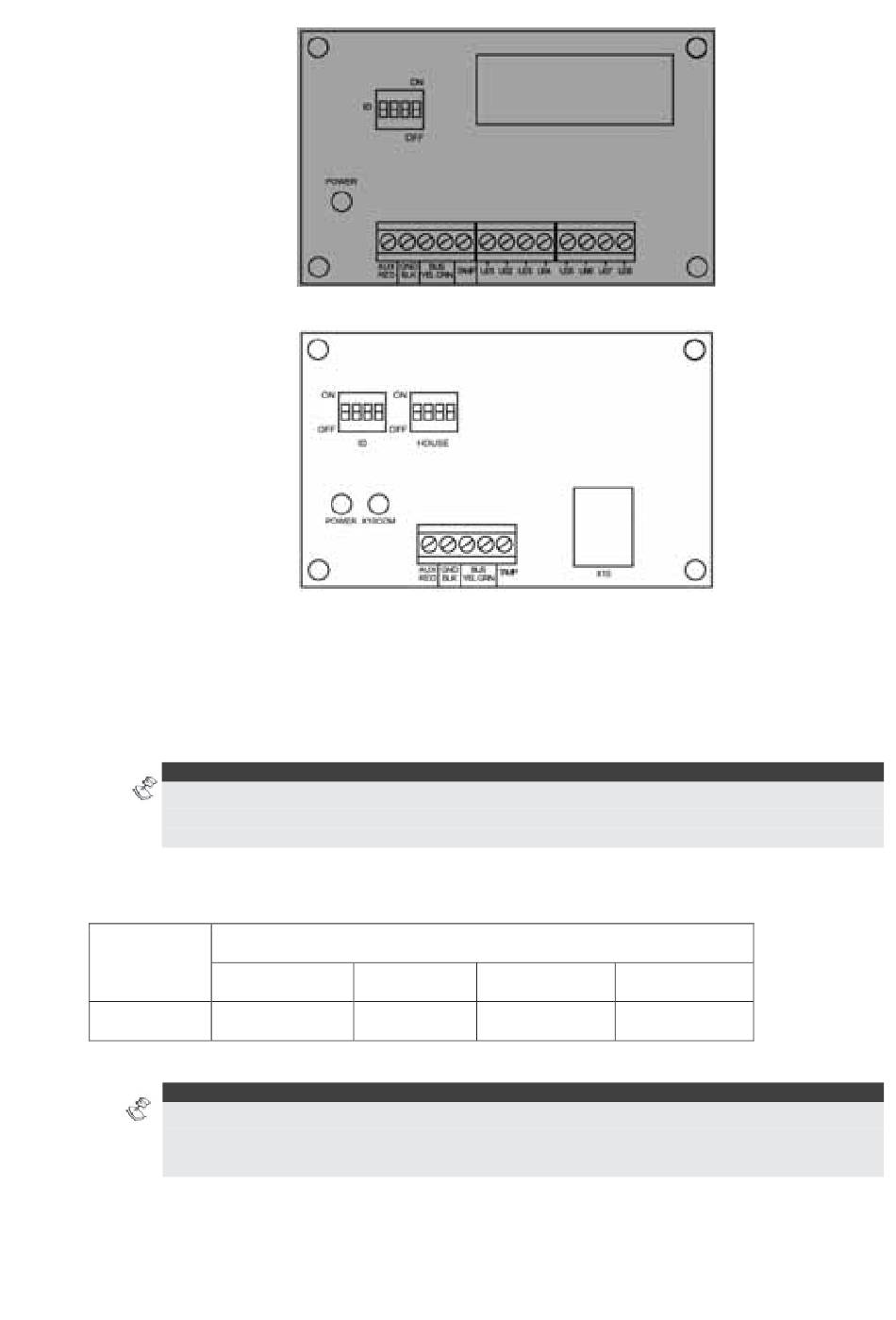

Figure 20: Module de Sorties UO08
Figure 21 : Module d'Extension X-10
COM
BLK (Noir)
Manuel d'installation et de Programmation
BUS BUS
YEL (Jaune) GRN (Vert)
.
