RISCO Group Agility Manuel D'installation

Masquer les pouces Voir aussi pour Agility:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation







Publicité

Table des Matières
loading

Manuels Connexes pour RISCO Group Agility

Sommaire des Matières pour RISCO Group Agility

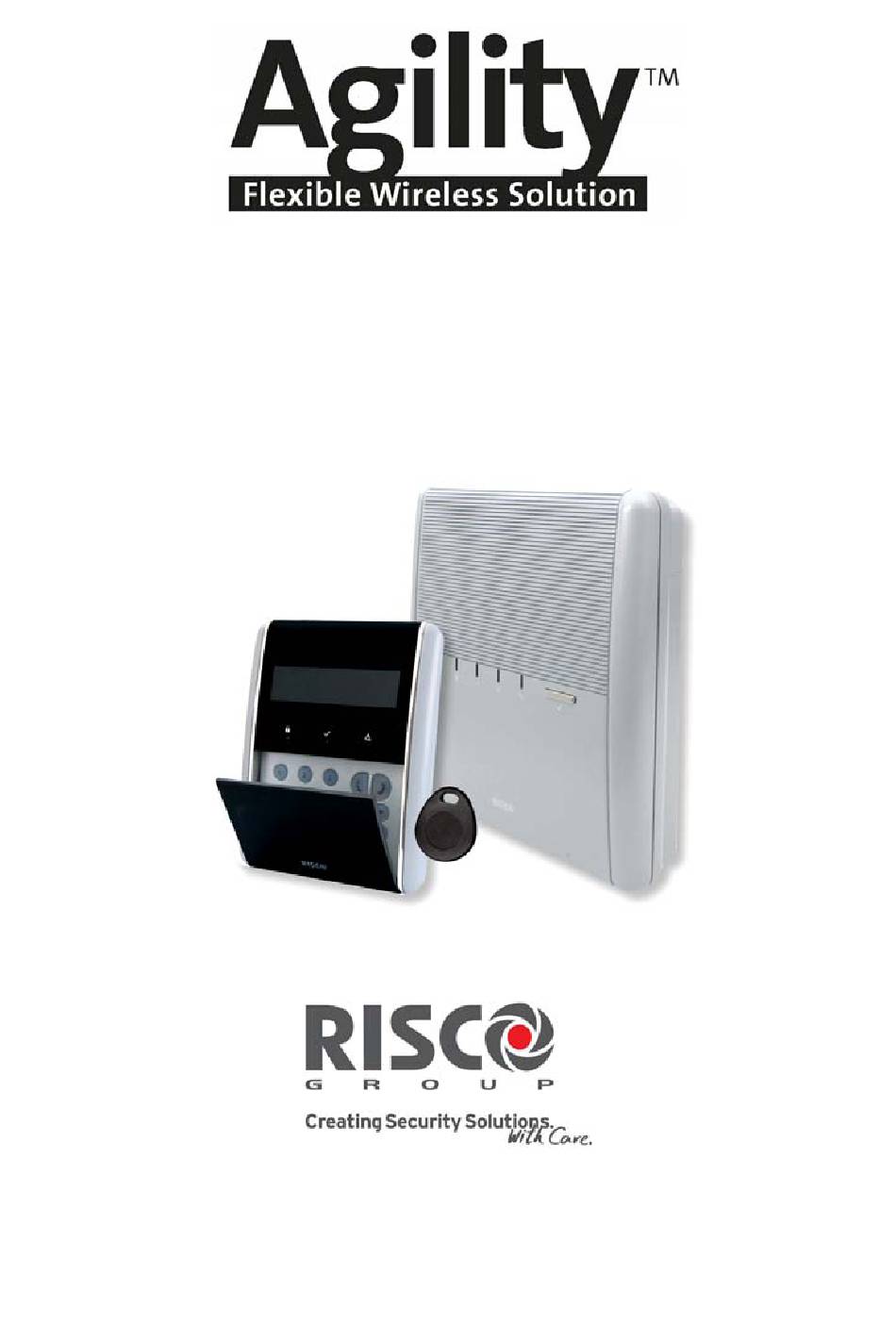

  • Page 1 Manuel d'installation            ...

  • Page 2: Déclaration De Conformité

    Agility Manuel dʹinstallation    Notice importante Ce guide est offert mais reste sujet aux conditions et restrictions suivantes :  Ce guide contient des informations propriétés de RISCO Group. Ces informations  sont fournies dans le but d’assister de manière explicite et correcte les utilisateurs du  système autorisés.  Aucune partie du contenu ne sera utilisée dans un but autre que celui autorisé, ne  sera divulguée à un tiers ou une société, ou ne sera reproduite par un moyen  quelconque, électroniquement ou mécaniquement, sans l’autorisation expresse et  écrite de RISCO Group.  Les informations contenues dans le dît document ne sont fournies qu’à titre  d’illustrations et de références.  Les données de ce document sont sujettes à changement sans notice préalable.  Les marques, noms individuels et données utilisées dans les exemples cités dans ce  document sont la propriété de leurs détenteurs respectifs.  Déclaration de conformité Par la présente, RISCO Group déclare que la série Agility des centrales et accessoires a été  conçue conformément aux normes :  EN50131‐1, EN50131‐3 Grade 2  EN50130‐5 classe Environnementale II   EN50131‐6 Type A  UK : DD243:2004, PD 6662:2004, ACPO (Police)  USA : FCC: Section 15B, FCC Section 68   CANADA : CS‐03, DC‐01      Tous droits réservés.   © 2009 RISCO Group           Janvier  2009       ...

  • Page 3: Table Des Matières

    Montage mural de l'Agility ..................2-2 Connexion de la batterie de secours ................. 2-5 Connexion de l'Agility à l'alimentation électrique – Configuration A ...... 2-6 Raccordement à la terre.................... 2-6 Connexion de l'Agility à l'alimentation électrique – Configuration B ...... 2-7 Achèvement de l'installation ..................
  • Page 4 Agility Manuel dʹinstallation    3. Programmation : Codes..................4-41 4. Programmation : Communication ..............4-44 5. Programmation : Audio ..................4-65 ....................4-67 ESTS YSTÈME 1. Centrale ......................4-67 2. Zone ........................4-68 3. Télécommande ....................4-68 4. Clavier ........................ 4-69 5. Sirène ........................4-69 6.

  • Page 5: Chapitre 1 Introduction

    Agility Manuel dʹinstallation                                                                                     Chapitre 1 Introduction LʹAgility est une solution de sécurité flexible sans fil qui intègre une technologie de  communication sans fil de pointe. LʹAgility est idéale dans chaque maison ou bureau et  prend en charge une large gamme de périphériques de sécurité, claviers, télécommandes,  porte‐clés, sirènes sans fil et autres dispositifs mono et bidirectionnels de RISCO Group.   Avantages principaux :  Module de communication intégrable flexible   Module IP  Module GSM/GPRS  Module RTC rapide  Utilisation dʹun seul module, de chaque combinaison ou des trois pour la  sauvegarde, ou encore dʹaucune communication pour les installations audibles  uniquement  Clavier sans fil bidirectionnel avec fonctionnalité de programmation complète  Télécommande sans fil bidirectionnelle à 8 boutons avec protection par code,  verrouillage, indication et demande dʹétat du système  Communication vocale bidirectionnelle  Adressage facilité des périphériques sans fil, sans clavier  Adressage à distance selon lʹID du périphérique  Combinaison dʹémetteurs monodirectionnels et bidirectionnels au sein du même  système  Mémoire flash pour une mise à jour du microprogramme facilitée   Installation physique simple avec support mural  Centrale séparée, qui peut être cachée pour une sécurité renforcée  Module de transfert de programmation (PTM) pour la sauvegarde de la  programmation  Logique de menus simplifiée (seuls les menus des périphériques installés sont  affichés et seuls les menus en accord avec le code dʹautorisation sont visibles)   Fonctionnalités principales :  32 zones sans fil  3 partitions  Jusquʹà 3 claviers sans fil bidirectionnels  Jusquʹà 8 télécommandes (combinaison de 4 ou 8 boutons)   Module dʹEntrée/Sortie :  Communication sans fil bidirectionnelle vers lʹAgility  Transformateur local avec batteries de secours rechargeables ...

  • Page 6: Architecture

    Agility Manuel dʹinstallation    Mémoire de 250 évènements  Utilisation dʹune batterie au plomb sans entretien de 6 V 3,3 Ah.  Architecture Le diagramme ci‐dessous offre un aperçu de lʹarchitecture et des capacités de lʹAgility.  Consultez la figure suivante avant de démarrer lʹinstallation de votre Agility, car celle‐ci  vous permettra dʹobtenir une image complète des capacités du système.  Page 1-2...

  • Page 7: Fonctionnalités Principales

    Agility Manuel dʹinstallation      Fonctionnalités principales Les caractéristiques principales de lʹAgility sont indiquées dans le tableau ci‐dessous :  Détecteurs  Centre de télésurveillance  Communication   Programmation installateur  • • • • 32 zones sans fil   Programmation, diagnostics  Communication flexible via  Locale/à distance à lʹaide du  • 4 zones câblées via une  et tests de communication à  GSM/GPRS, IP ou RTC   logiciel de configuration  • • extension dʹE/S sans fil  distance  Capacité de réserve entre les  Module de transfert de  • optionnelle  Rapport vers 3 TLS.  méthodes de communication.  programmation  • • • • Zones totales : 36  Rapport via RTC, GSM, ...

  • Page 8: Spécifications Techniques

    Agility Manuel dʹinstallation    Spécifications techniques Les spécifications techniques suivantes sont applicables à lʹAgility :  Caractéristiques électriques Alimentation électrique  230VCA (‐15%+10%), 50Hz, 50mA  Consommation des unités   Carte mère : 130 mA typique    GSM : 35 mA en veille, 300mA en communication  Modem : 20mA en veille, 60mA en communication  Carte IP : 90mA (Max)  Batterie de secours  Batterie au plomb sans entretien de 6 V 3,3 Ah  Intensité de la sirène  90 dBA @ 1m  interne  Température de  ‐10°C à 40°C (14°F à 131°F)  fonctionnement  Température de stockage  ‐20°C à 60°C (‐4°F à 140°F)  Caractéristiques physiques Dimension  268,5 mm x 219,5 mm x 64 cm (10,57 x 8,64 x 2,52 pouces)  Poids (sans batterie)  1,31Kg (configuration complète)  Module GSM : 0,045 Kg  Caractéristiques du système sans fil Immunité RF  En conformité avec la norme EN 50130‐4  Fréquence ...

  • Page 9: Chapitre 2 Installation De L'agility

    Agility Manuel dʹinstallation     Chapitre 2 Installation de l'Agility Ce chapitre répertorie les procédures dʹinstallation de lʹAgility, à savoir :   Composants principaux de lʹAgility, page 2‐1  Montage de lʹAgility, page 2‐2  Choix de l’emplacement de montage, page 2‐2  Montage mural de lʹAgility, page 2‐2  Connexion de la batterie de secours, page 2‐5  Connexion de lʹAgility à lʹalimentation électrique, page 2‐6   Raccordement à la terre, page 2‐6  Paramètre des contacts DIP Switch, page 2‐9  Connexion dʹune ligne téléphonique à lʹAgility, page 2‐10  Connexion dʹun câble réseau à lʹAgility, page 2‐11  Installation de la carte SIM, page 2‐12  Unité audio externe, page 2‐13  Composants principaux de l'Agility Lʹillustration ci‐dessous montre les composants internes (lorsque le support de montage  est dissocié du panneau arrière de la centrale).     Configuration B  Configuration A        Figure 1 : Composants principaux de lʹAgility       1.  Support dʹinstallation 7.  Transformateur 13 ...

  • Page 10: Montage De L'agility

    Choix de l’emplacement de montage Etudiez soigneusement l’endroit de fixation avant de procéder réellement au montage de  lʹAgility pour obtenir une plage de réception aussi satisfaisante que possible des  accessoires sans fil et permettre également une commande facile et rapide lorsque l’on  pénètre dans le bâtiment à protéger.   Le lieu de fixation de lʹAgility est de préférence :  Placé de manière à ce que le système soit au milieu des émetteurs    Dans le voisinage d’une source d’alimentation AC A proximité d’un raccordement téléphonique  Aussi loin que possible des sources d’interférence telles que :  Les appareils de chauffage  Les nuisances électriques provenant par exemple d’ordinateurs, d’appareils de  télévision...    Les grands objets métalliques qui réduiront la réception de l’antenne.  A un endroit où une condition d’alarme est audible en cas d’armement partiel. Montage mural de l'Agility LʹAgility est composée de deux sous‐ensembles :  Dʹun support de Montage  Dʹune unité principale qui comprend également :   Un panneau frontal (non dissocié en installation régulière)  Un panneau arrière.  Le support se monte au mur en utilisant le matériel de fixation adéquat, comme décrit ci‐ dessous :  Pour fixer lʹAgility au mur, vous devez :  Séparer le support de fixation comme suit :  Libérez le support de fixation et les vis imperdables de verrouillage (1, Figure 2)  se trouvant au bas de lʹunité, en tournant les vis dans le sens inverse des aiguilles  dʹune montre.     Page 2-2...
  • Page 11 Agility Manuel dʹinstallation         Figure 2 : Vis du support de fixation Tirez avec précaution le support de fixation à un angle de 45° et faites‐le glisser  vers le bas pour le libérer (2, Figure 3) de ses attaches de verrouillage (1, Figure 3)  en haut de lʹunité.   Note : Ne tentez pas de former un angle supérieur à 45° en ouvrant le support de fixation afin de ne pas  briser les deux principales attaches de verrouillage et de ne pas déchirer le câble plat (Nap) reliant    lʹunité dʹalimentation électrique au panneau frontal (PCB).  Déconnectez le câble plat (3) de lʹunité dʹalimentation, mais laissez‐le branché à la  centrale.      Figure 3 : Retrait du support de fixation Maintenez, tel un modèle, le support de fixation contre le mur et inscrivez  lʹemplacement des orifices de montage (5 orifices de montage élément 1, et un trou  supplémentaire pour sécuriser la protection d’autoprotection élément 2, sont    disponibles, voir Figure 4).  Page 2-3...
  • Page 12   Agility Manuel dʹinstallation  Percez les trous marqués dans le mur et placez les chevilles dans les trous obtenus.  Utilisez les 5 vis Philips à tête cylindrique large fournies pour fixer le support de  montage au mur (ST4.2 mm x 32 mm DIN 7981).  Suivant lʹemplacement des câbles muraux, faites passer et insérer les fils et câbles via  les ouvertures (3) (y compris le câble CA et le câble du téléphone), voir Figure 3.    Si nécessaire, retirez les débouchures pour câbles (5) pour permettre le passage du fil.    Ancrez les câbles avec les crochets dédiés (4).      Configuration B                  Configuration A     Figure 4 : Installation murale Page 2-4...

  • Page 13: Connexion De La Batterie De Secours

    Agility Manuel dʹinstallation     Réglez le contact d’autoprotection en utilisant un tournevis plat pour obtenir ainsi le  réglage souhaité.  Configuration boîtier et mur, (voir 6, Figure 4) ‐ Activation du contact  d’autoprotection à l’ouverture de lʹAgility ou en cas d’arrachement de lʹAgility du  mur.     Configuration boîtier seul (voir 7, Figure 4) ‐ Activation du contact  d’autoprotection à l’ouverture de lʹAgility.  Connexion de la batterie de secours LʹAgility possède une batterie de secours au plomb sans entretien rechargeable de 6V,  3,3Ah, utilisée lorsque le système dʹalimentation principal est défectueux.  Note : La batterie nʹest pas fournie avec lʹAgility   Placement de la batterie de secours :  Dévissez la vis du couvercle du compartiment de la batterie (voir 3, Figure 5 )  situé sur le haut du couvercle, en la tournant dans le sens inverse des  aiguilles dʹune montre, puis retirez le couvercle de la batterie.       Figure 5 : Compartiment de la batterie a. Insérez la batterie à sa place et connectez les câbles volants à la batterie en respectant  la polarité (+ rouge) (‐ noir).  b. Remettez le couvercle (après avoir placé la batterie) et revissez les vis de verrouillage.  Page 2-5...

  • Page 14: Connexion De L'agility À L'alimentation Électrique - Configuration A

      Agility Manuel dʹinstallation    Note : la batterie rechargeable de lʹAgility devra être chargée pendant au moins 24 heures.    Important : Utilisez un type de batterie similaire à chaque remplacement. Le non‐respect de ces instructions    pourrait entraîner des blessures personnelles et/ou endommager lʹéquipement    Jetez les batteries usagées dans une poubelle prévue à cet effet.  Connexion de l'Agility à l'alimentation électrique – Configuration A Note :   L a centrale Agility est constamment connectée au réseau électrique. La connexion sera effectuée en  accord avec les régulations locales du pays. En général, il est indispensable de connecter le conducteur  neutre et la mise à la terre via un câble dʹalimentation à 3 fils 18AWG (câble PVC flexible dʹun  diamètre minimum de 14 mm conforme à la norme IEC60227). Le câble, entouré dʹune gaine plastique    protectrice, sera connecté à la centrale Agility (diamètre – 16 mm minimum).   Un disjoncteur 2 pôles 16A ainsi quʹune sécurité contre les fuites à la terre seront utilisés pour  déconnecter le conducteur et seront fournis dans le cadre de lʹinstallation de lʹimmeuble.  LʹAgility est alimentée par un courant électrique sécurisé de 230 VCA.   Retirez le couvercle de lʹunité dʹalimentation électrique (1, Figure 6). Connectez le câble dʹalimentation (sécuritairement approuvé, SVT,  18AWG, 0,75mm2) à la borne dʹalimentation située sur lʹunité  dʹalimentation électrique (TB1) (2, Figure 6).  Note : le câble dʹalimentation nʹest pas livré avec lʹAgility   A ce stade, NE CONNECTEZ PAS le câble à lʹalimentation électrique. Raccordement à la terre Une bonne connexion à la terre offre une certaine forme de protection contre la foudre et ...

  • Page 15: Connexion De L'agility À L'alimentation Électrique - Configuration B

    Agility Manuel dʹinstallation     Raccordement à la terre :  Pour protéger efficacement les composants de ce produit contre la foudre, connectez le  terminal de terre de l’Agility à une connexion à la terre.    Note : le raccordement à la terre doit être exécuté selon la Réglementation Générale sur les Installations    Electriques (A.R.E.I.).     Figure 6 : Raccordement des câbles dʹalimentation CA Connexion de l'Agility à l'alimentation électrique – Configuration B 1.   L’Agility est alimentée par un transformateur 9VCC/1.0A.  2.   Connecter le connecteur Jack du transformateur à l’alimentation située sur  la carte d’alimentation (1, Figure 6A).   3.   NE PAS connecter le connecteur 230VCA du transformateur à  l’alimentation électrique 230VCA à ce stade.  Page 2-7...

  • Page 16: Achèvement De L'installation

      Agility Manuel dʹinstallation  Vers Transformateur From 9VDC/1.0A 9VCC/1.0A Transformer Figure 6A : Connexion du câble d’alimentation continue (CC)  Achèvement de l'installation Définissez les contacts DIP switch en accord avec la section Paramètre  des contacts DIP switch (voir page 2‐8).   Connectez le câble plat entre la centrale et le support de fixation (J1).   Montez lʹunité principale sur le support de fixation à lʹaide des vis imperdables de  verrouillage.  Branchez le câble d’alimentation à la prise de courant murale.  Allumez lʹAgility.  Page 2-8...

  • Page 17: Paramètre Des Contacts Dip Switch

    Agility Manuel dʹinstallation     Paramètre des contacts DIP Switch    DIP switch 1 (E‐A) : Audio externe : utilisé pour définir si lʹaudio de lʹAgility proviendra  de lʹunité principale ou dʹune unité audio externe. Lorsque lʹunité externe est connectée à  lʹAgility, la voix ne sera audible que par le biais de lʹunité audio externe.    ON : lʹunité audio externe est connectée à lʹAgility     OFF (par défaut) : lʹunité audio externe nʹest pas connectée à lʹAgility.  DIP switch 2 (DFLT) : cavalier par défaut : utilisé lors de lʹexécution des 3 opérations  suivantes :  1. Pour repasser les codes de lʹinstallateur, du sous‐installateur et du  responsable général sur leurs valeurs par défaut. Réglez le  commutateur DIP sur ON, retirez les prises de courant, puis  reconnectez‐les.  2. Pour effacer manuellement les périphériques sans fil. Réglez ce  commutateur DIP sur ON lorsque lʹalimentation électrique est  connectée. Appuyez longuement sur le bouton de lʹunité principale  jusquʹà ce quʹun bip retentisse, indiquant que les périphériques sans  fil ont été effacés.  3. Pour enregistrer les données provenant ou à destination dʹun  périphérique PTM.        ON : pour transférer les données du PTM à la centrale.   DIP switch 3 (PRGM) : permet de charger les mises à jour logicielles locales dans lʹAgility    ON : les mises à jour logicielles de lʹAgility peuvent être chargées    OFF (par défaut) : les mises à jour logicielles de lʹAgility ne peuvent être chargées.  DIP switch 4 (BAT) : définit les paramètres de lʹoption de protection contre les décharges  de batterie    ON : la protection contre les décharges batterie est désactivée : les batteries de secours  peuvent être totalement déchargées en cas d’interruption continue de la tension ...

  • Page 18: Connexion D'une Ligne Téléphonique À L'agility

      Agility Manuel dʹinstallation  Connexion d'une ligne téléphonique à l'Agility Si votre Agility est équipée dʹun module RTC, vous devrez connecter la ligne téléphonique  entrante afin dʹactiver les communications par le biais du RTC.  Connectez la ligne téléphonique entrante au connecteur CONN2 RJ11 (broches 2, 3) ou  au connecteur CONN3 RJ31 (broches 4, 5) (voir Figure 7).  Connectez chaque téléphone au connecteur CONN2 RJ11 (broches 1, 4) ou au  connecteur CONN3 RJ31 (broches 1, 8) (voir Figure 7).  NOTE : Pour garantir un accaparement de ligne et être conforme à la norme FCC, section 68, lʹéquipement  devra être connecté directement aux lignes de la compagnie de téléphone (ʺCOʺ). Quʹil soit connecté  via RJ11, RJ31 ou non, le port sera relié aux lignes CO, sans quʹaucun autre téléphone ou équipement  télécom soit installé entre‐elle. Tout autre équipement télécom ne sera connecté quʹaprès la centrale    dʹalarme (en séries).  CONN2 RJ11 CONN3 RJ31     Figure 7 : Connecteurs de ligne téléphonique Page 2-10...

  • Page 19: Connexion D'un Câble Réseau À L'agility

    Agility Manuel dʹinstallation     Connexion d'un câble réseau à l'Agility Si votre Agility est équipée dʹune carte IP, vous aurez à connecter le câble réseau dʹentrée  afin dʹactiver la communication IP.  1.   Séparez lʹAgility du support de fixation (voir Figure 3).    2.   Selon lʹemplacement du câble réseau, dirigez et insérez le câble dans les ouvertures  (voir Figure 4).  3.   Si nécessaire, retirez les débouchures de câble (5, Figure 4) pour permettre le passage  du câble.   4.   Connectez le câble réseau dʹentrée au connecteur (voir Figure 8).    Figure 8 : Connexion dʹun câble réseau à lʹAgility  Page 2-11...

  • Page 20: Installation De La Carte Sim

    2. Open the SIM card 3. Close the SIM card card hatch . hatch. Insert SIM card hatch . Slide up to lock. into dedicated slot.      Figure 9: Insertion de la carte SIM     Important :   N’installez pas la carte SIM si lʹAgility est alimentée en électricité.     Ne touchez pas aux connecteurs de la carte SIM ! Ils pourraient relâcher une décharge    électrique susceptible dʹendommager la carte SIM. 2. Si un code PIN est nécessaire pour la carte SIM, lʹAgility indiquera un problème de code  PIN.  Pour régler le problème et de ce fait permettre à la carte SIM de fonctionner  correctement, entrez le code PIN que vous trouverez dans le menu Communication >  Méthode > GSM > Paramètres.   Note : Assurez‐vous dʹêtre en possession du code PIN. Faites attention, car trois tentatives dʹentrées ...

  • Page 21: Unité Audio Externe

    Agility Manuel dʹinstallation     Note : Dans certains pays le numéro de téléphone du centre de messagerie SMS peut être requis pour activer  la messagerie SMS. Ce numéro de téléphone est fourni par le prestataire. La programmation de ce  numéro de téléphone dans la carte SIM peut sʹeffectuer en utilisant un téléphone mobile GSM standard    ou à partir du clavier de lʹAgility ou du logiciel de configuration. Unité audio externe LʹAgility permet de se connecter à une unité audio externe plutôt quʹinterne pour écouter à  distance les messages audios du système. En outre, lʹunité vous permet de diffuser un  message dans vos locaux.    Pour connecter lʹunité audio :   Câblez lʹunité audio à lʹAgility, comme affiché dans le diagramme de câblage  décrit dans la Figure 10. Les bornes de câblage de lʹunité audio à lʹAgility se  trouvent sur le support de fixation de lʹAgility.  Réglez le DIP switch 1 (E‐A) (Audio externe) sur la position ON.          Figure 10 : Câblage de lʹunité audio externe à lʹAgility  Page 2-13...

  • Page 22: Chapitre 3 Programmation De L'installateur

    Agility Manuel dʹinstallation     Chapitre 3 Programmation de l'installateur Méthodes de programmation 4 options de programmation de lʹAgility sont disponibles, par le biais du :  Logiciel de configuration   Clavier sans fil  Clavier de lʹinstallateur  PTM : Module de Transfert de Programmation  Logiciel de configuration Une application logicielle qui vous permet de programmer lʹAgility sur un ordinateur PC.  Elle offre les alternatives suivantes :  La possibilité de travailler localement, via un ordinateur portable connecté par  câble à lʹAgility.  La possibilité de travailler à distance, en communiquant avec lʹAgility via une  ligne téléphonique, un modem ou une adresse IP.  Pour de plus amples informations sur la programmation de lʹAgility via le logiciel de  configuration, consultez le manuel du Logiciel de configuration de lʹAgility.  Clavier sans fil LʹAgility peut être complètement configurée par le clavier sans fil.    Remarques :  1. LʹAgility peut être programmée par le biais de chacun des claviers sans fil bidirectionnels de votre  système, pour autant que seul un des claviers soit utilisé à la fois.   2. Durant la programmation de lʹinstallateur, le clavier se désactive après 4 minutes si aucune entrée  nʹest effectuée. Appuyez sur un des boutons pour restaurer le clavier. Il affichera le dernier    paramètre sur lequel vous étiez en train de travailler. Pour programmer lʹAgility via le clavier sans fil, suivez cette procédure :  Exécutez un adressage de périphérique dans le système pour le clavier (référez‐...

  • Page 23: Clavier De L'installateur

      Agility Manuel dʹinstallation  Allez dans le menu de programmation et appuyez sur  . Une fois la centrale  en mode de programmation, les LEDs de lʹunité principale de lʹAgility  clignoteront simultanément et un bip de confirmation sera émis.  Note :   Lʹinstallateur peut également programmer les activités de lʹutilisateur en sélectionnant le  menu Activités au lieu du menu Programmation. Utilisez les boutons   pour    naviguer entre les menus. Clavier de l'installateur Pour ce type de systèmes non‐dotés dʹun clavier, RISCO Group offre à lʹinstallateur de  lʹAgility un clavier temporaire à utiliser tel un clavier sans fil pour configurer le système.  Le clavier de lʹinstallateur sʹeffacera de la mémoire de lʹAgility une heure après avoir quitté  le mode de programmation où dès que le courant aura été coupé dans le système.     Pour programmer lʹAgility via le clavier de lʹinstallateur, suivez cette procédure :  Pour adresser le clavier de lʹinstallateur dans le système, appuyez brièvement sur  le bouton de lʹunité principale.   Appuyez simultanément sur les boutons   du clavier jusquʹà ce quʹun  message de confirmation retentisse : ʺClavier de lʹinstallateur adresséʺ.  Suivez les étapes 2 et 3 du clavier sans fil (voir page 3‐1 et 3‐2) pour commencer à  programmer le système.  PTM : Module de Transfert de Programmation Le PTM est une carte de circuit imprimé minuscule dans laquelle la centrale Agility peut  transmettre une copie de la configuration du système. Le PTM stocke cette copie et est en  mesure de renvoyer les informations de configuration à la centrale Agility.     Pour transférer la configuration du système de la centrale vers le PTM, suivez cette ...

  • Page 24: Adressage De Périphériques Sans Fil

    Agility Manuel dʹinstallation     Une fois la transmission terminée, la centrale émettra un bip de confirmation et la  LED du PTM sʹarrêtera de clignoter et restera allumée de manière stable.   Déconnectez le PTM de lʹunité principale.  Reconnectez le câble plat à lʹunité principale et replacez cette dernière sur son  support mural.    Pour transférer la configuration du PTM vers la centrale Agility, suivez cette procédure :  Déconnectez le câble plat et retirez lʹunité principale de lʹAgility de son support  mural.    Note : vérifiez que la batterie est insérée dans lʹunité principale. Réglez le commutateur DIP 2 sur ON.  Placez le PTM sur le connecteur PTM à 5 broches situé sur le PCB de lʹunité  principale.  Toutes les LED de lʹunité principale se mettront à clignoter simultanément. La  LED du PTM clignotera rapidement durant la transmission des informations à la  centrale.  Une fois la transmission terminée, la centrale émettra un bip de confirmation.  Note :   si la procédure échoue, la centrale émettra 3 bips dʹerreur brefs et il sera nécessaire de    redémarrer la procédure. Déconnectez le PTM de lʹunité principale.  Remettez le DIP switch 2 sur OFF.  Reconnectez le câble plat à lʹunité principale et replacez cette dernière sur son  support mural.  Adressage de périphériques sans fil Chaque périphérique sans fil doit être identifié par le récepteur du système. La section  suivante décrit les différentes manières dʹadresser vos périphériques au système afin que  vous puissiez configurer ultérieurement les paramètres de chaque dispositif.   La procédure dʹadressage entre vos périphériques sans fils et lʹunité principale peut  sʹexécuter à partir de lʹunité principale, du clavier sans fil ou via le logiciel de  configuration.   Page 3-3...

  • Page 25: Adressage Rapide Via Le Bouton De L'unité Principale

      Agility Manuel dʹinstallation  Adressage rapide via le bouton de l'unité principale Pour effectuer un adressage rapide par le biais du bouton de lʹunité principale, suivez  cette procédure :  Note :   pour utiliser le mode dʹadressage rapide, lʹoption ʺTch Adressageʺ doit être activée (Menu  .  Système > Paramètres > Standards) Réglez lʹunité principale en mode adressage en appuyant longtemps sur le bouton  de lʹunité principale. Toutes les LED sʹallumeront les unes après les autres.       Note : Lʹunité émet un bip chaque fois que vous entrez ou quittez le mode dʹadressage. Envoyez des données à partir de chaque périphérique (consultez la table intitulée  Méthode de transmission de messages d’écriture, p. 3‐6). Le système identifiera  automatiquement chaque périphérique en fonction de sa catégorie (par exemple :  détecteurs, sirènes, claviers, télécommandes, etc.) et entrera chaque dispositif  ainsi que sa valeur par défaut dans la mémoire de lʹunité. Chaque périphérique  reçoit du système un numéro dʹindex.  Quittez le mode dʹadressage en appuyant brièvement sur le bouton de lʹunité  principale.  Adressage via le clavier Il est possible dʹexécuter un adressage via le clavier de deux manières différentes : en  effectuant un adressage RF ou en entrant le numéro de série du périphérique.    Pour exécuter un adressage RF via clavier, suivez cette procédure :  Allez dans le menu Installateur et sélectionnez Programmation   Périphérique ...

  • Page 26: Adressage Via Le Logiciel De Configuration

    Agility Manuel dʹinstallation     Le système reconnaît automatiquement le périphérique et lui attribue le prochain  numéro dʹindex disponible. Le système vous informera du type de périphérique  et indiquera son emplacement.  Adressage via le logiciel de configuration Il est possible dʹexécuter de deux manières différentes un adressage de périphérique sans  fil, via le logiciel de configuration : en effectuant un adressage RF ou en entrant le numéro  de série du périphérique.     Pour exécuter un adressage RF dans le logiciel de configuration :  Etablissez une communication entre lʹunité principale et le logiciel de  configuration. (Pour plus d’informations, consultez le manuel du Logiciel de  configuration).  Ouvrez lʹécran Activités > Adressage de matériel sans fil.   Cliquez sur le bouton  . Cette opération réglera lʹunité principale  en mode dʹadressage. Le message suivant s’affichera alors à l’écran : Le système  est en mode dʹadressage. Activez maintenant votre accessoire.    Envoyez un message d’écriture du périphérique. (Voir le tableau p. 3‐6)  Lʹunité principale accusera réception par un bip de la transmission. Si le système  reconnaît le périphérique, lʹécran Adressage de matériel sans fil indiquera que  lʹadressage a réussi. Le numéro de série, type dʹaccessoire et numéro dʹindex  sʹafficheront. Le numéro dʹindex est automatiquement attribué par le système.  Note :   Si nécessaire, vous pouvez modifier le numéro dʹindex du périphérique sans fil en le     sélectionnant et en rappuyant sur le bouton  .   Pour adresser un périphérique sans fil supplémentaire, cliquez sur le bouton  , puis répétez les étapes de 3 à 5.    Pour exécuter un adressage par numéro de série à partir du logiciel de configuration : ...

  • Page 27: Méthode De Transmission De Messages D'écriture

      Agility Manuel dʹinstallation    Note :  le numéro de série se trouve sur le périphérique et sur son emballage.  Sélectionnez le numéro dʹindex du périphérique sans fil. Le numéro dʹindexation  est automatiquement attribué par le système.  Appuyez sur le bouton  .    Lʹunité principale accusera réception de la transmission en émettant un bip. Si le  système reconnaît le périphérique, lʹécran Adressage de matériel sans fil indique  que lʹadressage a réussi.    Méthode de transmission de messages d’écriture Comment envoyer un message d’écriture (transmission) :  Périphérique sans fil  Envoi d'un message d'écriture  Détecteur/Contacts  Appuyez sur le contact d’autoprotection  pendant 3 secondes  Clavier bidirectionnel  Appuyez simultanément sur les 2 touches   ...

  • Page 28: Suppression Des Accessoires Sans Fil

    Agility Manuel dʹinstallation     Suppression des accessoires sans fil La suppression de tous les périphériques sans fil peut sʹeffectuer manuellement (à partir de  lʹunité principale) ou dans le logiciel de configuration.    Pour supprimer manuellement tous les accessoires sans fil du système :  Placez le commutateur DIP 2 sur ON.  Appuyez sur le bouton de lʹunité principale jusquʹà ce quʹil émette un son.  Remettez le commutateur DIP 2 en position OFF.      Pour supprimer un accessoire sans fil à partir du clavier sans fil  Allez dans le menu installateur et sélectionnez Programmation   Périphérique  radio   Modification.  Sélectionnez la catégorie de périphérique.  Allez sur lʹoption Paramètres.   Sélectionnez le numéro dʹindex du périphérique.   Allez sur lʹoption Numéro de série et saisissez 000000000000.  Appuyez sur  . Le périphérique est supprimé.    Pour supprimer un accessoire sans fil du système, via le logiciel de configuration :  Etablissez une communication entre lʹunité principale et le logiciel de  configuration. (Pour plus d’informations, consultez le manuel du Logiciel de  configuration).  Sur lʹécran Adressage de matériel sans fil, dans la section Suppression périphérique  radio, entrez le numéro de série du périphérique et cliquez sur le bouton  Supprimer.    Pour supprimer tous les accessoires sans fil du système, via le logiciel de configuration :  Etablissez une communication entre lʹunité principale et le logiciel de  configuration en sélectionnant Communication>Connexion dans le menu  principal. (Pour plus d’informations, consultez le manuel du Logiciel de  configuration). ...

  • Page 29: Chapitre 4 Menus Installateur

    Agility Manuel dʹinstallation      Chapitre 4 Menus Installateur Le chapitre suivant décrit les paramètres et options de programmation des périphériques  radio et dispositifs du système. Ces paramètres sont susceptibles dʹêtre programmés par  lʹinstallateur, via le clavier de lʹAgility ou le logiciel de configuration   Note :   Une remarque apparaît à côté des paramètres qui ne peuvent être configurés que via le logiciel de  configuration. Pour de plus amples informations concernant lʹinstallation et lʹutilisation du logiciel    de configuration, consultez le manuel du Logiciel de configuration. Utilisation des touches du clavier de l'Agility Le clavier de lʹAgility comprend trois LED d’indication, un écran LCD et plusieurs  touches. Le tableau suivant décrit lʹusage type des touches en mode de programmation.     Touches Description Les touches numériques du clavier sont utilisées en tant que  touches de raccourci, cʹest‐à‐dire telle une séquence  numérique de raccourci pour programmer une option.    Pour programmer le système à lʹaide de touches rapides :  1. Accédez au menu installateur (voir ci‐dessous) et sélectionnez lʹoption  pertinente du menu principal.   2. Appuyez de manière séquentielle sur les touches de raccourci pour localiser le  paramètre et appuyez sur  .  Les touches numériques sont aussi utilisées pour saisir les  codes numériques nécessaires pour armer, désarmer le  système, ou utilisées pour activer des fonctions spécifiques.

  • Page 30: Accéder Au Menu Installateur

    Agility Manuel dʹinstallation    Accéder au menu Installateur Pour accéder au menu installateur via le clavier de lʹAgility, suivez cette procédure :  Appuyez sur la touche   pour activer le clavier.  Entrer le code installateur 0132 (code par défaut).  Note : Si le paramètre Contrôle installateur (Programmation Système Paramètres EN50131)  est défini sur OUI, un code responsable général est nécessaire pour autoriser lʹinstallateur  à entrer en mode de programmation. Dans ce cas, le code responsable général sera saisi    après le code de lʹinstallateur. Le menu suivant apparaît affichant une liste de tous les menus de lʹinstallateur :  Programmation  Tests Système  Activités  Suivez‐Moi  Horloge  Journal d’Evènements   Utilisez les touches  pour sélectionner les options    Menu Programmation Tous les paramètres du système sont programmés par lʹinstallateur via le menu  Programmation.   Après avoir accéder au menu installateur, sélectionnez lʹoption 1) Programmation. La liste  suivante apparaît alors à l’écran :  1. Système  2. Périphériques Radio   3. Codes  ...

  • Page 31: Système : Temporisations

    Agility Manuel dʹinstallation      4. Sons/Volumes  5. Configuration  6. Information Service  1.1 Temporisations Le menu Temporisations contient des paramètres spécifiant la durée dʹune action.  Système : Temporisations Paramètre Par défaut Limites Tempo d’Entrée/Sortie 1        Le laps de temps avant le désarmement/lʹarmement du système. Habituellement utilisé  sur la porte dʹentrée.   Tempo dʹEntrée 1    30 secs.  0‐255 sec.  Temps dʹentrée 1 avant le désarmement du système  Tempo de Sortie 1    45 secs.  0‐255 sec.  Temps de sortie 1 avant lʹarmement du système  Tempo d’Entrée/Sortie 2        Le laps de temps avant le désarmement/lʹarmement du système. Habituellement utilisé  sur la porte arrière.  Tempo dʹEntrée 2   ...

  • Page 32: Inactivité

    Agility Manuel dʹinstallation    Système : Temporisations Paramètre Par défaut Limites Supervision RX  3 heures  0‐7 heures  Spécifie la durée maximle entre 2 réceptions dʹun signal de lʹémetteur par le système. Si,  dʹune zone, aucun signal nʹest émis pendant une durée spécifiée, celle‐ci sera considérée  comme perdue, le système enverra donc un code de rapport au centre de télésurveillance  et lʹétat du système affichera ʺPas prêtʺ.      Notes : 0 heure désactive la supervision.     Il est recommandé de définir la durée de supervision sur un minimum de 3 heures. Supervision TX  058  0‐255 min.  Spécifie la fréquence de génération dʹune requête de supervision par le système à un  périphérique bidirectionnel sans fils.  Si aucun des accessoires ne répond à la requête au moins une fois, durant la période de  supervision RX, le système considérera le dispositif comme perdu.  Note : Le périphérique générera un message de supervision en fonction de la période qui a été définie.  Important : La période de supervision RX sera plus longue que la fréquence de supervision Tx, afin    dʹéliminer toute occurrence dʹun évènement de perte erroné. Attente Renumérotation   30 secs.  0‐255 secs.  Le nombre de secondes entre les tentatives de recomposition du même numéro de  téléphone.   Sʹapplique aux paramètres de Tentatives TLS et de Tentatives SM.  ...

  • Page 33: Paramètres

    Agility Manuel dʹinstallation      1.2 Paramètres Le menu Paramètres contient des paramètres qui commandent les fonctions système  spécifiques.  Système : Paramètres Paramètre Par défaut Programmation Standard  Armement Rapide    OUI  OUI : supprime la nécessité d’entrer un code utilisateur en cas dʹarmement (complet ou  partiel) du système par clavier ou télécommande bidirectionnelle.  NON : un code utilisateur valide est nécessaire pour lʹarmement par clavier ou  télécommande.  Exclusion Active    OUI  OUI : permet lʹexclusion dʹune zone par un utilisateur système autorisé pour autant  quʹun code utilisateur valide soit entré.  NON : lʹexclusion dʹune zone est INTERDITE.  Etat Rapide  OUI  OUI : un code utilisateur nʹest pas nécessaire avant dʹappuyer sur la touche/le bouton  dʹétat de votre clavier ou télécommande bidirectionnelle.  NON : un code utilisateur est demandé pour activer la touche dʹétat.  Défaut Faux Code  OUI  OUI : un rapport de code erroné sera envoyé au centre de télésurveillance après cinq  tentatives successives dʹarmement ou de désarmement pour lesquelles un code utilisateur  incorrect a été entré. Aucun bip dʹalarme ne retentira dans les locaux, mais une indication  de défaut apparaîtra. Le clavier sans fil sera verrouillé pendant 30 minutes.   NON : une alarme locale sera émise dans les locaux.  Son Confirmation A/D ...
  • Page 34 Agility Manuel dʹinstallation    Système : Paramètres Paramètre Par défaut Son Panique    NON  OUI : les sirènes se déclenchent lorsquʹune ʺAlarme Paniqueʺ est initiée au niveau du  clavier (si défini), la télécommande ou si une zone panique est activée.  NON : aucune sirène ne sera activée au cours dʹune ʺAlarme Paniqueʺ et lʹalarme restera  absolument silencieuse (Alarme panique silencieuse).  Note : le système transmettra toujours un rapport de panique au centre de télésurveillance.  Buzzer   Sirène  NON  OUI : si une alarme se déclenche alors que le système est armé partiellement, le buzzer  sonnera pendant 15 secondes avant que la sirène ne sʹactive.  NON : une alarme en mode dʹarmement partiel entraînera un déclenchement simultané  des sirènes.  Son Brouillage  NON  Se réfère au paramètre Brouillage (Programmation Système Tempos).  OUI : dès que la durée spécifiée est atteinte, le système active la sirène et envoie un code  de rapport au centre de télésurveillance.   NON : même si le laps de temps défini est atteint, les sirènes ne se déclencheront pas.  Bip Armement Partiel  OUI  Détermine si le système émettra des bips au cours du temps de sortie en armement  partiel.  OUI : des bips de sortie seront émis  NON : aucun bip de sortie ne sera émis  Armement Forcé   OUI  OUI : lʹarmement dʹune partition, à partir dʹune télécommande ou dʹune clé peut être ...
  • Page 35 Agility Manuel dʹinstallation      Système : Paramètres Paramètre Par défaut Son Pré‐Armement Automatique OUI  Se réfère à lʹopération dʹarmement/de désarmement automatique.  OUI : pour chaque partition définie en armement automatique, un décompte de temps  de sortie sonore (avertissement) démarrera 4,25 minutes avant lʹarmement automatique.  Au cours de ce laps de temps, un bip de sortie sera émis.   Il est possible dʹentrer un code utilisateur valide à tout moment au cours du décompte,  pour repousser de 45 minutes lʹarmement automatique de la partition.  Lorsquʹune partition soumise à l’armement automatique est désarmée, comme décrit ci‐ dessus, elle ne pourra plus être réarmée de la journée.  Lʹavertissement de 4,25 minutes ne sʹappliquera pas à lʹarmement partiel automatique.  NON : l’armement automatique pour chaque partition programmée aura lieu à lʹheure  désignée.  Le temps de sortie programmé ainsi que le signal sonore se déclencheront comme  programmés.  RAZ Paramètre Actif  OUI  Cette option contient des paramètres se référant aux occurrences qui apparaissent dans  les codes de lʹinstallateur, du sous‐installateur et du responsable général si le DIP switch 2  par défaut de la centrale est placé sur ON lorsque lʹalimentation électrique de la centrale  est déconnectée puis reconnectée.  OUI : les codes de lʹinstallateur, du sous‐installateur et du responsable général  repasseront à leurs valeurs par défaut.   NON : les codes de lʹinstallateur, du sous‐installateur et du responsable général ne seront  PAS ramenés à leurs valeurs par défaut par un utilisateur non‐autorisé.   Touche Etat/Appel  OUI  LʹAgility permet à la TLS dʹactiver les fonctions Ecouter et Parler afin de déterminer la  cause dʹun évènement ou pour guider une personne en détresse. Le paramètre Touche  Etat/Appel détermine la fonction du bouton situé au‐dessus de lʹunité principale à savoir  Ecouter et Parler. ...

  • Page 36: Eté/Hiver Automatique

    Agility Manuel dʹinstallation    Système : Paramètres Paramètre Par défaut Touche Adressage  OUI  Permet au bouton situé sur lʹunité principal dʹexécuter un adressage rapide des  périphériques sans fil. (Voir Chapitre 3, Adressage de périphériques sans fil ‐ Adressage rapide  via le bouton de l’unité principale).  OUI : le mode dʹadressage rapide est activé. Appuyez longtemps sur le bouton de lʹunité  principale pour démarrer le mode dʹadressage. Les LEDs de lʹunité principale se mettront  à clignoter les unes après les autres  NON : le mode dʹadressage rapide est désactivé. Le bouton de lʹunité principale ne se  trouve pas en mode dʹadressage.  Programmation Avancée  Fonctionnement Zone Commune   NON  Modifie le fonctionnement du système au niveau des zones communes (appartenants à  plusieurs partitions).  OUI : si cette option est sélectionnée, les points suivants sʹavèrent pertinents :  • Une zone commune est armée dès quʹune partition lʹest.  • Une zone commune nʹest désarmée que lorsque toutes les partitions le sont.  NON : si cette option est sélectionnée, les points suivants sʹavèrent pertinents :  • Une zone commune nʹest armée que lorsque toutes les partitions le sont.    • Une zone commune est désarmée dès quʹune partition lʹest. Suivi Zone Global  NON  OUI : spécifie que toutes les zones (programmées pour suivre un délai d’Entrée/Sortie)  suivront le temps dʹentrée/de sortie de chaque partition armée.  NON : spécifie que toutes les zones (programmées pour suivre un délai d’Entrée/Sortie)  ne suivront que le temps dʹentrée/de sortie des partitions auxquelles elles ont été ...
  • Page 37 Agility Manuel dʹinstallation      Système : Paramètres Paramètre Par défaut Défaut AP Installateur  NON  OUI : il est nécessaire dʹentrer le code installateur pour réinitialiser une alarme  d’autoprotection. La réinitialisation de lʹalarme d’autoprotection exige donc lʹintervention  de l’installateur. Cependant, le système peut toujours être armé.  NON : la correction du problème permet de réinitialiser une alarme d’autoprotection  sans lʹintervention de l’installateur.  RAZ Alarme Installateur  NON  OUI : il est nécessaire dʹentrer le code de lʹinstallateur pour réinitialiser une partition,  dans laquelle une alarme sʹest déclenchée, une fois que celle‐ci a été désarmée. Cette  opération requiert lʹintervention de l’installateur.     Note : avant que la LED Prêt puisse sʹallumer, toutes les zones au sein de la partition doivent être    sécurisées. NON : dès que la partition dans laquelle lʹalarme sʹest déclenchée est réinitialisée, la LED  Prêt sʹallume lorsque toutes les zones sont sécurisées.  RAZ AP Technique  NON  OUI : après une alarme d’autoprotection, le système nʹest pas prêt à être armé. Cette  opération requiert lʹintervention de l’installateur.  NON : le système sera prêt dès que lʹalarme d’autoprotection aura été rétablie.  Armement Batterie Basse  OUI  OUI : autorise lʹarmement du système lorsquʹune condition de batterie faible a été  détectée dans lʹunité principale.  NON : lʹarmement du système n’est pas possible si une condition de batterie faible est  détectée.  Pré‐Alarme Sirène   ...
  • Page 38 Agility Manuel dʹinstallation    Système : Paramètres Paramètre Par défaut Son Spécifique Incendie  NON  OUI : lors dʹune alarme incendie, les sirènes bipent brièvement 3 fois, suivi dʹune courte  pause.  NON : au cours dʹune alarme incendie, le son produit par la sirène consiste en un modèle  de 2 secondes ON, suivi de 2 secondes OFF.  IMQ  NON  OUI : permet aux paramètres suivants de fonctionner comme suit :  Exclusion armement automatique : si une zone ouverte est détectée au cours du  processus dʹarmement automatique, le système sera armé et une alarme silencieuse  restera activée (jusquʹà ce que la zone ouverte soit fermée).  Une sortie programmable définie comme ʺAlarme Arm. Autoʺ est activée. Une sortie programmable définie comme ʺZone perdueʺ est activée.   NON : permet aux paramètres suivants de fonctionner comme suit :  Exclusion armement automatique : si une zone ouverte est détectée au cours du  processus dʹarmement automatique, elle sera exclue et le système sera armé.  Une sortie programmable définie sous ʺAlarme Arm. Autoʺ est désactivée. Une sortie programmable définie sous ʺZone perdueʺ est désactivée.  Désactivation des Appels Entrants    NON  Ce paramètre est utilisé pour désactiver tous les appels essayant d’entrer via le canal  vocal (RTC ou GSM).   OUI : les appels entrants provenant du canal vocal sont désactivés.  NON : les appels entrants provenant du canal vocal sont activés.  Note : les appels de données entrant via le canal de données GSM sont toujours activés.  Communication   Activer TLS                                                                                                                            OUI ...
  • Page 39 Agility Manuel dʹinstallation      Système : Paramètres Paramètre Par défaut Activer SM    OUI  OUI : active les communications Suivez‐Moi.  Si les communications TLS et SM sont définies, le système appellera tout dʹabord les  numéros TLS, puis les téléphones SM.   NON : désactive les communications Suivez‐Moi.  Programmation EN 50131  Contrôle Installateur  NON  Cette option limite les autorisations dʹaccès au menu de programmation de lʹinstallateur  et du sous‐installateur.   OUI : un code de responsable général est nécessaire pour autoriser lʹinstallateur à entrer  en mode de programmation pendant 1 heure.  NON : lʹinstallateur nʹa pas besoin dʹun code dʹaccès.  Armement si Défaut   OUI  Spécifie si le système/la partition peut être armé(e) lorsquʹun défaut réside dans le  système.  OUI : le système sʹarmera même sʹil existe un défaut dans le système.  NON : lorsque lʹutilisateur démarre le processus dʹarmement et quʹun défaut existe dans  le système, il devra confirmer avoir pris connaissance du problème avant de poursuivre  la procédure dʹarmement.   Cette opération sʹeffectue via le Menu Utilisateur Activités Exclure Défauts.  Le système ne sʹarmera pas au cours dʹun armement forcé si un défaut apparaît dans le  système.  NON  Rétablir alarme  OUI : lʹutilisateur doit confirmer avoir pris connaissance du déclenchement dʹune alarme ...

  • Page 40: Atténuation

    Agility Manuel dʹinstallation    Système : Paramètres Paramètre Par défaut NON  Rétablir Défauts   OUI : lʹutilisateur est tenu de confirmer manuellement le rétablissement de chaque  défaut sur une condition normale. Cette opération sʹeffectue via le Menu  Utilisateur Activités Avancé… Rétablir Défauts.  NON : le rétablissement de chaque défaut sʹexécute automatiquement. OUI  Alarme Sortie  OUI : une zone déclenchée hors du chemin de sortie générera une alarme au cours du  décompte du temps de sortie. Un rapport au centre de télésurveillance sur lʹarmement  du système sera envoyé au début de la procédure dʹarmement.  NON : une zone déclenchée hors du chemin de sortie annulera le processus dʹarmement.  Un rapport au centre de télésurveillance sera envoyé à la fin dʹune procédure  dʹarmement réussie.  Alarme Entrée  NON    Cette fonctionnalité est utilisée pour réduire les rapports dʹalarmes erronées à la TLS.  OUI : une zone déclenchée hors du chemin dʹentrée générera une alarme au cours du    décompte du temps dʹentrée et un rapport sera envoyé à la TLS.  NON : le rapport à la TLS et lʹalarme sirène seront retardés de 30 secondes ou  jusquʹà la fin du décompte du délai dʹentrée prédéfini (la durée la plus courte  des deux) suite à un déclenchement dʹune zone hors du chemin dʹentrée. NON  Signal 20 minutes  OUI : avant de sʹarmer, le système recherchera les zones qui nʹont pas envoyés de signal  depuis plus de 20 minutes. Ces zones seront considérées comme non prêtes. Une  partition assignée à une zone non‐prête ne pourra être armée.  ...

  • Page 41: Confirmation Raz Installateur

    Agility Manuel dʹinstallation      Système : Paramètres Paramètre Par défaut NON  Entrée Off  OUI : le processus de confirmation dʹune alarme sera désactivé au démarrage du  décompte du temps dʹentrée.  NON : le processus de confirmation dʹune alarme commencera au démarrage du  décompte du temps dʹentrée.  NON  Chemin Accès Off  OUI : la centrale empêche les zones dʹentrées (E/S, E/S(ouverte), suivi d’entrée et sortie  finale) de participer au processus de confirmation dʹune alarme lorsque le décompte du  temps dʹentrée démarre.     Note :  une confirmation séquentielle peut toujours être établie à partir de deux zones confirmées, situées    hors du chemin dʹentrée. NON : les zones dʹentrée participeront au processus de confirmation de lʹalarme au  démarrage du décompte du temps dʹentrée.  NON  Confirmation RAZ Installateur  OUI : une confirmation de réinitialisation de lʹinstallateur est requise pour rétablir le  système après une alarme confirmée. Le système ne pourra être armé avant réception de  la confirmation de réinitialisation de lʹinstallateur. La réinitialisation peut être effectuée  en saisissant lʹanti‐code, en entrant en mode dʹinstallation ou en exécutant une  ʺRéinitialisation de lʹinstallateurʺ via le clavier ou le logiciel.   NON : aucune réinitilisation n’est requise pour rétablir le système après une alarme  confirmée.  NON  Clé Maintenue  OUI : seule une zone de type Clé Maintenue peut armer ou désarmer le système.   ...
  • Page 42 Agility Manuel dʹinstallation    1.3 Renommer Vous avez la possibilité de renommer les noms qui identifient le système et les partitions  en modifiant les paramètres par défaut (Partition 1, Partition 2, etc.) et en les renommant  par exemple par : Dpt. Ventes, Les Jones ou Chambre, si nécessaire.  Noms susceptibles dʹêtre modifiés :   Système : Renommer Paramètre Par défaut Limite Système    Système Sécurité  16 caractères au choix  Modifie le nom global (système).  Partition 1/2/3    Partitions 1 à 3  16 caractères au choix  Modifie les noms des partitions.    Pour modifier les noms en utilisant les touches du clavier pour produire des caractères,  consultez le tableau ci‐dessous :  Touches Séquence de données 1  1     .     ʹ     ?     !     ʺ     –     (     )     @     /     :     _     +     &     *     #  2  a     b     c     2     A     B     C     à     ä     ç  3  d     e     f     3     D     E     F     é     è     ê     ë  4  g     h     i     4     G     H     I     î     ï ...
  • Page 43 Agility Manuel dʹinstallation      1.4 Sons/Volumes Le menu Sons/Volumes contient des paramètres qui vous permettent de régler la tonalité  émise par le système suite aux évènements système suivants :   Système : Sons/Volumes Paramètre Par défaut Limite Son AP    Sirène/A + Buzzer/D  1 à 6  Règle la tonalité émise lors dʹun sabotage, selon les options suivantes :  Silencieux  Sirène (extérieure/intérieure)  Buzzer (unité principale)  Sirène + Buzzer  Sirène/A + Buzzer/D : sirène lorsque le système est armé, buzzer lorsque celui‐ci est  désarmé  Sirène/A + Muet/D : sirène lorsque le système est armé, silencieux lorsque celui‐ci est  désarmé  Volume Alarme   Niveau 5  0‐5  Définit le volume d’alarme de la sirène integrée de la centrale. Le volume peut être  paramétré sur Off (silencieux) ou du Niveau 1 à 5 (volume max.). Une fois le volume  défini/modifié, la sirène interne émet un son pour évaluer le niveau de volume  sélectionné.  Volume Confirmation Armement/Désarmement   Niveau 5  0‐5  Définit le volume de confirmation d’armement/désarmement de la sirène integrée de la  centrale. Le volume peut être paramétré sur Off (silencieux) ou du Niveau 1 à 5 (volume  max.). Une fois le volume défini/modifié, la sirène interne émet un son pour évaluer le ...

  • Page 44: Système : Configuration

    Agility Manuel dʹinstallation    1.5 Configuration Le menu Configuration permet de définir les paramètres de configuration du système,  comme la langue, l’utilisation d’une norme spécifique, etc…  Système : Configuration Paramètre Par défaut Limite RAZ Centrale        Rétablit les options de programmation sur leurs paramètres par défaut.  Lʹoption RAZ Centrale sera suivie de questions sur les définitions par défaut des noms et    la suppression des périphériques sans fil. Utilisez  pour sélectionner votre option.   Supprimer Radio      Supprime les périphériques sans fil, sans modifier les paramètres programmés actuels.  Langue  Définit la langue du système (Email, SMS et clavier)  Norme  EN 50131  NON    Définit les options de programmation de la centrale en conformité avec les  normes EN. (Voir Annexe D)  DD243  NON    Définit les options de programmation de la centrale en conformité avec les  normes DD243.  1.6 Information Service Le menu Information Service vous permet dʹinsérer des informations accessibles aux ...

  • Page 45: Programmation : Périphériques Radios

    Agility Manuel dʹinstallation      2. Programmation : Périphériques Radios Le menu Périphériques Radios fournit un accès aux sous‐menus utilisés pour  programmer, définir et modifier chacun des dispositifs sans fil du système. Le menu  Périphériques Radios comprend les sous‐menus suivants :   1. Adressage  2. Modification  3. Identifier  2.1 Adressage Chaque périphérique sans fil doit être identifié par le récepteur du système avant que ses  paramètres puissent être configurés. Voir le Chapitre 3 pour de plus amples informations  sur les procédures dʹadressage.  2.2 Modification Le menu Modification est utilisé pour modifier la valeur des paramètres configurés par le  système pour chaque périphérique sans fil. Le menu Modification intègre les sous‐menus  suivants :   1. Zones  2. Télécommandes   3. Claviers  4. Sirènes  5. Module E/S    Note : cette liste varie selon les périphériques adressés au système. Seuls les périphériques  adressés peuvent être configurés ou modifiés par lʹinstallateur.  2.2.1 Zones Le menu Zones comprend les sous‐menus suivants :   Paramètres  Confirmation d’Alarme   Test dʹImmersion  Matrice de zones (seulement via le logiciel de configuration)  Paramètres  Note : les paramètres affichés varient selon le type de zones connectées au système. ...

  • Page 46: Inutilisée

    Agility Manuel dʹinstallation    Zones : Paramètres Paramètre Par défaut Limite N° de Série  Le Numéro de Série interne de la zone. Chaque périphérique sans fil détient son propre  et unique numéro de Série. La saisie du numéro 00000000000 supprimera la zone.  Partition      Lʹattribution de partition (1 à 3) pour chaque zone.  Type    Chaque zone peut être définie sous lʹun des types suivants :   Inutilisée        Désactive une zone. Toutes les zones non‐utilisées recevront cette désignation.  Entrée/Sortie 1        Utilisé pour les portes dʹentrée et de sortie. Les zones dʹentrée/sortie déclenchées  nʹentraîneront pas une alarme dʹintrusion au cours du décompte du temps  dʹentrée/sortie. Si la zone nʹest pas sécurisée à la fin du décompte, une alarme  dʹintrusion se déclenchera.   Pour démarrer un processus dʹarmement, cette zone doit être sécurisée. Lorsque  le système est armé, cette zone démarre le décompte du délai dʹentrée.   Entrée/Sortie 2        Similaire aux procédures ci‐dessus, sauf que le décompte de temps  dʹentrée/sortie 2 est appliqué. ...
  • Page 47 Agility Manuel dʹinstallation      Zones : Paramètres Paramètre Par défaut Limite Immédiate      Cette option est généralement destinée aux zones non‐dotées dʹune porte  dʹentrée/de sortie, de protections aux fenêtres, dʹun système de détection des  chocs et de détecteurs de mouvement.  Déclenche immédiatement une alarme dʹintrusion si la zone a été déclenchée  alors que le système était armé ou lors du décompte du temps de sortie.  Lorsque les paramètres d’armement automatique et de pré‐avertissement ont  été définis, la zone immédiate sera armée à la fin du décompte de temps de pré‐ avertissement.  Intérieur + Entré/Sortie 1      Utilisés de la manière suivante pour les portes dʹentrée et de sortie :  Si le système est armé complètement, la zone offre un délai (spécifié  par Entrée/sortie 1) permettant dʹentrer dans les locaux armés et dʹen  sortir.   Si le système est armé partiellement, la zone est ignorée.  Intérieur + Entré/Sortie 2      Similaires au paramètre du type Intérieur + Entrée/Sortie 1, décrits ci‐dessus,  mais le délai dʹentrée/sortie 2 est applicable. Intérieur + Entré/Sortie 1 (Ouvert)      Utilisés pour une porte dʹentrée/de sortie qui, si nécessaire, restera ouverte  lorsque le système est armé :  En mode dʹarmement complet, elle agira en tant que zone de type ...
  • Page 48 Agility Manuel dʹinstallation    Zones : Paramètres Paramètre Par défaut Limite Intérieur + Immédiate      Cette option est généralement destinée aux zones non‐dotées dʹune porte  dʹentrée/de sortie, de protections aux fenêtres, dʹun système de détection des  chocs et de détecteurs de mouvement.  En mode dʹarmement complet, elles agiront en tant que zone de type  Immédiat.  En mode dʹarmement partiel, la zone sera ignorée.  Entrée/Sortie 1 + Suivi d’Entrée      Attribués aux détecteurs de mouvement et aux portes intérieures protégeant le  secteur situé entre la porte dʹentrée et le clavier :   En mode dʹarmement complet, ils agissent en tant que zone de type  Suivi dʹEntrée.  En mode dʹarmement partiel, ils agissent en tant que zone de type  Entrée/Sortie 1.   24 Heures       Habituellement attribué pour protéger les vitres indéplaçables, lucarnes fixes et  armoires (éventuellement) pour les systèmes de détection des chocs.  Le déclenchement dʹune telle zone déclenche une alarme dʹintrusion  instantanée, quelque soit lʹétat du système.  Incendie      Pour les détecteurs de fumée et autres types de détecteurs dʹincendie. Cette  option peut également être utilisée pour déclencher manuellement les boutons  de panique de la manière suivante : ...

  • Page 49: Urgence Auxiliaire

    Agility Manuel dʹinstallation      Zones : Paramètres Paramètre Par défaut Limite Urgence Auxiliaire      Pour les boutons dʹalerte médicale auxiliaire externe et émetteurs dʹalerte  médicale auxiliaire sans fil.  Si la zone est déclenchée, une alarme dʹalerte médicale auxiliaire instantanée se  déclenche, quelque soit lʹétat du système et un rapport est envoyé au centre de  télésurveillance.  Autoprotection       Pour la détection d’autoprotection. Cette zone fonctionne de manière similaire  au type 24 Heures, mais elle est dotée dʹun code de rapport particulier.  Inondation      Pour les détecteurs dʹinondation et autres types de détecteurs dʹeau. Cette zone  fonctionne de manière similaire au type 24 Heures, mais elle est dotée dʹun code  de rapport dʹinondation particulier. (Voir Annexe A : Codes de rapport).   Gaz      Pour les détecteurs de fuite de gaz (gaz naturel). Cette zone fonctionne de  manière similaire au type 24 Heures, mais elle est dotée dʹun code de rapport de  gaz particulier. (Voir Annexe A : Codes de rapport).  CO      Pour les détecteurs de CO (Monoxyde de carbone). Cette zone fonctionne de  manière similaire au type 24 Heures, mais elle est dotée dʹun code de rapport de ...
  • Page 50 Agility Manuel dʹinstallation    Zones : Paramètres Paramètre Par défaut Limite Dernière Sortie      Les zones de ce type incluront les derniers détecteurs à activer en sortie ou les  premiers détecteurs à activer en entrée.  Lors de lʹarmement du système, la partition connexe sʹarme 10 secondes après  que cette zone ait été fermée ou, ouverte puis fermée. Après sʹêtre déclenchée  une première fois, la zone agit en tant que zone de type Entrée/Sortie 1  (Ouvert).  Sortie Finale       Ce type de zone est utilisé pour éviter les alarmes erronées en agissant tel une  zone de type Entrée/Sortie (Ouvert).  Une fois celle‐ci déclenchée (après armement du système et fermeture de la  porte ou après ouverture de la porte, armement du système et fermeture de la  porte), le décompte du temps de sortie est raccourci à 3 secondes.  Lorsque la porte est réouverte, le décompte du temps dʹentrée redémarre.  Active Sortie      Pour un périphérique ou une zone, qui lorsquʹil est declenché, active une sortie  programmable précédemment programmée, à même dʹactiver un indicateur  externe, un relai, un appareil, etc.  Zone Jour      Généralement attribué à une porte rarement utilisée, telle une sortie dʹurgence.  Utilisé pour alerter lʹutilisateur du système si un déclenchement se produit au  cours de la période de désarmement (problème de jour ; cambriolage de nuit),  comme suit : ...
  • Page 51 Agility Manuel dʹinstallation      Zones : Paramètres Paramètre Par défaut Limite Clé à Impulsion Retardée      Utiliséé pour appliquer la temporisation dʹentrée/sortie 1 lorsque le système est  armé par clé à impulsion.  Clé Maintenue      Connecter, comme suit, un interrupteur à clé maintenu externe (type ON/OFF) :  Après lʹarmement dʹune ou de plusieurs partitions via le contact à clé  maintenu, puis suite au désarmement par clavier, les partitions  connexes seront désarmées. Pour réarmer la partition en utilisant la clé,  mettez‐la en position de désarmement puis sur armement.   Si un contact à clé maintenu est attribué à plus dʹune partition et que  lʹune de celles‐ci est armée par clavier (lʹinterrupteur à clé demeure en  position de désarmement) :   ‐ En passant le contact à clé sur armement, toutes les partitions  désarmées, appartenant à ce contact, seront armées.   ‐ En passant le contact à clé sur désarmement, toutes les partitions  seront désarmées.  Clé Maintenue Retardée      Utilisé pour appliquer la temporisation dʹentrée/sortie 1 lorsque le système est  armé par clé maintenue.  Son      Contient des paramètres qui vous permettent de programmer le son produit lorsquʹune  zone du système déclenche une alarme pour la période définie sous le paramètre système ...
  • Page 52 Agility Manuel dʹinstallation    Zones : Paramètres Paramètre Par défaut Limite Sirène/A Buzzer/D       En cas dʹalarme :   En mode dʹarmement complet, la sirène sans fil se déclenchera.  En mode de désarmement, seul le buzzer sur lʹunité principale se  déclenchera.  Programmation Avancée      Carillon        Le paramètre Carillon est utilisé en tant quʹindication sonore, lors d’un déclenchement  de zone, alors que le système est désarmé. Définit le son appliqué lorsque la zone est  déclenchée :  Options :  Aucun  Buzzer (unité principale)  Carillon Son 1  Carillon Son 2  Carillon Son 3  Contrôle      Supervision      Permet de choisir si le récepteur du système supervisera la zone selon la durée  définie sous le paramètre système Supervision RX. (Voir page 4‐4).  Armement Forcé  ...

  • Page 53: Confirmation D'alarme

    Agility Manuel dʹinstallation      Zones : Paramètres Paramètre Par défaut Limite Inactivité     O/N  Détermine si la zone participe à la fonction dʹinactivité. La fonction dʹinactivité  concerne la réception des signaux utilisés pour surveiller lʹactivité de personnes  malades, âgées ou handicapées. Voir temporisation ʺInactivitéʺ en page 4‐4.  Activer LED    O/N  (Seulement pour iWAVE et WatchOUT bidirectionnels) Définit le mode opérationnel de la LED.  OUI : LED du détecteur activée  NON : LED du détecteur désactivée  Anti‐masque  O/N  (Seulement pour le modèle WatchOUT bidirectionnel)          Définit lʹopération de détection anti‐masque.  OUI : anti‐masque activé  NON : anti‐masque désactivé  Mode de Détection      (Seulement pour les détecteurs bidirectionnels)  Rapide (Test) : le détecteur transmet après chaque détection   Normal (2,5 min) (Par défaut) : 2,5 minutes de temps mort entre chaque détection  Sensibilité        (Seulement pour les iWAVE et WatchOUT bidirectionnels) Définit la sensibilité IRP du détecteur. ...
  • Page 54 Agility Manuel dʹinstallation    Zones : Confirmation d’Alarme Paramètre Par défaut Limite Confirmation Zones       Définit les zones à paramétrer pour une confirmation séquentielle dʹalarme.   Lorsque la première zone déclenche une alarme, le système la transmet. Lorsque la  seconde zone déclenche une alarme, au cours de la période de confirmation, la centrale  transmet lʹalarme de zone et le code de police.    Notes :   1. Une zone confirmée ne fera partie du processus de confirmation séquentielle que si la partition dans  laquelle lʹalarme sʹest produite est définie également sous partition confirmée.  2. Chaque code peut réinitialiser une alarme confirmée.   3. Si la première zone est déclenchée et non rétablie avant la fin de la période de confirmation (pas de      seconde alarme de zone), elle sera exclue du processus de confirmation jusquʹau prochain armement. Test d’Immersion  La fonctionnalité Test dʹImmersion est désignée pour permettre au système dʹomettre les  alarmes erronées sur des détecteurs prédéfinis, alors que toutes les alarmes générées sont  affichées afin dʹêtre rapportée à la TLS par lʹutilisateur. Cette possibilité est  particulièrement utile si un manque de réponse des services de police est attendu et quʹune  zone spécifique cause des problèmes non‐identifiés.  Chaque zone peut être placée en test dʹimmersion. Chaque zone logée dans la liste Test  dʹimmersion est ignorée du système pendant 14 jours et est réintégrée automatiquement  après cette période si AUCUNE alarme nʹa été générée.   Si une zone se trouvant dans la liste Test dʹimmersion déclenche une alarme au cours des  14 jours en question, le clavier indiquera à lʹutilisateur que le test a échoué. Dès que  lʹutilisateur a consulté lʹoption Visualiser défauts, le message dʹerreur sʹefface. Il sera  répertorié dans le journal des évènements, mais aucune alarme ne sera générée. La période  de 14 jours du test d’immersion sera alors réinitialisé et redémarée pour cette zone.   Matrice de Zones (seulement via le logiciel de configuration) ...

  • Page 55: Paramètres Des Télécommandes : Télécommandes Monodirectionnelles

    Agility Manuel dʹinstallation      Zones : Matrice de Zones Paramètre ère  zone      La première zone dʹune paire de zones définies sous matrice de zones.   zone      ème La seconde zone dʹune paire de zones définies sous matrice de zone.  Durée :      Le laps de temps autorisé entre le déclenchement dʹun évènement pour les deux zones  avant de le considérer comme un déclenchement valide.  Type de corrélation      Détermine la manière dont lʹAgility traitera les déclenchements des zones pairées.   Inactif : désactive temporairement la matrice de zones apparentée.  Dans l’ordre : agit sur une alarme afin que la première zone répertoriée se  déclenche avant la seconde.  Dans le désordre : agit sur une alarme pour laquelle chacune des zones de la  matrice peut se déclencher en premier. Dans ce cas, lʹordre de zones spécifié  ère , 2 ème ) nʹaura aucun impact sur lʹactivation de lʹalarme.    Note :  une même zone pairée à elle‐même constitue une paire valide. Elle devra se déclencher deux fois ...
  • Page 56 Agility Manuel dʹinstallation    Paramètres des télécommandes : Télécommandes monodirectionnelles Paramètre N° de Série      Le Numéro de série interne de la télécommande. Chaque périphérique sans fil détient  son propre et unique numéro de série. La saisie du numéro 00000000000 supprimera la  télécommande.  Partition      Assigne les partitions pertinentes à la télécommande sélectionnée.  Bouton 1 ( )      Définit la fonction du bouton 1 de la télécommande parmi les options suivantes :  Aucun : le bouton est désactivé.  Armement Complet : le bouton est utilisé pour lʹarmement complet des partitions de  la télécommande.   Armement Partiel : le bouton est utilisé pour lʹarmement partiel des partitions de la  télécommande.  Bouton 2 ( )      Définit la fonction du bouton 2 de la télécommande parmi les options suivantes :  Aucun : le bouton est désactivé.  Désarmement : le bouton est utilisé pour désarmer les partitions qui lui ont été  attribuées.  Bouton 3     ...

  • Page 57: Paramètres Des Télécommandes : Télécommande Bidirectionnelle

    Agility Manuel dʹinstallation      Télécommandes bidirectionnelles  La télécommande bidirectionnelle est un émetteur sans fil à code tournant à 8 boutons,  conçue pour les opérations du système à distance. La télécommande étant bidirectionnelle,  chaque commande envoyée à la centrale reçoit en retour une indication dʹétat, via sa LED à  trois couleurs et le buzzer interne. Pour des raisons de sécurité optimale, l’activation des  commandes peut être définie pour nécessiter un code PIN à 4 chiffres.  Paramètres des télécommandes : Télécommande bidirectionnelle Paramètre Nom      Un nom identifiant lʹutilisateur de la télécommande.   N° de Série  Le Numéro de série interne de la télécommande. Chaque périphérique sans fil détient  son propre et unique numéro de série. La saisie du numéro 00000000000 supprimera la  télécommande.  Partition      Assigne les partitions pertinentes à la télécommande sélectionnée.  Code PIN      Un code PIN à 4 chiffres pour un niveau de sécurité optimal lors de lʹenvoi de  commandes à partir de la télécommande. Le code peut être composé des chiffres 1,2,3,4.   Note : lʹusage dʹun code PIN dépend des paramètres systèmes SP rapide ou Armement rapide  Panique Actif      Définit si lʹenvoi dʹune alarme panique par télécommande est autorisé. Si oui, le fait  dʹappuyer simultanément et pendant 2 secondes sur les touches   et ...

  • Page 58: Télécommandes : Contrôle

    Agility Manuel dʹinstallation    Télécommandes : Contrôle Par Défaut Limite Paramètre Partiel Immédiat  NON  O/N  OUI : lʹarmement partiel à partir dʹune télécommande sera instantané.  NON : lʹarmement partiel à partir dʹune télécommande sera retardé, en fonction du  temps de sortie 1.  Désarmement + Code    NON  O/N  (Pour les télécommandes bidirectionnelles) Définit si un code PIN est nécessaire pour exécuter lʹopération de désarmement en  utilisant une télécommande bidirectionnelle.   Contrôle Parental  Lʹoption Contrôle Parental est utilisée pour surveiller les activités des enfants. Cette option  vous permet de surveiller lʹheure à laquelle lʹenfant rentre à la maison et désarme le  système ou sʹil arme le système en mode partiel à lʹaide dʹune télécommande ou du clavier.  A chaque activation/désactivation du système, un message est envoyé à un numéro  Suivez‐moi particulier.  Après la sélection de cette option, à lʹaide de la touche  définissez les télécommandes  qui doivent ou non suivre cette fonctionnalité.   2.2.3 Claviers Le système peut prendre en charge 3 claviers sans fil maximum.   Pour des informations détaillées sur les fonctions des claviers, consultez les instructions  fournies avec le produit.  Paramètres  Claviers : Paramètres Paramètre...

  • Page 59: Périphérique Radio : Sirènes

    Agility Manuel dʹinstallation      Fonction Touche  Panique    Définit la fonction des touches   pour chaque clavier.  Désactivée : les touches sont désactivées  Panique : envoie une alarme panique au centre de télésurveillance.  Interphonie TLS : le système appelle le centre de télésurveillance pour établir une  communication bidirectionnelle.  Contrôle Sortie       Les sorties assignées qui seront activées en appuyant longuement sur les touches     du clavier bidirectionnel.    Notes :  Des sorties ne pourront être attribuées que si le module E/S est assigné au système.    Chaque clavier peut activer différentes sorties.    Seules les sorties définies sous Suivi Code peuvent être activées par les touches du clavier. Contrôle  Le menu Contrôle définit les options de programmation utilisées sur tous les claviers.  Claviers : Contrôle Paramètre Par défaut Limite Réveil RF  NON  O/N  Détermine si le système est en mesure de réactiver le clavier.  OUI : le système réactive le clavier.  NON : le système ne peut pas réactiver un clavier. Utilisez cette option pour économiser  la batterie. (Par défaut) ...
  • Page 60 Agility Manuel dʹinstallation    Périphérique Radio : Sirènes Paramètre Par défaut Limite Supervision  OUI  O/N  Choisissez si la sirène doit être supervisée ou non.  Volume Alarme  9  0‐9  Le volume du son émis au cours dʹune alarme (0 indique alarme silencieuse).   Volume Confirmation A/D  9  0‐9  Le volume du son de confirmation (0 indique silencieux).   Programmation avancée pour les sirènes intérieures      Volume dʹEntrée/Sortie (Sirènes intérieures uniquement)  0  0‐9  Le volume du son émis au cours dʹune période dʹentrée/de sortie. (0 indique silencieux).  Programmation avancée pour les sirènes extérieures      Contrôle Flash (sirène extérieure uniquement)      Définit le mode de fonctionnement du flash.  Toujours Off : le flash est désactivé  Suivi Sirène : le flash est activé lorsque la sirène se déclenche  Suivi Alarme : le flash est activé lorsquʹun évènement dʹalarme se produit dans le  système. ...
  • Page 61 Agility Manuel dʹinstallation      Module E/S : Zones câblées Paramètre Par défaut Limite Nom      Un label identifie la zone dans le système. (jusquʹà 16 caractères).  Partition  1    Lʹattribution de partitions pour chaque zone.  Type  Immédiate    Contient des paramètres qui vous permettent de programme le type de zone pour  chacune des zones. Consultez la liste des options pour les types de zones en page 4‐18.  Son  Sirène    Contient des paramètres qui vous permettent de programmer le son produit lorsquʹune  zone du système déclenche une alarme pour la période définie sous le paramètre système  Durée Sirène. Consultez la liste des options liées au son de la zone en page 4‐23.  Programmation avancée      Carillon   Aucun    Le paramètre Carillon est utilisé en tant quʹindication sonore lors d’un déclenchement de  zone alors que le système est désarmé. Lorsque celle‐ci est déclenchée, lʹunité principale  peut émettre lʹune des 4 options de carillon disponibles.  ...

  • Page 62: Module E/S : Zones Câblées

    Agility Manuel dʹinstallation    Module E/S : Zones câblées Paramètre Par défaut Limite Câblage      Le menu Câblage vous permet de programmer le type de connexion utilisé pour les  zones câblées 33‐36. Le câblage (physique) de chaque zone doit être conforme à celui  sélectionné dans le menu Câblage de zone.  N.O : (Normalement ouverte) Utilise des contacts ouverts et aucune résistance de fin  de ligne.  N.F : (Normalement fermée) Utilise des contacts fermés et aucune résistance de fin de  ligne.  EOL : (Résistance de fin de ligne) Utilise des contacts normalement fermés (NF) et/ou  normalement ouvert (NO) dans une zone terminée par une résistance de fin de ligne  de 2200Ω fournie.   NORMALLY CLOSED NORMALLY OPEN ZONE END OF LINE ZONE END OF LINE ZONE ZONE CONFIGURATION CONFIGURATION (N.C CONTACT)
  • Page 63 Agility Manuel dʹinstallation      Sorties  Le module E/S est doté sur sa carte de 4 sorties physiques. (2 relais 3Amp et 2 sorties à  collecteur ouvert 500 mA) Module E/S : Sorties Paramètre Par défaut Limite Nom      Un nom identifiant la sortie dans le système.   Type      Il existe 4 types de sortie dans le système, à savoir :  Inutilisée : la sortie programmable n’est pas utilisée  Suivi Système : la sortie programmable suit un évènement système  Suivi Partition : la sortie programmable suit un évènement de partition.   Suivi Zone : la sortie programmable suit un évènement de zone. Chaque sortie  programmable peut être activée par un groupe de cinq zones maximum.  Suivi Code : La sortie programmable est activée par un utilisateur défini sous Active  SP ou depuis le menu de programmation de lʹutilisateur.  Suivi Système :      Sirène      Sʹactive lorsquʹune sirène se déclenche. Si un délai sirène a été défini, la sortie  programmable sʹactivera une fois celui‐ci dépassé.   Coupure RTC     ...
  • Page 64 Agility Manuel dʹinstallation    Module E/S : Sorties Paramètre Par défaut Limite Coupure CA      S’active lorsque la source de courant CA de la centrale est interrompue. Cette  activation suit le délai défini dans le paramètre des temporisations du système  Ret. Coup. CA.  Alarme Intrusion.      Active la sortie programmable dans chaque partition du système, après une  alarme intrusion.   Programme Horaire      La sortie programmable suit la période prédéfinie paramétrée dans le  programme horaire avant dʹêtre activée.  Autoprotection      Active la sortie programmable lorsquʹune AP a eu lieu dans le système.  Contrainte  Active la sortie programmable lorsquʹune alarme sous contrainte est initiée par  un utilisateur défini sous code de contrainte.  Défaut GSM   Active la sortie programmable lorsquʹun défaut existe dans le module GSM.  Suivi Partition :      Prêt   ...
  • Page 65 Agility Manuel dʹinstallation      Module E/S : Sorties Paramètre Par défaut Limite Incendie      Active la sortie programmable lorsquʹune alarme incendie est déclenchée par  clavier ou à partir dʹune zone définie en type Incendie dans la partition  sélectionnée.  SOS / Panique      Active la sortie programmable lorsquʹune alarme panique est déclenchée par  claviers, télécommandes ou à partir dʹune zone définie sous Panique dans la  partition sélectionnée.  Spécial      Active la sortie programmable lorsquʹune alarme d’urgence est déclenchée par  claviers ou à partir dʹune zone définie en type Urgence Auxiliaire dans la  partition sélectionnée.  Entrée/Sortie      Active la sortie programmable lorsque la (les) partition(s) initie un délai  dʹentrée/sortie.  Exclusion Zone      Active la sortie programmable lorsque les partitions pertinentes se trouvent en  mode dʹarmement COMPLET ou PARTIEL et qu’une zone est exclue.  Alarme Armement Auto ...
  • Page 66 Agility Manuel dʹinstallation    Module E/S : Sorties Paramètre Par défaut Limite Sirène Partiel      Ce paramètre active la sortie programmable de la manière suivante :  En mode dʹarmement complet, la sortie programmable suit lʹactivation  de la sirène dans les partitions prédéfinies.  En mode dʹarmement partiel, la sortie programmable nʹest pas activée.  Sirène      Active la sortie programmable lorsque lʹune des partitions définies se trouve en  mode Alarme et que la sirène sʹest déclenchée. Ceci permet la connexion de  différentes sirènes à différentes partitions.  Suivi Zone :      Zone      Active la sortie programmable lorsque la zone sélectionnée est déclenchée.   La zone doit être de type Active Sortie.  Alarme      Active la sortie programmable lorsque la zone sélectionnée déclenche une  alarme.  Armement      Active la sortie programmable lorsque les zones sélectionnées sont armées. ...
  • Page 67 Agility Manuel dʹinstallation      Module E/S : Sorties Paramètre Par défaut Limite N.O Maintenu       La sortie programmable devra toujours être désactivée (N.O) avant de pouvoir  se déclencher. Une fois déclenchée, elle reste activée (verrouillée) jusquʹà ce que  lʹopération soit restaurée.  N.F Pulsation       La sortie programmable devra toujours être désactivée (N.F) avant de pouvoir  se déclencher (soit rabaissée sur négatif). Une fois déclenchée, elle reste  désactivée pour la durée de pulsation spécifiée ci‐dessous puis se réactive  automatiquement.  N.F Maintenu       La sortie programmable devra toujours être désactivée (N.F) avant de pouvoir  se déclencher (rabaissée sur négative). Une fois déclenchée, elle sʹactive et  demeure activée (verrouillée) jusquʹà ce que lʹopération soit restaurée.  Activation / Désactivation      Lorsque la sortie programmable suit plus dʹune partition ou zone, lʹinstallateur peut  choisir la logique applicable à lʹactivation de la sortie programmable, comme suit :  Si le modèle de fonctionnement de la sortie est défini sur N.O Maintenu ou sur N.F  Maintenu, lʹactivation et la désactivation des sorties peut suivre, selon la Logique  ET (toutes les partitions/zones), ou la Logique OU (une des partitions/zones).  Si le modèle de fonctionnement de la sortie est défini sur N.O Pulsation ou sur N.F  Pulsation, lʹactivation des sorties peut suivre, selon la Logique ET (toutes les ...
  • Page 68 Agility Manuel dʹinstallation    Module E/S : Sorties X-10 Paramètre Par défaut Limite Type      Référez‐vous à lʹexplication fournie dans la section Sorties.  Mode      Référez‐vous à lʹexplication fournie dans la section Sorties.  Durée de Pulsation    05 secs.  01‐90  Référez‐vous à lʹexplication fournie dans la section Sorties.  Paramètres  Module E/S : Paramètres Paramètre Par défaut Limite N° de Série      Le numéro de série interne du module E/S. Chaque périphérique sans fil détient son  propre et unique numéro de série.  Contrôle     ...

  • Page 69: Programmation : Codes

    Agility Manuel dʹinstallation        Envoyez un message d’écriture du périphérique : le numéro de série du périphérique  apparaît sur lʹécran LCD du clavier.  3. Programmation : Codes Le menu Codes permet à lʹAgility de définir des paramètres et codes pour les utilisateurs  du système.   3.1 Utilisateur Les droits utilisateurs peuvent être définis en attribuant à chaque utilisateur un niveau  dʹautorité et des partitions spécifiques. 32 utilisateurs maximum peuvent être définis dans  le système.  Codes : Utilisateurs Paramètre Par défaut Nom    Utilisé pour définir le nom dʹutilisateur. 32 caractères au maximum peuvent être utilisés.  Partition  1  Vous permet dʹattribuer la (les) partition(s) dans laquelle tous les codes utilisateurs  (exception faite du responsable général) fonctionneront.  Autorité   Utilisateur  Attribuez un niveau dʹautorité à un utilisateur selon la liste suivante :   Utilisateur : il nʹexiste aucune restriction quant au nombre de codes utilisateurs  (pour autant quʹil nʹexcède pas le nombre de codes demeurant dans le système).  Lʹutilisateur peut accéder aux options suivantes :   Armement et désarmement  Exclusion de zones  Affichage de lʹétat du système, des défauts, et de la mémoire dʹalarme  Activation des sorties programmables désignées ...

  • Page 70: Responsable Général

    Agility Manuel dʹinstallation    Codes : Utilisateurs Paramètre Par défaut Arm. Seulement : il nʹexiste aucune restriction quant au nombre de codes  dʹarmement seuls (pour autant quʹil nʹexcède pas le nombre de codes demeurant  dans le système). Les codes dʹarmement seul sont utiles pour les personnes qui  arrivent sur les lieux alors que les locaux sont déjà ouverts, mais vu quʹelles sont  les dernières à quitter les bureaux, elles ont la responsabilité de fermer les locaux  et dʹarmer le système.  Les utilisateurs en possession de codes dʹarmement seul  ont accès à lʹarmement dʹune ou de plusieurs partitions.  Contrainte : si vous êtes contraint de désarmer le système, vous pouvez  répondre aux souhaits de l’assaillant et envoyer une alarme silencieuse au centre  de télésurveillance. Pour réaliser cela, vous devez utiliser un “code contrainteʺ  spécial. Quand celui‐ci est utilisé, le système se désarme de façon normale tandis  qu’en même temps, une alarme silencieuse (désarmement sous contrainte) est  envoyée au centre de télésurveillance. Dans toute autre situation, le code  contrainte agit de manière similaire au Niveau dʹautorité de lʹutilisateur.  3.2 Responsable Général Le code de responsable général est utilisé par le propriétaire du système et constitue le  niveau dʹautorité le plus élevé.   Le propriétaire a la possibilité de définir/modifier le code de responsable général.   Par défaut : 1234  Note : dans le logiciel de configuration, le code de responsable général a l’identifiant 00.  3.3 Installateur Le code installateur offre un accès au menu Programmation de lʹinstallateur qui permet de  modifier tous les paramètres du système. Le code installateur est utilisé par la personne  ayant installé lʹAgility et programmé le système.  Lʹinstallateur peut modifier le code Installateur.   Par défaut : 0132  3.4 Sous-Installateur Le code sous‐installateur offre un accès limité à certains paramètres sélectionnés dans le ...

  • Page 71: Contrôle Parental

    Agility Manuel dʹinstallation        Notes :  Lorsque vous modifiez le paramètre Longueur code, tous les codes utilisateurs sont supprimés et devront  être reprogrammés ou téléchargés.  Pour un système de code à 6 chiffres, les codes par défaut à 4 chiffres, comme 1‐2‐3‐4 (Responsable général),  0‐1‐3‐2 (Installateur) et and 0‐2‐3‐2 (Sous‐installateur) deviennent respectivement 1‐2‐3‐4‐0‐0, 0‐1‐3‐2‐0‐0, et 0‐ 2‐3‐2‐0‐0.  Si vous retournez à un système de code à 4 chiffres, les codes par défaut seront restaurés.    Spécifications de la norme EN50131‐3     Tous les codes comprennent 4 caractères : xxxx.    Pour chaque code, les chiffres 0‐9 peuvent être utilisés.    Tous les codes compris entre 0000 et 9999 sont acceptés.    Il est impossible de créer un code invalide, car une fois les 4 caractères saisis, leur ʺentréeʺ est automatique.       Le code sera rejeté si vous tentez dʹen créer un qui nʹexiste pas.  3.6 Code DTMF Cʹest un code dʹaccès par téléphone mobile, composé de deux chiffres, qui permet dʹentrer  dans le système en composant un numéro à distance.   Code par défaut = 00  3.7 Contrôle Parental Lʹoption Contrôle parental est utilisée pour surveiller les activités des enfants.   Elle permet à tous les utilisateurs de surveiller lʹheure à laquelle lʹenfant rentre à la maison  et désarme le système ou sʹil arme le système en mode partiel. A chaque  activation/désactivation du système, un message est envoyé à un numéro Suivez‐Moi  particulier.  Utilisez la touche  pour basculer entre [O] OUI ou [N] NON pour chaque utilisateur  afin de définir si cette fonctionnalité est active ou non.    Page 4-43...

  • Page 72: Programmation : Communication

    Agility Manuel dʹinstallation    4. Programmation : Communication Le menu Communication offre un accès aux sous‐menus et à leurs paramètres qui  permettent au système dʹétablir une communication avec le centre de télésurveillance, les  numéros Suivez‐Moi ou le logiciel de configuration.  Le menu Communication intègre les sous‐menus suivants :   1. Méthode  2. TLS  2. Configuration PC   3. Suivez‐Moi  4.1 Méthode Cette option vous permet de configurer les paramètres de communication (canaux) de  lʹAgility. 3 types facultatifs de communications sont disponibles :  1. RTC  2. GSM  3. IP  4.1.1 RTC Lʹécran RTC contient des paramètres pour les communications de lʹAgility via le réseau  RTC. Méthode : RTC Paramètre Par défaut Limite Temporisations      Les temporisations relatives aux communications via le canal RTC.  Perte RTC   04  00‐20 minutes  Le laps de temps suite auquel le système considérera la ligne RTC perdue. Cette ...
  • Page 73 Agility Manuel dʹinstallation      Méthode : RTC Paramètre Par défaut Limite Répondeur      OUI : lʹoption de contournement du répondeur est activée, comme suit :  Le logiciel de configuration installé chez la société dʹalarme appelle le  compte.  Le logiciel raccroche après une sonnerie émise par lʹopérateur de  configuration.  Le logiciel rappelle dans la minute.  Le système est programmé pour répondre au second appel et ceci à la  première sonnerie, ignorant de ce fait toute interaction avec le répondeur.    Note : Cette fonctionnalité est utilisée pour éviter les interférences émises par un répondeur lors    dʹopérations de configuration à distance. NON : lʹoption de contournement du répondeur est désactivée et les  communications se déroulent de manière standard.  Paramètres      Nombre de Sonneries   12  01 à 15  Le nombre de sonneries avant que le système ne réponde à un appel entrant.   Code régional      Lʹindicatif régional du système. Ce code sera supprimé du numéro de téléphone  si le système tente de composer le numéro via le réseau GSM.  ...
  • Page 74 Agility Manuel dʹinstallation    Méthode : GSM Paramètre Par défaut Limite Expiration de la carte SIM   00  00‐36 mois  Une carte SIM prépayée a une durée de vie définie par le prestataire. Après  chaque chargement de la carte SIM, l’utilisateur sera dans l’obligation de  réinitialiser manuellement la date d’expiration de la carte. Une notification  sʹaffichera sur le clavier sans fil à la demande dʹune indication dʹétat.  Définissez la date dʹexpiration de la SIM (en mois) via les touches numériques et  selon la durée indiquée par le prestataire.  Polling TLS  00000  0‐65535 fois  La période pendant laquelle le système établira une communication automatique  (polling) avec la TLS sur le réseau GPRS, afin de tester la connexion.  3 périodes peuvent être définies : Primaire, Secondaire et Réserve. Pour chaque  période définissez le nombre dʹunités dans une gamme comprise entre 1‐65535.  Chaque unité représente une période temporelle de 10 secondes.    Note : Pour utiliser la fonctionnalité Polling sur le GPRS, le paramètre du canal TLS devra être  défini sous GPRS uniquement.    Le code de rapport pour le polling TLS est 999 (Contact ID) ou ZZ (SIA).  Lʹusage de ces laps de temps dépend de lʹordre de rapports à la TLS défini par le  paramètre Div. Rapport TLS Urgent (Voir : [4]Communication > [2]TLS > [7]Div.  Rapport)  Primaire : cette période est utilisée si le canal TLS est défini sous GPRS  seulement et que le paramètre Div. Rapport nʹest pas paramétré sous 1 ère   Réserve  ème  .  ...

  • Page 75: Nom Utilisateur

    Agility Manuel dʹinstallation      Méthode : GSM Paramètre Par défaut Limite GPRS        Permet la programmation des paramètres liés à la communication sur le réseau GPRS.  Code APN      Pour établir une connexion au réseau GPRS, un code APN (Nom du point dʹaccès)  est requis. Le code APN diffère de pays en pays et dʹun prestataire à lʹautre (le  code APN est fourni par votre prestataire cellulaire).  Le système prend en charge un code APN composé de 30 caractères  alphanumériques et symboles (!, &, ? etc).  Nom Utilisateur       Entrez un nom dʹutilisateur APN (si nécessaire). Le nom dʹutilisateur est fourni  par votre prestataire. Le système prend en charge un nom dʹutilisateur composé  de 20 caractères alphanumériques et symboles (!, &, ? etc).  Mot de Passe        Entrez le mot de passe APN (20 caractères alphanumériques et symboles  maximum) fourni par votre prestataire (si nécessaire).  E‐mail      Les paramètres de programmation suivants sont utilisés pour permettre dʹenvoyer des  messages dʹévènement Suivez‐Moi par e‐mail via le réseau GPRS.  Note : pour activer la messagerie par e‐mail, les paramètres GPRS devront être définis. ...
  • Page 76 Agility Manuel dʹinstallation    Méthode : GSM Paramètre Par défaut Limite Contrôle      ID Appelant      La fonction ID Appelant permet de limiter les opérations de commande SMS à  distance aux numéros de téléphone Suivez‐Moi définis. Si le numéro entrant est  reconnu en tant que numéro Suivez‐moi, lʹopération sera exécutée.  Paramètres      Code PIN       Le code PIN (Numéro dʹidentification personnel) est un numéro composé de 4 à 8  chiffres qui vous permet dʹaccéder au prestataire du réseau GSM.    Note : Vous pouvez annuler la fonction de requête de code PIN en insérant la carte SIM dans un  téléphone mobile standard puis, en fonction des paramètres du téléphone, désactivez cette  fonction.  Centre SMS      Un numéro de téléphone du centre de messageries SMS. Ce numéro est  susceptible d’être obtenu de l’opérateur de réseau.   Niveau RSSI GSM      Définissez le niveau de signal réseau minimum acceptable (niveau RSSI). ...
  • Page 77 Agility Manuel dʹinstallation      Méthode : GSM Paramètre Par défaut Limite Crédit SMS (Tél Crédit SMS)      Le numéro de téléphone du fournisseur de services à partir duquel un message  SMS d’état de crédit a été envoyé.  4.1.3 IP Méthode : IP Paramètre Par défaut Limite Configuration IP      Obtention IP  IP Dynamique IP Dynamique/Statique  Définit si lʹadresse IP, à laquelle lʹAgility se réfère, est statique ou dynamique.  IP Dynamique : le système se réfère à une adresse IP fournie par le DHCP.  IP Statique : le système se réfère à une adresse IP statique.  Adresse IP      Lʹadresse IP de lʹAgility  Masque Réseau  Le masque de sous réseau est utilisé pour déterminer à quel endroit le numéro  réseau dans une adresse IP se termine. Par défaut : 255.255.255.0 ...
  • Page 78 Agility Manuel dʹinstallation    Méthode : IP Paramètre Par défaut Limite Nom Utilisateur.   Si requis par le serveur de messages, saisissez le nom utilisateur  dʹauthentification.  Mot de Passe   Si requis par le serveur de messages, saisissez le mot de passe dʹauthentification.  Nom réseau    (jusquʹà 32 caractères)  Adresse IP ou intitulé textuel utilisé pour identifier lʹAgility sur le réseau.  Par défaut : Système sécurité       Polling TLS  00000  0‐65535  La période pendant laquelle le système établira une communication automatique  (polling) avec la TLS sur le réseau IP, afin de tester la connexion.  3 périodes peuvent être définies : Primaire, Secondaire et Réserve. Pour chaque période  définissez le nombre dʹunités dans une gamme comprise entre 1‐65535. Chaque unité  représente une période temporelle de 10 secondes.    Note : Pour utiliser la fonctionnalité Polling sur IP, le paramètre du canal TLS devra être défini sous IP    uniquement. Lʹusage de ces laps de temps dépend de lʹordre de rapports à la TLS défini par le  paramètre Div. Rapport TLS Urgent (Voir : [4]Communication > [2]TLS > [7]Div.  Rapport)  Primaire : cette période est utilisée si le canal TLS est défini sous IP seulement  et que le paramètre Div. Rapport nʹest pas paramétré sous  1  Réserve 2  .       ...
  • Page 79 Agility Manuel dʹinstallation      4.2 TLS (Télésurveillance) Le menu TLS contient des paramètres qui permettent au système dʹétablir une  communication avec la TLS, puis de transmettre des données.  Communication : TLS Paramètre Par défaut Limite Type de Rapport      Choix Canal  Définit le type de communication que le système établira avec chaque centre de  télésurveillance. Le système peut transmettre un rapport de trois manières  différentes, à savoir :  Voix   SMS  IP  Voix   La transmission de rapports au centre de télésurveillance sʹeffectue via le  réseau RTC ou GSM. La transmission de rapports audio est établie via  différents canaux. Les canaux facultatifs à disposition dépendent du  matériel installé dans votre système. Sélectionnez le canal requis comme  suit :  • RTC/GSM : le système vérifie la disponibilité de la ligne RTC. En mode  habituel d’exploitation, tous les appels et toutes les transmissions de  données sont menés via le RTC. En cas de problème sur la ligne RTC, les    données seront routées vers la ligne GSM. • GSM/RTC : la centrale vérifie la disponibilité de la ligne GSM. En mode  habituel d’exploitation, tous les appels et toutes les transmissions de ...
  • Page 80 Agility Manuel dʹinstallation    Communication : TLS Paramètre Par défaut Limite Envoyer le signal DTMF #.  #  Enlever les numéros à droite de la position du  [ ] [0] simultanément   curseur.    SMS  Les évènements sont envoyés au centre de télésurveillance par le biais de  messages SMS (cryptage 128 BIT AES). Chaque message dʹévènement  contient des informations incluant le numéro de compte, le code de  rapport, le format de communication, lʹheure de lʹévènement etc. Les  messages d’évènements proviennent du logiciel IP/GSM Receiver de  RISCO Group, installé au niveau du site de TLS. Le récepteur IP/GSM  convertit les messages SMS en protocoles standards utilisés par les  applications de télésurveillance (par exemple, Contact ID). Ce canal  requiert l’utilisation du logiciel IP/GSM Receiver de RISCO Group au  niveau de la TLS.   Entrez les numéros de téléphone pertinents pour la TLS qui recevra les  rapports du système. (Voir lʹoption Voix)  IP  Les évènements cryptés sont envoyés au centre de télésurveillance sur le  réseau IP ou GPRS, par le biais du protocole TCP/IP. Le système de  codage 128 BIT AES est utilisé. Le logiciel IP/GSM Receiver de RISCO  Group situé au niveau du site de TLS reçoit les messages et les convertit  en protocoles standards utilisés par les applications de la station de  surveillance (par exemple, Contact ID).     Note : Pour activer la communication GPRS, la carte SIM doit prendre en charge le   ...
  • Page 81 Agility Manuel dʹinstallation      Communication : TLS Paramètre Par défaut Limite Entrez lʹadresse IP et le numéro de port pertinents pour la TLS qui  recevra les rapports du système. (Voir IP et Port)    Comptes  N° compte  Le numéro qui identifie le client au niveau du centre de télésurveillance. Vous  pouvez définir un numéro de compte pour chaque TLS. Ces numéros de compte  sont composés de 6 chiffres attribués par la TLS.  Note : Le système accepte les numéros de compte hexadécimaux. Pour envoyer un numéro  de compte composé de moins de 6 chiffres, utilisez le nombre ʺ0ʺ. Par exemple, pour le  numéro de compte 1234, saisissez 001234. Dans ce cas, le système nʹenverra pas le nombre    ʺ0ʺ au centre de télésurveillance.  Pour envoyer le chiffre ʺ0ʺ sʹil précède le numéro, utilisez le caractère ʺAʺ à la place du ʺ0ʺ. Par  exemple, pour le numéro de compte 0407, saisissez A407, pour le compte à 6 chiffres 001207,  entrez AA1207  Format de Communications  Définit le protocole de communication que le système doit utiliser pour contacter  le centre de télésurveillance. C’est le protocole utilisé par le récepteur numérique  pour chaque compte.  Les codes sont automatiquement mis à jour lorsque le format de communication a  été sélectionné :  Contact ID : le système alloue des codes de rapport prenant en charge le  format Contact ID ADEMCO .  SIA : le système attribue des codes de rapport supportant le format SIA  (Security Industry Association).   Note : Voir lʹannexe A pour la liste des codes de rapport.  Contrôles  Permet de programmer des contrôles liés aux opérations exécutées avec le centre de  télésurveillance. ...
  • Page 82 Agility Manuel dʹinstallation    Communication : TLS Paramètre Par défaut Limite Kiss‐Off TLS  NON   O/N  OUI : toutes les LED sur lʹAgility sʹallument pendant une seconde et un son est  émis lorsque le signal Kiss‐Off* est reçu par le récepteur de la station centrale.  (Kiss‐Off = signal qui informe le système que le TLS a bien reçu les rapports envoyés).  NON : aucune indication pour la confirmation de réception du récepteur du  centre de télésurveillance.  Paramètres  Permet de programmer des paramètres liés aux opérations exécutées avec la TLS.  Tentative TLS  08  01‐15  Le nombre de fois où le système rappelle la TLS après n’avoir pas réussi à établir  une communication.  Rétablissement d’Alarme  Après Sirène   Spécifie sous quelles conditions un rétablissement dʹalarme sera rapporté. Cette  option informe la TLS dʹun changement dans les conditions spécifiées au cours  d’un rétablissement dʹalarme. Ces rapports nécessitent un code valide.  Après Sirène – rapporte le rétablissement dès que lʹalarme sonore sʹarrête.  Suivi Zone – rapporte le rétablissement lorsque la zone dans laquelle lʹalarme  sʹest produite revient à son état de repos (sécurisé).  Au Désarmement – rapporte le rétablissement dès que le système est désarmé  (ou la partition dans laquelle lʹalarme est apparue) même si la sirène sʹest déjà  arrêtée.  Temporisations TLS      Permet de programmer les temporisations liées aux opérations exécutées avec le centre de ...

  • Page 83: Durée Confirmation

    Agility Manuel dʹinstallation      Communication : TLS Paramètre Par défaut Limite Délai d’Annulation   5 min  0‐255 min.  Si une alarme est envoyée par erreur, la TLS recevra un code dʹannulation  dʹalarme, transmis après le code dʹalarme initiale. Ceci se produit si un code  utilisateur est entré pour réinitialiser lʹalarme avant la fin du délai dʹannulation.    Remarque : un code de rapport dʹannulation dʹalarme devra être défini.  Si ce paramètre est défini sur 00,  aucun code dʹannulation dʹalarme ne pourra  être envoyé une fois que lʹalarme sʹest déclenchée.  Ecoute  120  1‐240 secondes  Le laps de temps au cours duquel la TLS écoutera et exécutera une vérification de  lʹalarme audio. Après cette période, le système raccrochera la ligne.   Confirmation      Lʹheure de confirmation est liée à la confirmation séquentielle de zone.   Début Confirmation   0  0‐120 min.  Indique que le système ne pourra démarrer un processus de confirmation  séquentielle avant que le délai nʹait expiré. Cette période démarre lorsque  le système est armé et évite la génération dʹalarmes confirmées si une  personne se trouve accidentellement bloquée dans le bâtiment.  Durée Confirmation  030  30‐60 min.  Spécifie une période qui démarrera lorsquʹune alarme se sera déclenchée  pour la première fois. Si une seconde alarme se déclenche avant la fin de ...
  • Page 84 Agility Manuel dʹinstallation    Communication : TLS Paramètre Par défaut Limite Division Rapport       Le menu Division Rapport contient des paramètres qui permettent lʹacheminement  dʹévènements spécifiés vers trois récepteurs TLS au maximum. (Voir Annexe A – Codes de  rapports)  TLS A/D      Rapporte à la TLS les évènements dʹarmement/de désarmement.  Ne pas appeler (aucun rapport)  Appeler 1  N° : rapporte les armements et désarmements à la TLS 1  Appeler 2 ème  N° : rapporte les armements et désarmements à la TLS 2  Appeler 3 ème  N° : rapporte les armements et désarmements à la TLS 3  Appeler les 3 N° : rapporte les armements et désarmements à toutes les TLS  définies.  ère  Réserve 2 ème  : rapporte les armements et désarmements à la TLS 1. Si  aucune communication nʹest établie, appelle la TLS 2.  TLS Urgent      Rapporte les évènements urgents (alarmes) à la TLS.  Ne pas appeler (aucun rapport) ...
  • Page 85 Agility Manuel dʹinstallation      Communication : TLS Paramètre Par défaut Limite Codes Rapport (Logiciel de configuration seulement)      Vous permet dʹafficher ou de programmer les codes transmis par le système pour  rapporter les évènements (par exemple, alarmes, défauts, rétablissements, tests de  supervision, etc.) à la TLS. Les codes spécifiés pour chaque type de transmission  dʹévènements constituent une fonction propre au centre de télésurveillance. Avant de  programmer un code, il est important de vérifier les protocoles de la TLS. Des codes de  rapport sont attribués par défaut, en fonction du format de communication sélectionné, à  savoir SIA ou Contact ID.  Attribue un code de rapport spécifique pour chaque évènement, sur la base du format de  rapport. Un évènement ne comportant pas de code de rapport ne sera pas transmis à la  TLS. Pour la liste des évènements de rapport, consultez lʹAnnexe A.  4.3 Configuration PC Le menu Configuration PC contient des paramètres qui permettent au logiciel de  configuration de se connecter au système.  Communication : Configuration PC Paramètre Par défaut Limite Sécurité      Vous permet de définir des paramètres de communications à distance entre le technicien ...
  • Page 86 Agility Manuel dʹinstallation    Communication : Configuration PC Paramètre Par défaut Limite ID à Distance  0001    Définit un code dʹID qui sert dʹextension au code dʹaccès.  Pour établir une communication entre l’installateur et le système, le même ID à  distance doit être entrée dans le profil du compte du logiciel de configuration.  Pour l’établissement d’une communication réussie, le code d’ID, ainsi que le  code d’accès, entre le logiciel de configuration et la centrale, devront  correspondre.  Les installateurs utilisent fréquemment le numéro de compte de la TLS du client  en tant que code d’ID, mais vous pouvez utiliser un code à 4 chiffres unique  pour l’installation.  Verrou TLS  000000    Le verrouillage TLS est une fonction sécuritaire utilisée en conjonction avec le  logiciel de configuration. Il fournit une option sécuritaire de propriété améliorée  lors de l’affichage des paramètres de la TLS.  Le même code à 6 chiffres, stocké dans la centrale, sera saisi dans le profil de  compte correspondant et créé pour installer le logiciel de configuration.    Si aucune correspondance n’existe entre le code de verrouillage de la TLS et  celui définit dans le logiciel de configuration, l’installeur n’aura pas le droit de  modifier les paramètres suivants de la TLS, dans le logiciel de configuration :   Verrou TLS, Code Installateur, Port IP TLS, Adresse IP TLS, Téléphone TLS,  RAZ Paramètre Actif, Compte TLS, Format TLS, Canal TLS, Réserve TLS,  Activer TLS, ID à distance, Code d’accès.  Rappel      Rappel  ...

  • Page 87: Communication : Suivez-Moi

    Agility Manuel dʹinstallation      Communication : Configuration PC Paramètre Par défaut Limite Téléphones Rappel        Définissez 3 numéros que la centrale pourra appeler pour établir une  communication via le logiciel de configuration. Si aucun numéro nʹa été défini, il  est possible de rappeler vers nʹimporte quel téléphone. Lʹinstallateur entrera un  numéro de téléphone lorsquʹil établira une communication avec la centrale. Si au  moins un numéro a été défini, il sera lʹunique numéro vers lequel un rappel  pourra être établi.   Lorsque le logiciel de configuration établit une communication avec la centrale,  il lui envoie son numéro de téléphone. (Ce numéro devra être défini en tant que  Tél. Modem ou Tél GSM dans le menu Paramètres de connexion du logiciel de  configuration).  Si la centrale identifie un des numéros comme celui prédéfini, lʹappel sera  raccroché et la centrale rappellera le même numéro.   Port Configuration PC  1000    Lʹadresse du port, à partir duquel une connexion au système peut être établie en utilisant  le logiciel de configuration sur le réseau IP.  4.4 Suivez-Moi En outre de la fonctionnalité de rapport au centre de télésurveillance, lʹAgility est doté  dʹune fonction Suivez‐Moi qui permet de transmettre les évènements du système à un un  utilisateur, via un message vocal, SMS ou par e‐mail. 16 destinations Suivez‐Moi peuvent  être paramétrées dans le système.  Communication : Suivez-Moi Paramètre...
  • Page 88 Agility Manuel dʹinstallation    Communication : Suivez-Moi Paramètre Par défaut Limite Définir SM : Type Rapport      Définit le type de transmission des évènements à une destination Suivez‐Moi :  Voix : le rapport sera transmis vocalement au numéro Suivez‐Moi via le réseau RTC ou  GSM (voir Pour les messages vocaux ci‐dessous). Le numéro de téléphone, y compris  l’indicatif régional ou des lettres particulières pour le transfert d’appel vers une  destination Suivez‐Moi définie en Type Voix devra être saisi dans le menu  Installateur Suivez‐Moi Définir SM.  SMS : les rapports seront transmis par SMS aux destinations Suivez‐moi. Chaque  message dʹévènement contient des informations qui incluent le nom du système, le type  et l’heure de lʹévènement. Le numéro de téléphone, y compris l’indicatif régional ou des  lettres particulières pour le transfert d’appel vers une destination Suivez‐Moi définie en  Type SMS devra être saisi dans le menu Installateur Suivez‐Moi Définir SM.  Email : le rapport à la destination Suivez‐moi sera transmis par email via IP ou GPRS  (voir Pour les rapports par Email ci‐dessous). Chaque email contient des informations qui  incluent le nom du système, le type et l’heure de lʹévènement. Lʹadresse email pour les  destinations Suivez‐Moi définies en type Email devra être saisie dans le menu    Installateur Suivez‐Moi Définir SM. Définir SM : Type Rapport : Choix Priorité      La transmission de rapports par audio ou email sera établie via différents canaux. Les  canaux facultatifs à disposition dépendent du matériel installé dans votre système. ...
  • Page 89 Agility Manuel dʹinstallation      Communication : Suivez-Moi Paramètre Par défaut Limite Défirni SM : Evènements  Chaque destination Suivez‐Moi peut être paramétrée pour ne recevoir que certains  évènements. Choisissez les évènements à rapporter à chaque numéro Suivez‐Moi.  Evènement Description Par défaut Alarmes  Intrusion  Alarme intrusion dans le système  Oui  Incendie  Alarme incendie dans le système   Oui  Urgence  Alarme dʹurgence dans le système   Oui  Panique   Alarme panique dans le système  Oui  Autoprotection  Alarme d’autoprotection dans le système  Non  Contrainte  Alarme contrainte dans le système de lʹutilisateur xx  Oui  Inactivité  Aucune indication de rapport de mouvements (sur les  Non  détecteurs définis en Inactivité)  Armement/Désarmement ...
  • Page 90 Agility Manuel dʹinstallation    Communication : Suivez-Moi Paramètre Par défaut Limite GSM   Défaut GSM   Problème GSM global (erreur de la carte SIM,  Non  disponibilité du réseau, qualité réseau, erreur de code  PIN, module de communication, mot de passe GPRS,  erreur IP GPRS, connexion GPRS, erreur de code PUK)  Défaut SIM   Nʹimporte quel défaut de la carte SIM  Non  Expiration SIM  Un rapport à une destination Suivez‐moi sera établi 30  Non  jours avant la date d’expiration de la carte SIM définie  pour une carte SIM prépayée.  Crédit SIM  Un message automatique de crédit SMS (ou tout autre  Non  message) reçu du numéro du prestataire prédéfini dans  Crédit SMS sera transmis au numéro Suivez‐Moi.  Environnement   Alerte gaz  Alerte gaz (gaz naturel) dans la zone définie en type  Oui  détecteur de gaz  Inondation  Alerte dʹinondation dans une zone définie en type  Oui  dʹinondation  Alerte CO  Alerte CO (monoxyde de carbone) dans une zone ...
  • Page 91 Agility Manuel dʹinstallation      Communication : Suivez-Moi Paramètre Par défaut Limite Défauts    Batterie Centrale  Indication de batterie faible sur l’unité principal de  Non  lʹAgility rétablie  Batterie Basse RF  Indication de batterie faible pour n’importe quel  Non  périphérique sans fil du système rétablie  Brouillage  Indication de brouillage dans le système rétabliee  Non  RF Perdu  Périphérique sans fil rétrouvé (après une perte)  Non  Coupure CA  Interruption de lʹalimentation principale CA rétablie  Non  Défaut RTC  Evènement de perte RTC rétabli  Non  Défaut IP   Problème de communication IP rétabli  Non  Défaut GSM   Problème général GSM rétabli  Non  Environnement   ...
  • Page 92 Agility Manuel dʹinstallation    Communication : Suivez-Moi Paramètre Par défaut Limite Paramètres      Permet de programmer des paramètres liés aux opérations exécutées avec la fonction  Suivez‐Moi.  Tentatives Suivez‐Moi  03  01‐15  Le nombre de fois où le numéro de téléphone Suivez‐Moi est recomposé en cas  d’échec de communication  Répétition Voix  01  01‐05  Le nombre de fois qu’un message vocal sera répété lors de l’établissement d’un  appel au numéro Suivez‐Moi.  Test Cyclique Suivez‐Moi      Le test cyclique vous permet de définir le laps de temps au cours duquel le  système établira automatiquement une communication vers une destination  Suivez‐Moi suite à un évènement de test cyclique.   Page 4-64...

  • Page 93: Programmation : Audio

    Agility Manuel dʹinstallation      5. Programmation : Audio Ce menu est utilisé pour définir les paramètres des messages vocaux. Le menu Audio intègre  les sous‐menus suivants :   1. Attribuer Message  2. Message Local  5.1 Attribuer Message Lʹinstallateur peut attribuer une étiquette vocale à une zone, partition ou sortie. Lorsquʹun  évènement surgit, cette étiquette vocale est audible en conséquence.   Chaque étiquette vocale peut comporter jusquʹà 4 messages. Chaque message aura été pré‐ enregistré et un numéro lui aura été assigné. Pour créer une étiquette vocale, lʹinstallateur  saisira le numéro de chaque message dans la séquence de l’étiquette. Le système reconnaît les  chiffres et diffuse les messages attribués à ces numéros. Par exemple : afin que le système  diffuse l’étiquette vocale ʺ Chambre bébé du premier étage ʺ lʹinstallateur saisira la séquence  suivante : 035 067 136 082.  Lʹannexe C reprend le répertoire des messages pré‐enregistrés, chacun étant identifié par un  numéro à trois chiffres.   Note : Les cinq premiers messages peuvent être personnalisé pour répondre aux exigences spécifiques du  client. Les termes personnalisés peuvent être enregistrés par téléphone. Chaque enregistrement dure 2    secondes. Pour attribuer une étiquette vocale, suivez cette procédure :  1. Allez dans le menu Programmation Audio Attribuer Message.  2. Sélectionnez le périphérique pertinent et allez sur Définir.  3. Entrez le numéro de chaque message souhaité (Voir Annexe C : Messages vocaux) et  appuyez sur  .  4. Allez sur Ecouter pour prendre connaissance de l’étiquette vocale.  5.3 Message Local S’il se produit un événement, le système peut faire part de la situation aux occupants des ...
  • Page 94 Agility Manuel dʹinstallation    Audio : Message Local Paramètre Description Par défaut Alarme Panique   Alarme panique   Oui  Autoprotection  Alarme d’autoprotection  Oui  Environnement  Alerte dʹinondation, de gaz, de CO ou de température  Oui  Armement Total  Système/partition armé(e) complètement  Oui  Armement Partiel  Système/Partition armé(e) partiellement  Oui  Désarmement  Système/Partition désarmé(e)  Oui  Etat Audible  Etat audible en appuyant sur le bouton dʹétat sur le  Oui  clavier/la télécommande  Entrée / Sortie  Système en délai dʹentrée ou de sortie  Oui  Armement Auto.  Système en processus dʹarmement automatique   Oui  Sortie On/Off  Sortie activée ou désactivée ...

  • Page 95: Enu Tests Système

    Agility Manuel dʹinstallation      Menu Tests Système Le menu suivant est utilisé pour effectuer des tests sur le système. Notez que chaque test  se réfère à la dernière activation du périphérique. Les tests peuvent être effectués sur les  éléments suivants :  1. Centrale  2. Zone  3. Télécommande  4. Clavier  5. Sirène  6. GSM  7. IP Centrale  8. Module E/S  1. Centrale Centrale Paramètre Par défaut Limite Niveau Bruit      Voir/Modifier  Pour visualiser la dernière mesure de niveau de bruit du récepteur du système,  et pouvoir la modifier.  Calibrer  Mesure le niveau de bruit courant du récepteur du système.  Sirène      Active la sirène de lʹunité principale.  Haut‐Parleur      Emet le message de test local : ʺMessage testʺ. ...

  • Page 96: Zone

    Agility Manuel dʹinstallation    2. Zone Zone Paramètre Par défaut Limite Test Communication    0‐99  Affiche les résultats des mesures prises suite à la dernière transmission (dernière  détection ou dernier signal de supervision). Pour recevoir une force de signal mise à  jour, activez le détecteur avant dʹexécuter le test de communication.  Test Batterie      Affiche les résultats du dernier test de batterie effectué après la dernière transmission.  Un message indiquant OK sʹaffiche si le test a réussi. Pour une valeur mise à jour, activez  le périphérique.  Test de Marche  Utilisé pour tester facilement le fonctionnement de chaque zone sélectionnée du système.  Il est recommandé dʹexécuter un test de marche une fois tous les périphériques sans fil  installés et également avant dʹeffectuer une opération de test.  Le LCD du clavier affiche les informations suivantes :   Zone xx : Decl AP Dft   Numéro de zone ; Decl : détection réussie ; AP : Détection d’autoprotection  ; Dft :  Batterie faible  Version  Ce menu indique la version firmware du détecteur bidirectionnel sélectionné.    3. Télécommande Télécommande Paramètre...

  • Page 97: Clavier

    Agility Manuel dʹinstallation      4. Clavier Clavier Paramètre Par défaut Limite Test Communication      Affiche les résultats des mesures prises après la dernière transmission. Pour recevoir une  force de signal mise à jour, activez le clavier avant dʹexécuter le test de communication.  Test Batterie      Affiche les résultats du test de batterie effectué après la dernière transmission. Un  message indiquant OK sʹaffiche si le test a réussi. Pour une valeur mise à jour, activez le  périphérique.  Version      Ce menu affiche des informations liées à la version firmware du clavier.  5. Sirène Sirène Paramètre Par défaut Limite Test Communication      Affiche les résulats des mesures prises suite à la dernière transmission (dernière  activation ou dernier signal de supervision). Pour recevoir une force de signal mise à  jour, activez la sirène avant dʹexécuter le test de communication.  Test Batterie   ...

  • Page 98: Ip Centrale

    Agility Manuel dʹinstallation    7. IP Centrale IP Centrale Paramètre Par défaut Limite Adresse IP      Affichez lʹadresse IP de lʹAgility  Version      Affichez la version de la carte IP  Adresse MAC      Affichez lʹadresse MAC de la carte IP  8. Module E/S Module E/S Paramètre Par défaut Limite Test Communication      Affiche les résultats des mesures prises après la dernière transmission. Pour recevoir une  force de signal mise à jour, activez lʹunité SP avant dʹexécuter le test de communication.  Test Batterie     ...

  • Page 99: Menu Activités

    Agility Manuel dʹinstallation      Menu Activités Lʹinstallateur peut effectuer des activités spéciales sur le système via le menu Activités.  Certaines de ces activités peuvent également être exécutées par lʹutilisateur.  Activités Paramètre Par défaut Limite Buzzer On/Off      Utilisé pour activer/désactiver le buzzer de lʹunité principale.  Temps de Veille Clavier  10 secondes  00‐60 secondes  Utilisé pour définir le temps de veille du clavier (Lʹaffichage LCD est éteint).  AP Sirène Muet      Utilisé pour rendre silencieuse une alarme initiée par une autoprotection pendant 20  minutes. Utilisez cette option par exemple, lorsque vous remplacez la batterie de la  sirène.  Annuler Rapport Programmation      Certains protocoles sont dotés dʹun code de rapport à la TLS pour entrer et quitter la  programmation de lʹinstallateur. Pour éviter ce rapport et gagner du temps, cette  fonction diffère de 2 minutes lʹémission dʹun rapport, ce qui permet à lʹinstallateur  dʹentrer dans le menu de programmation sans quʹun rapport ne soit effectué.  Exclure AP Boîtier      Offre la possibilité dʹignorer une condition d’autoprotection du boîtier. Si cette option est  sélectionnée, et qu’une condition d’AP se produit, il n’y aura pas d’alarme et donc pas de  transmission à la TLS, ni d’enregistrement dans le journal des évènements.  RAZ Installateur ...

  • Page 100: Menu Horloge

    Agility Manuel dʹinstallation    Menu Horloge Horloge Paramètre Par défaut Limite Heure & Date       Permet de définir la date et lʹheure du système. Cette définition est nécessaire pour  paramétrer les programmes horaires dans le système.  Programmes Horaires    On/Off  Vous permet dʹactiver ou de désactiver les schémas horaires préprogrammés dans le  logiciel de Configuration uniquement. 8 programmes horaires peuvent être définis dans  le système, au cours desquels le système s’armera / se désarmera automatiquement ou  les sorties programmables sactiveront automatiquement.  Horloge NTP      Utilisé pour obtenir une mise à jour automatique de lʹheure via le réseau IP ou GPRS.  Serveur NTP  Lʹadresse IP ou le nom du serveur NTP.  Port NTP  Le port du serveur NTP.  Fuseau (GMT)  Utilisez la touche   pour ajouter une heure. Utilisez la touche   pour  retirer une heure.  Menu Journal d’Evènements Permet la visualisation des évènements significatifs du système, avec la date et lʹheure.  Défilez dans la liste en utilisant les touches fléchées pour afficher les évènements dans le   ...

  • Page 101: Annexe A Codes De Rapport

    Agility Manuel dʹinstallation      Annexe A Codes de rapport Codes de rapport Paramètre Contact ID Catégorie de rapport Alarmes        Alarme panique   120  PA  Urgent  Rétablissement alarme panique  120  PH  Urgent  Alarme incendie  115  FA  Urgent  Rétablissement alarme incendie  115  FH  Urgent  Alarme médicale  100  MA  Urgent ...
  • Page 102 Agility Manuel dʹinstallation    Codes de rapport Catégorie de Paramètre Contact ID rapport Armement/Désarmement       Armement utilisateur  401  CL  Armer/Désarmer  Désarmement utilisateur  401  OP  Armer/Désarmer  Armement partiel  441  CG  Armer/Désarmer  Désarmement après alarme  458  OR  Armer/Désarmer  Armement par contact à clé  409  CS  Armer/Désarmer  Désarmement par contact à clé  409  OS  Armer/Désarmer  Armement automatique  403 ...
  • Page 103 Agility Manuel dʹinstallation      Codes de rapport Catégorie de Paramètre Contact ID rapport Rétablissement alarme inondation  154  WH  Urgent  Alarme gaz  151  GA  Urgent  Rétablissement alarme gaz  151  GH  Urgent  Alarme monoxyde de carbone  162  GA  Urgent  Rétablissement alarme monoxyde  162  GH  Urgent  de carbone  Alarme environnementale  150  UA  Urgent  Rétablissement alarme  150  UH ...
  • Page 104 Agility Manuel dʹinstallation    Codes de rapport Catégorie de Paramètre Contact ID rapport Perte clavier  355  BZ  Urgent  Rétablissement perte clavier  355    Urgent  Télécommandes       Armement  409  CS  Armer/Désarmer  Désarmement  409  OS  Armer/Désarmer  Batterie basse   384  XT  Non‐ urgent  Rétablissement batterie basse  384  XR  Non‐ urgent  Sirènes sans fil   ...
  • Page 105 Agility Manuel dʹinstallation      Codes de rapport Catégorie de Paramètre Contact ID rapport Sortie de programmation (à  628  RS  Armer/Désarmer  distance)  Test cyclique TLS   602  TX  Non‐ urgent  Polling TLS (invitation à émettre)  999  ZZ  Urgent  Rappel  411  RB  Non‐ urgent  Réinitialisation système  305  RR  Urgent  Alarme annulée  521  BC  Non‐ urgent  Début de l’écoute  606  LF ...

  • Page 106: Annexe B Messages Du Journal Des Evenements De L'installateur

    Agility Manuel dʹinstallation      Annexe B Messages du journal des évènements de l'installateur   Message évènement Description      Acquit Dft C=xx Les défauts du système ont été exclus par lʹutilisateur XX     Activation SP=xx   Activation de la sortie programmable numéro XX     Actv SP=xx TC=zz Activation de la sortie programmable XX par la télécommande ZZ   Ajout Auto GSM   Le module GSM a été ajouté à lʹunité principale     Ajout Carte IP Le module IP a été ajouté à lʹunité principale   Ajout MODEM    Le modem a été ajouté à lʹunité principale     Al Confirm Zn=xx ...
  • Page 107 Agility Manuel dʹinstallation      Message évènement Description    Batt. OK TC==yy Rétablissement du problème de batterie basse sur la télécommande        Batterie OK Z=xx  Rétablissement du problème de batterie basse sur la zone sans fil XX     Brouillage RF     Brouillage du récepteur sans fil     Brouillage Z=xx     Problème de brouillage sur la zone XX     CA OK Centrale  Rétablissement de l’alimentation CA dans l’unité principale   Changement SM=yy   Modification du numéro Suivez‐Moi YY     Chgement code=xx   Modification du code utilisateur XX   Chgment Tag=xx    Modification du tag de proximité pour lʹutilisateur XX     Com NOK Sirène=y  Problème de communication entre l’Agility et la sirène Y   ...
  • Page 108 Agility Manuel dʹinstallation        Message évènement Description      Echec Comm. GSM     Problème de communication entre le module GSM/GPRS et lʹAgility    Entrée en Prog.    Entrée en programmation de lʹinstallateur à partir du clavier ou du    logiciel de configuration     Err. Appel TLS=y  Problème de communication avec la TLS n° Y     Eve Inconnu    Alerte dʹun évènement inconnu     Excl. AP+Bell Ag Lʹalarme d’autoprotection du boîtier et de la sirène a été exclue     Exclusion Zne=xx   Zone XX exclue     Faux Code Alarme de code erroné     GSM: Code PIN OK  Le code PIN est correct  ...
  • Page 109 Agility Manuel dʹinstallation      Message évènement Description    Partiel Dist:P=y  Le système a été armé en mode PARTIEL via le logiciel de    configuration   Partiel Jour:P=y    Armement PARTIEL quotidien de la partition Y     Partiel:P=y C=zz    Partition Y armée par lʹutilisateur ZZ   Perte Sirène=y     La sirène Y est considérée comme perdue suite au test de    supervision     Perte Zone=xx    Zone sans fil n° XX perdue     Police Clavier=y  Alarme police (panique) à partir du clavier sans fil Y      Police TC=yy     Alarme police (panique) à partir de la télécommande YY     Prog. à Distance   Le système a été programmé via le logiciel de configuration Prog. Quittée    Sortie de la programmation de lʹinstallateur à partir du clavier ou du ...
  • Page 110 Agility Manuel dʹinstallation        Message évènement Description      Rtbl. Brouillage  Rétablissement du brouillage du récepteur sans fil   Suppr. Auto GSM  Le module GSM a été supprimé de lʹunité principale   Suppr. Carte IP  Le module IP a été supprimé de lʹunité principale     Suppr. MODEM   Le modem a été supprimé de lʹunité principale   Temp Basse  Zn=xx  Alerte de température basse sur la zone XX définie en tant que    détecteur de température    Temp Haute Zn=xx Alerte de température élevée sur la zone XX définie en tant que    détecteur de température      Tst Fct NOK Z=xx   La zone XX a échoué son test de fonctionnement     Z=xx Auto tst OK   Autotest OK sur la zone n° XX   Z=xx Autotst NOK ...

  • Page 111: Annexe C Messages Vocaux

    Agility Manuel dʹinstallation      Annexe C Messages Vocaux 152 Sécurité   001 Personnalisé 1 040 Chauffage central   080 Est  115 Milieu 153 Site   002 Personnalisé 2 041 Chez 081 Et  116 Monoxyde de carbone  154 Sortie   003 Personnalisé 3 042 Choc  082 Etage  117 Moteur   155 Sous   004  Personnalisé 4 043 Coin ...

  • Page 112: Annexe D Conformité Avec La Norme En 50131

    Agility Manuel dʹinstallation      Annexe D Conformité avec la norme EN 50131 Déclaration de conformité RISCO Group déclare par la présente que la série Agility des unités centrales et accessoires  a été conçue conformément aux normes :  EN50131‐1, EN50131‐3 Grade 2  EN50130‐5 classe Environnementale II   EN50131‐6 Type A  GB : DD243:2004, PD 6662:2004, ACPO (Police)  Etats‐Unis : FCC : Section 15B, FCC section 68   CANADA : CS‐03, DC‐01  Calculs possibles des clés logiques : Les codes logiques sont des codes entrés via le clavier sans fil pour autoriser un  accès de niveau 2 (les utilisateurs) et de niveau 3 (lʹinstallateur)  Tous les codes – structure à 4 chiffres : xxxx  Chaque caractère compris entre 0‐9 est susceptible dʹêtre utilisé  Il nʹexiste aucun code non autorisé, tous les codes compris entre 0000 et 9999 sont  acceptés  Il est impossible de créer de codes invalides, sachant quʹaprès la saisie du quatrième  chiffre, ʺlʹEntréeʺ se fait automatiquement. Le code est rejeté si vous tentez de créer  un code non‐existant.  Calculs possibles des touches physiques : Les touches physiques sont implémentées dans les télécommandes sans fils. ...

  • Page 113: Surveillance Du Système

    Agility Manuel dʹinstallation    Surveillance du système Lʹunité principale est surveillée et détecte les défauts CA, de batterie ou de batterie  faible etc.   Lʹextension dʹE/S sans fils est surveillée et détecte les défauts CA, de batterie ou de  batterie faible etc.  Les autres éléments sans fils sont surveillés pour les défauts de batterie basse. Paramétrage de l'Agility pour être conforme aux exigences de la norme EN 50131 Accédez au mode de programmation de lʹinstallateur.  Dans le menu système [1], sélectionnez [5] pour accéder au menu Configuration.  Dans le menu Configuration, sélectionnez [4] pour accéder à lʹoption Norme.   Choisissez EN 50131. Une fois sélectionnée, les changements suivants apparaissent dans  le logiciel de lʹAgility :  Paramètres Caractéristiques Conformité EN 50131 Temporisations      Délai coupure RTC  Immédiat (0 minute)  Délai dʹentrée  45 secondes (maximum autorisé) ...

  • Page 114: Annexe E Plans De Programmation De L'installateur

    Agility Manuel dʹinstallation      Annexe E Plans de programmation de l'installateur     1) Programmation Voir le menu de programmation en page E‐2.   2) Tests Système         1) Centrale         1) Niveau Bruit       2) Sirène       3) Haut‐Parleur       4) Batterie    ...
  • Page 115 Agility Manuel dʹinstallation      Menu de programmation de lʹinstallateur :                 1) Système           1) Tempos             1) Tempo E/S 1           2) Tempo E/S 2           3) Durée Sirène    ...
  • Page 116 Agility Manuel dʹinstallation        Suite….             4) EN 50131             Ctrl. Install.           Arm. si Défaut           Rétabl. Alarme           Log Eve Complet      ...
  • Page 117 Agility Manuel dʹinstallation      2) Périph. Radio           1) Adressage             1) Adressage RF           2) Par Nʹ Série                   2) Modification             1) Zones  ...
  • Page 118 Agility Manuel dʹinstallation        Suite…             2) Contrôle             Réveil RF       4) Sirènes             1) Nom           2) Nʹ de  Série        ...
  • Page 119 Agility Manuel dʹinstallation      3) Codes           1) Utilisateur             1) Nom           2) Partition           3) Autorité              Utilisateur        ...
  • Page 120 Agility Manuel dʹinstallation        Suite…             5) Paramètres             1) Code PIN           2) Centre SMS         3) Nv RSSI GSM            4) Tél. SIM        ...
  • Page 121 Agility Manuel dʹinstallation      Suite…         3) Config. PC             1) Sécurité             1) Code dʹAccès           2) ID à Distance           3) Verrou TLS         2) Rappel  ...
  • Page 122   Notes...

  • Page 123: Garantie Limitée De Risco Group

      Garantie limitée de RISCO Group RISCO Group, ses filiales et affiliés (« Vendeur ») garantissent que les produits sont  exempts de tout défaut de matériel ou de fabrication, dans des conditions normales  d’utilisation sur 24 mois à partir de la date de production. Vu que le vendeur n’installe pas  ou ne connecte pas le produit et vu que le produit est susceptible dʹêtre utilisé en  conjonction avec dʹautres produits non fabriqués par le vendeur, le vendeur nʹest pas en  mesure de garantir les performances du système de sécurité qui utilise ce produit. Les  obligations et responsabilités du vendeur sous les termes de cette garantie sont  expressément limitées à la réparation et au remplacement, à l’option du vendeur, dans une  durée raisonnable à dater de la livraison du produit ne répondant pas aux spécifications. Le  vendeur n’offre aucune garantie supplémentaire tacite ou expresse et décline  spécifiquement toute garantie quant à sa valeur commerciale ou à son aptitude à servir à  des fins particulières.  En aucun cas, le vendeur ne sera tenu responsable de dommages indirects ou accessoires  suite à une violation de toute disposition citée dans ce document ou de toute garantie,  explicite ou implicite, ou de toute autre responsabilité que ce soit.  Les obligations du vendeur, sous les termes de cette garantie n’incluront aucun frais de  transport ou dʹinstallation ou aucune responsabilité quant aux endommagements ou délais  directs, voir indirects.  Le vendeur ne peut garantir que son produit ne sera pas compromis ou contourné ; que  grâce au produit des blessures personnels ou un vol commis par un cambrioleur, un  incendie ou autre pourront être évités ; ou que le produit déclenchera dans tous les cas une  alerte ou offrira une protection adéquate. L’acheteur comprend qu’une alarme correctement  installée et maintenue ne pourra que réduire le risque de cambriolage, d’attaque ou  d’incendie sans avertissement, mais ne constituera en aucun cas une assurance ou une  garantie quant à l’occurrence de tels évènements, de blessures personnelles ou de vols de  biens.  Par conséquent, le vendeur ne pourra être tenu responsable des blessures personnelles,  endommagements à la propriété ou pertes fondés sur une allégation selon laquelle le  produit n’a pas émis d’avertissement. Cependant si le vendeur est tenu responsable,  directement ou indirectement, de toute perte, tout endommagement survenant sous les  termes de cette garantie limitée ou autre, quelqu’en soit la cause ou l’origine, la  responsabilité maximale du vendeur ne sera pas supérieure au prix d’achat du produit, et  constituera l’unique recours possible contre le vendeur.  Aucun employé ou représentant du vendeur n’est autorisé à modifier cette garantie de ...
