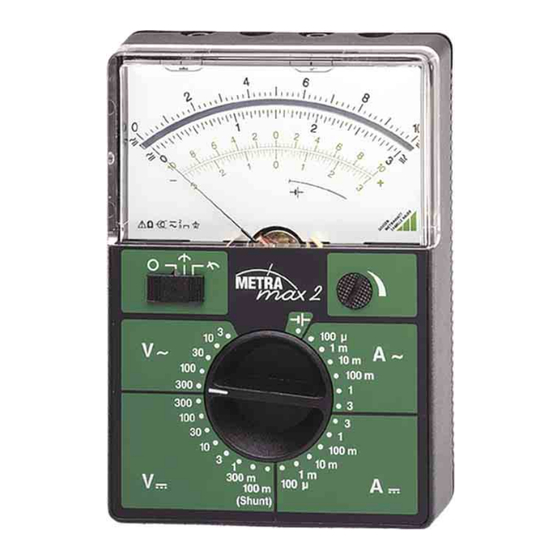

- Page 1 Mode d‘emploi METRAmax 2 3-348-734-02 Multimètre analogique 4/5.06...
- Page 2 Eléments de commande 6F22 1 Vis de réglage du zéro mécanique OFF sur l'échelle) 2 Sélecteur de mode de fonctionnement 3 Sélecteur rotatif pour plage de mesure 4 Bouton rotatif pour réglage du zéro électrique au milieu de l'échelle 5 Prises de sécurité 6 Ergot pour ouverture du boîtier 7 Compartiment des piles GMC-I Gossen-Metrawatt GmbH...
-
Page 3: Table Des Matières
Sommaire Page Caractéristiques et précautions de sécurité ....... 4 Description ................. 6 Utilisation ................7 Mise en service ................7 3.1.1 Connexion de la pile ................7 3.1.2 Contrôle du zéro mécanique .............. 7 3.1.3 Contrôle du zéro électrique ..............8 3.1.4 Contrôle de l'état de la pile .............. -
Page 4: Caractéristiques Et Précautions De Sécurité
CE. La déclaration de conformité peut être commandée chez GMC-I Gossen-Metrawatt GmbH. Le multimètre analogique METRAmax 2 a été fabriqué con- formément aux dispositions suivantes sur la sécurité : IEC 61010-1/EN 61010-1/VDE 0411-1. La sécurité de l'opéra- teur et de l'appareil est garantie dans la mesure où... - Page 5 • Le METRAmax 2 ne doit pas être utilisé pour effectuer des mesures sur des circuits à décharge en effet de couronne (haute tension). • Il faut faire particulièrement attention pour effectuer des mesures sur des circuits HF. Ils peuvent contenir des tensions composées dangereuses.
-
Page 6: Description
Description Le METRAmax 2 comporte un commutateur et un sélec- teur rotatif permettant de sélectionner, respectivement, le mode de fonctionnement et la plage de mesure souhaités. Un miroir est situé en dessous de l'échelle. Le boîtier plastique robuste et les rubis élastiques du mécanisme de mesure magnétoélectrique insensible aux... -
Page 7: Utilisation
3.1.2 Contrôle du zéro mécanique Lorsque l'on contrôle le zéro mécanique, METRAmax 2 doit être débranché de tout circuit de mesure . ➭ Positionner le sélecteur de mode de fonctionnement (2) sur "0"... -
Page 8: Contrôle Du Zéro Électrique
➭ L'aiguille doit se trouver exactement sur le trait corres- pondant au repère " OFF" ➭ Le cas échéant, corriger la dérive en agissant sur la vis de réglage (1), située au dos de l'appareil, au moyen d'un tournevis 3.1.3 Contrôle du zéro électrique ➭... -
Page 9: Mesure De La Tension
➭ Mettre le sélecteur rotatif pour plage de mesure (3) sur la position souhaitée : V 300 V...100 mV ➭ Brancher METRAmax 2 sur l'objet à mesurer ➭ Lire la valeur mesurée : échelle noire Mode de fonctionnement : zéro électrique au milieu de l’échelle ➭... -
Page 10: Mesure Directe De La Tension Alternative Jusqu'à 300 V
➭ Positionner le sélecteur rotatif pour plage de mesure (3) sur la position souhaitée : V 300 V...100 mV ➭ Brancher le METRAmax 2 sur l'objet à mesurer ➭ Lire la valeur mesurée : échelle noire Pour maintenir l'influence de la fréquence à un niveau le plus bas possible, la prise "... -
Page 11: Mesure De L'intensité
Avant de sélectionner une plage de mesure infé- rieure, vérifier les deux composantes de tension. 3.3 Mesure de l’intensité Pour toutes mesures d'intensité, METRAmax 2 doit être branché en série avec le consommateur de courant sur le fil à plus faible potentiel par rapport à la terre. -
Page 12: Mesure De L'intensité Continue Via Des Shunts
➭ Vérifier que l'aiguille se trouve bien sur le zéro du milieu de l'échelle (voir le chapitre 3.1.3, page 8) ➭ Brancher METRAmax 2 comme illustré sur le schéma de câblage ➭ Lire la valeur mesurée : échelle rouge +/–... -
Page 13: Mesure De L'intensité Alternative
➭ Vérifier que l'aiguille est bien située sur le zéro du milieu de l'échelle (voir le chapitre 3.1.3, page 8) ➭ Brancher METRAmax 2 sur l'objet à mesurer ➭ Lire la valeur mesurée : échelle rouge +/– 3.3.3 Mesure de l’intensité alternative ➭... -
Page 14: Caractéristiques Techniques
Caractéristiques techniques Plages de mesure Tension continue Résistance interne Intensité continue Chute de tension et alternative et alternative 100 μA / 100 mV 10 MΩ 55 mV 300 mV 10 MΩ 1 mA / 55 mV 10 MΩ 10 mA / 55 mV 3 V / 10 MΩ... - Page 15 Conditions d’environnement Température de stockage –25 ... 65 °C (sans piles) Humidité relative 75% maxi, sans condensation Alimentation électrique Pile Pile plate 9 V, IEC 6 L R61 (IEC 6F22), mise hors circuit automa- tique de la pile après 45 minutes Protection contre les surcharges Fusible F3,15 H/250 V selon DIN VDE 0820 partie 22/EN 60127-2 protège les circuits électriques contre...
-
Page 16: Entretien
à cet effet ou un chiffon humide. 5.4 Reprise et élimination respectueuse de l'environnement Le METRAmax 2 est un produit de Catégorie 9 selon la loi ElektroG (Instruments de surveillance et de contrôle). Cet appareil n'est pas soumis à la directive RoHS. -
Page 17: Service Réparation Et Pièces De Rechange Laboratoire D'étalonnage Dkd Et Service De Location D'appareils
Service réparation et pièces de rechange Laboratoire d'étalonnage DKD * et service de location d'appareils En cas de besoin, adressez-vous à: GMC-I Gossen-Metrawatt GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg, Allemagne Téléphone +49 911 86 02 - 0 Télécopie +49 911 86 02 - 2 53 E-mail service@gossenmetrawatt.com Cette adresse n'est valable que pour l'Allemagne. - Page 18 Partenaire compétent L'entreprise GMC-I Gossen-Metrawatt GmbH est certifiée selon DIN EN ISO 9001:2000. Notre laboratoire d'étalonnage DKD est accrédité selon DIN EN ISO/IEC 17025 auprès de l'Institut Fédéral Phy- sico-Technique (Physikalisch-Technische Bundesanstalt) et du Service d'Etalonnage Allemand (Deutscher Kalibrier- dienst) sous le numéro DKD-K-19701. Notre compétence en technique de mesure s'étend des procès-verbaux d'essai jusqu'au certificat d'étalonnage DKD en passant par les certificats d'étalonnage d'usine.
-
