Sommaire des Matières pour Gossen MetraWatt METRAPHASE 1
- Page 1 Mode d’emploi METRAPHASE 1 3-348-991-37 Indicateur d’ordre de phases 10/6.11...

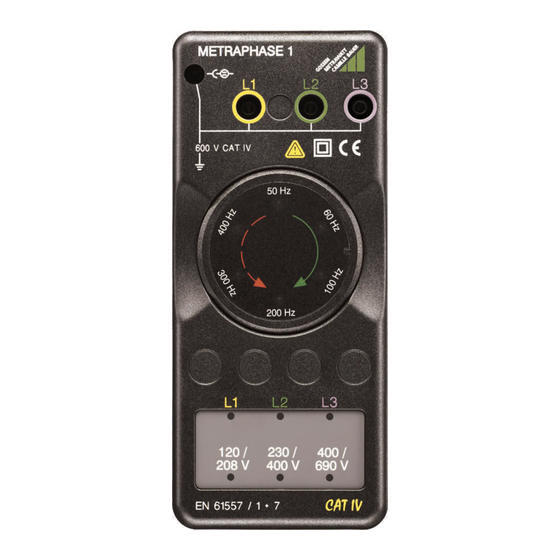

- Page 2 600 V CAT IV 120/ 230/ 400/ 208V 400V 690V EN 61557 / 1 + 7 Prises des phases L1 à L3 LED de rotation pour l'affichage de la fréquence et du sens de rotation du champ Sens de rotation du champ et fréquence Flèche verte : champ tournant à...
-
Page 3: Table Des Matières
Sommaire Page Remarques concernant la sécurité ......... 3 Application ..............5 Mise en service ............... 5 Utilisation ................ 6 Indication de la tension ............6 Montage tripolaire ............. 6 Montage bipolaire ............. 7 Caractéristiques techniques de l'indicateur d'ordre de phases ........8 Maintenance .............. - Page 4 Il faut impérativement respecter les mesures de sécurité suivantes : • Cet appareil ne doit être utilisé que par des personnes capables de discerner les dangers de contact et de prendre les mesures de sécurité qui s'imposent. Les dangers de contact sont particulièrement élevés lorsque la présence de tensions supérieures à...
-
Page 5: Application
Application Cet appareil offre les fonctions de mesure et de contrôle suivantes : • Indication d'ordre de phases • Indication de tension • Indication de fréquence Vous ne devez prendre de mesure selon DIN EN 61010- 031 dans un environnement selon la catégorie de mesure III et IV qu'avec le capuchon de sécurité... -
Page 6: Utilisation
Attention ! Pour éviter des résultats incorrectes, il faut toujours connecter premièrement la borne L1 de METRAPHASE 1. Montage tripolaire Champ tournant à droite symétrique En cas de mesure d'un champ tournant à droite symé-... -
Page 7: Montage Bipolaire
Montage bipolaire Cet appareil permet aussi de déterminer l'ordre des phases avec seulement 2 cordons de raccordement à condition que la fréquence du réseau soit de 50 ou 60 Hz. Ð Branchez d'abord le connecteur L1 sur la phase L1 et le connecteur L2 sur la phase L2. -
Page 8: Caractéristiques Techniques De L'indicateur D'ordre De Phases
Caractéristiques techniques de l'indicateur d'ordre de phases Fréquence du réseau Fréquence Plage de tolé- Plage d'affichage Affichage nominale rance 50 Hz 50 Hz 49,4 ... 50,7 Hz 49,2 ... 50,9 Hz – LED activée 50 Hz et 60 Hz — 51,1 ... - Page 9 Conditions de référence +23 °C ± 2 K Temp. d’environnement Humidité relative 40 ... 60 % 4,5 V ± 0,25 V Tension des piles 230/400 V ± 0,5 % Tension du secteur 50 Hz ± 0,1 Hz Fréquence du secteur Forme d'onde de la tension du secteur sinusoïdale, écart entre la valeur...
-
Page 10: Maintenance
Maintenance Piles Attention ! Débranchez l'appareil du circuit de mesure avant de l'ouvrir pour remplacer les piles. Avant de mettre l'appareil en service pour la première fois ou après une longue période de stockage, vérifiez que les piles n'ont pas coulé; ce contrôle doit être effectué réguliè- rement. -
Page 11: Reprise Et Élimination Respectueuse De L'environnement
Reprise et élimination respectueuse de l'environnement Cet appareil est un produit de Catégorie 9 selon la loi ElektroG (Instruments de surveillance et de contrôle). Cet appareil n'est pas soumis à la directive RoHS. Conformément à WEEE 2002/96/CE et ElektroG, nos appareils électriques et électroniques (à partir de 8/2005) sont marqués du symbole ci-contre selon DIN EN 50419. -
Page 12: Service Réparation Et Pièces De Rechange
Service réparation et pièces de rechange centre d'étalonnage et service de location d'appareils En cas de besoin, adresser-vous à : GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Allemagne Téléphone +49 911 817718-0 Télécopie +49 911 817718-253 E-mail service@gossenmetrawatt.com www.gmci-service.com Cette adresse n´est valable que pour l'Allemagne.
