B. Exigences du câblage électrique
Câblage du système d'allumage
Intellifire™ Tactile
AVERTISSEMENT! Risque de décharge électrique ou
d'explosion! NE PAS brancher un câble d'alimentation
à contrôle IPI à un circuit commuté. Toute erreur de câblage
désactive le verrouillage de sécurité IPI.
• Consultez la figure 6.2, Schéma du câblage IntelliFire
Tactile (IPI).
• Cet appareil est équipé d'une vanne de contrôle Intellifire
fonctionnant sous une tension d'alimentation de 6 volts.
• Assurez-vous que le transformateur 6 V est branché
à l'ensemble du câble fourni de pour alimenter l'unité
OU installez 4 piles AA (non incluses) dans le bloc-piles
avant l'utilisation.
• L'interrupteur de réinitialisation doit être installé et en position
« ON » pour que l'appareil fonctionne.
TÉLÉCOMMANDE
IFT-RC400
INTERRUPTEUR
MURAL SANS FIL
IFT-RC150
(FACULTATIF)
2166-303 (GPL)

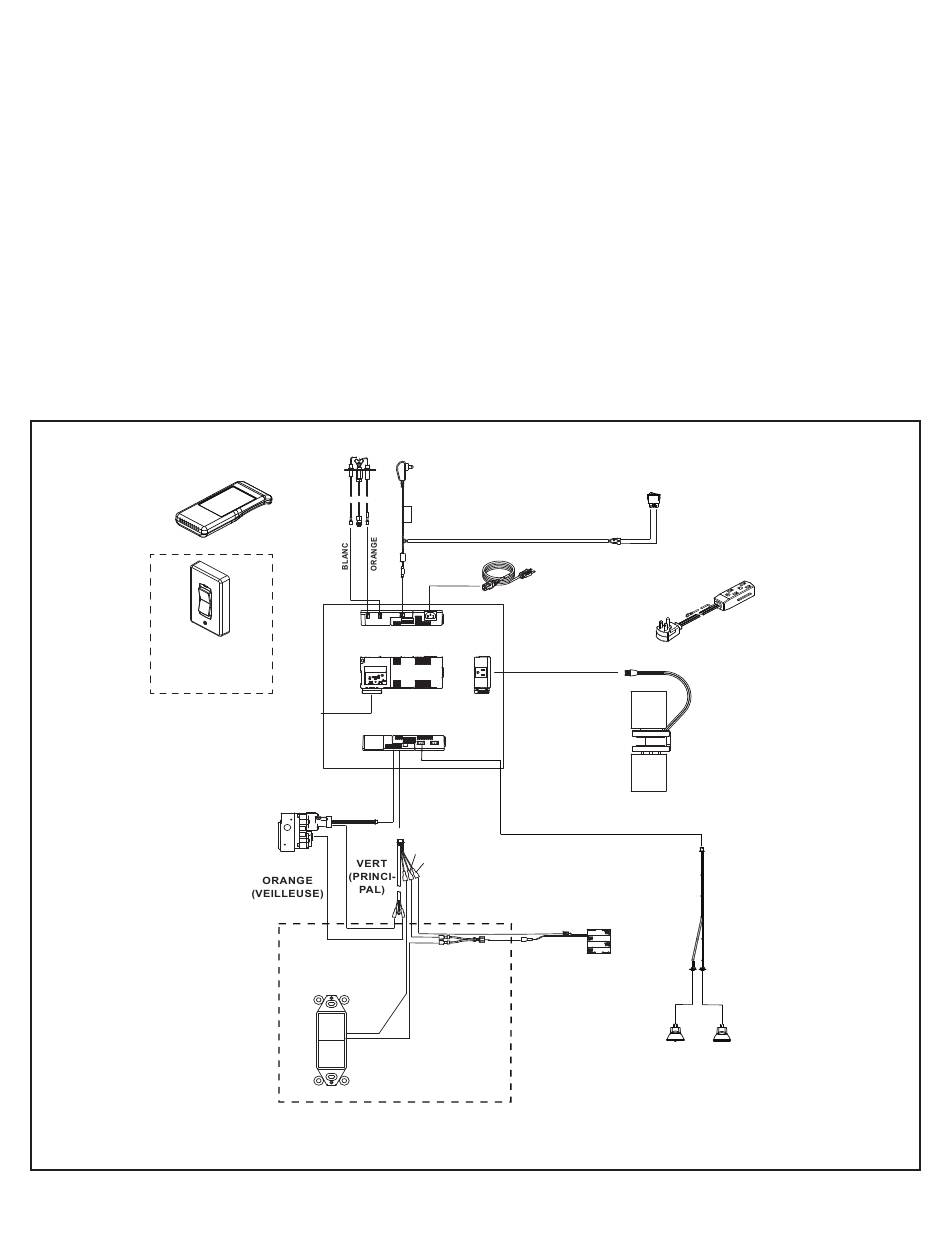

Figure 6.2 Schéma du câblage IntelliFire™ Tactile
Quadra-Fire • EXCURSION-I, EXCURSION-II, EXCURSION-III Manuel d'installation • 2538-980MFR • 12/20
CAPTEUR
DE FLAMME ALLUMEUR
2550-013 (GN)
2550-014 (GPL)
S
I
VUE ARRIÈRE
2326-130
VUE DU
DESSUS
MODULE RF
2326-120
VUE FRONTALE
2166-302 (GN)
6 BROCHES
BRUN
CONTRÔLE
ON/OFF DE
L'APPAREIL
BRUN
NOIR
WSK-21-W
TM
POUR CORDON D'ALIMENTATION
110-120 V C.A.
2326-191
POUR CORDON
D'ALIMENTATION
110-120 V C.A.
2326-152
2326-150
VUE
LATÉRALE
VENTILATEUR 110-120 V C.A.
BLK
ROGUE
2326-132
BLOC-PILES
ROUGE
NOIR
NOIR
RÉPARTITEUR
2326-134
2187-198
(FACULTATIF)
*
INTERRUPTEUR DE
2206-299
RÉINITIALISATION DU MODULE
(SITUÉ SUR L'ENCADREMENT)
*
L'interrupteur de réinitialisation
doit être installé et en position
« ON » pour que l'appareil
fonctionne.
CORDON D'ALIMENTATION
2201-024
GFK-160A
ENSEMBLE DE CÂBLAGE
DE L'ÉCLAIRAGE
2532-017
AMPOULES HALOGÈNE (X 2)
2201-150
PAS UNE OPTION AVEC MODÈLES 25 po
29
