Y
PAS DE REVÊTEMENT DE
SOL ADHÉSIF / VINYLE

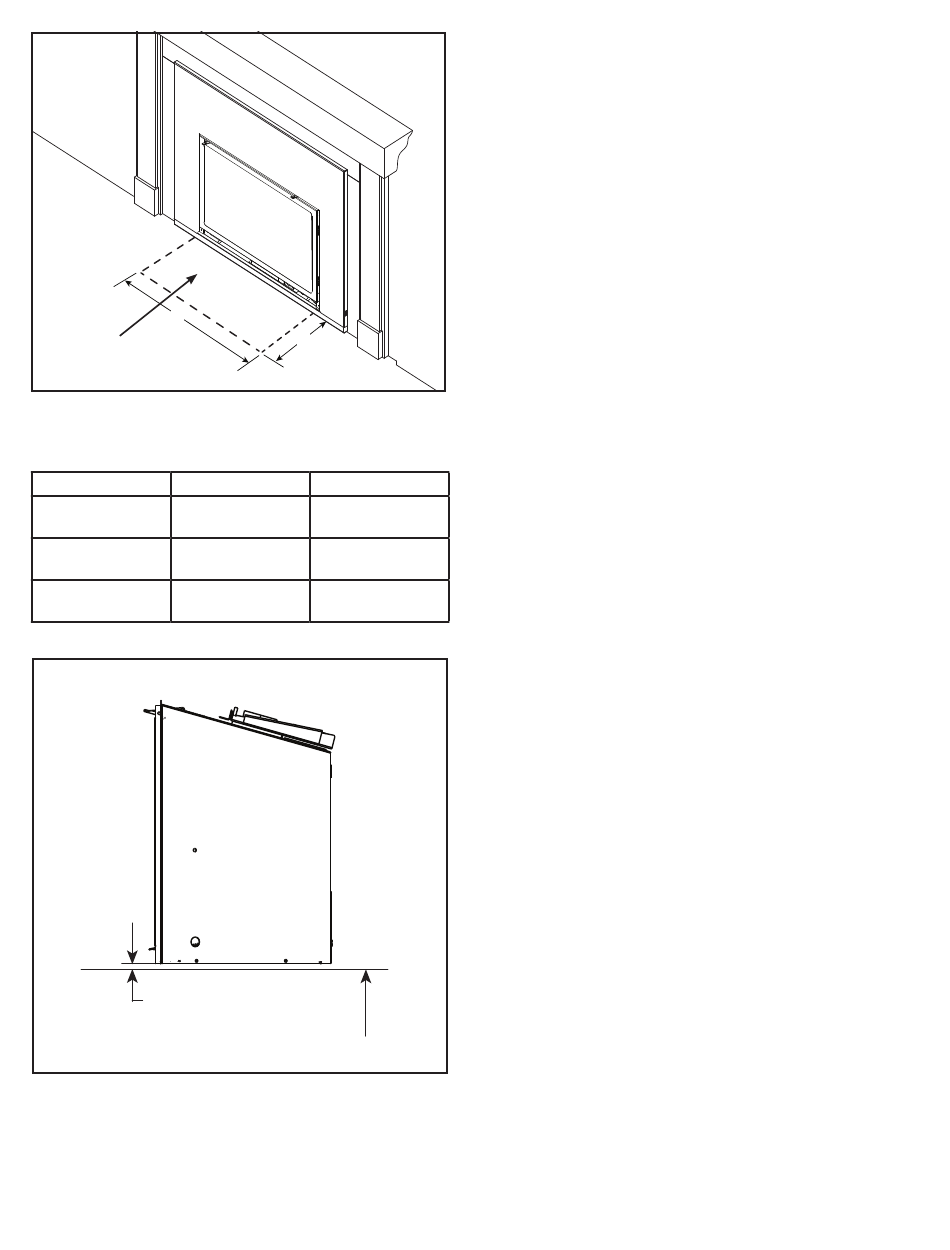

Figure 3.19 Âtre - Exception sur les matériaux inflammables
Revêtement de sol adhésif / vinyle -
Valeurs minimales
Taille de l'appareil Profondeur (X)
635 mm (25 po) 406 mm (16 po)
762 mm (30 po) 406 mm (16 po)
899 mm (35 po) 406 mm (16 po)
VUE LATÉRALE
MINIMUM 1/4 PO. (6 MM) REQUIS
SOL INFLAMMABLE SOUS L'APPAREIL
Figure 3.20 Dégagement pour le plancher de combustible solide
Quadra-Fire • EXCURSION-I, EXCURSION-II, EXCURSION-III Manuel d'installation • 2538-980MFR • 12/20
X
Largeur (Y)
654 mm
(25-3/4 po)
781 mm
(30-3/4 po)
908 mm
(35-3/4 po)
