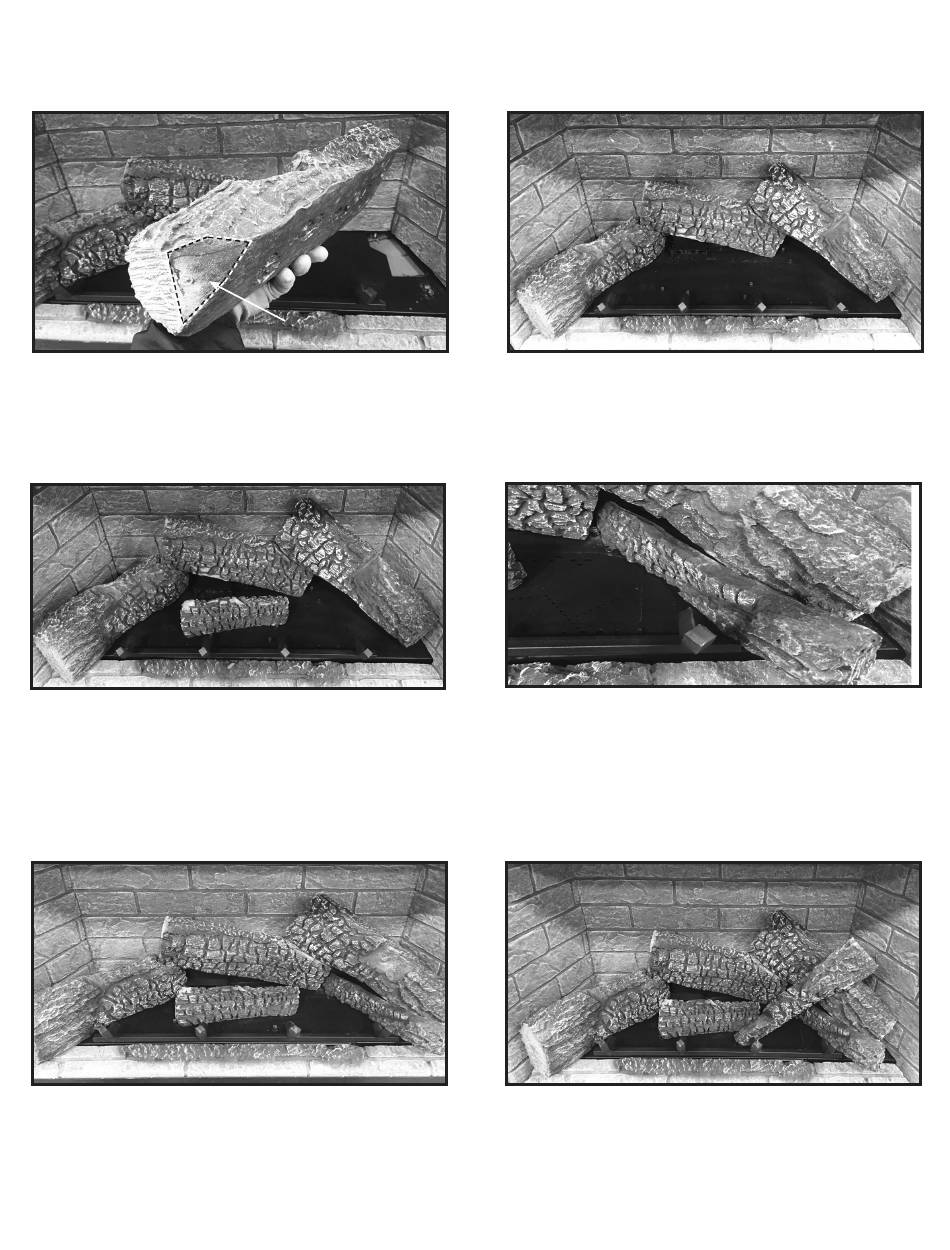

BÛCHE Nº 3 : Placez le côté inférieur droit de la bûche n° 3 contre la broche H et l'extrémité brûlée de la bûche n° 3 sur le plat de la bûche
n° 2. Faites tourner la bûche de manière à ce que la zone plane de la face arrière soit au ras du réfractaire de la face droite. Faites glisser
l'extrémité brûlée de la bûche n° 3 jusqu'à ce qu'elle entre en contact avec le réfractaire arrière. Voir la figure 30 et 31.
Figure 30. Bûche nº 3
BÛCHE Nº 4 : Placez le bout gauche de la bûche n° 4 contre la broche A et posez-la à plat sur le brûleur. Faites tourner la bûche vers
l'avant jusqu'à ce qu'elle entre en contact avec les broches C et E. La bûche entrera en contact avec les trois broches. Voir la figure 32.
A A
Figure 32. Bûche nº 4 installée
BÛCHE Nº 5 : La pointe de l'extrémité brûlée de la bûche n° 5 entrera en contact avec la broche G et l'extrémité de l'écorce reposera sur
la grille entre la dent n° 4 et la bûche n° 3. Voir les figures 33 et 34.
BÛCHE Nº 6 : Placez la pointe brûlante de la bûche n° 6 contre la broche D et l'extrémité de la dent de la grille n° 3. Placez le bout de
l'écorce dans l'encoche de la bûche n°3. Voir la figure 35.
Figure 34. Bûche nº 5 installée
Quadra-Fire • EXCURSION-I, EXCURSION-II, EXCURSION-III Manuel d'installation • 2538-980MFR • 12/20
3 3
ZONE PLANE
ZONE PLANE
4
4
E E
C
C
3 3
5
5
G
G
4 4
Figure 31. Bûche nº 3 installée
4 4
G G
Figure 33. Bûche nº 5 installée
Figure 35. Bûche nº 6 installée
2 2
3
3
H H
3 3
5 5
6 6
D
D
49
