Fjerning av innsatsverktøy uten SDS-plus
(se bilde H)
Hold holderingen 17 til den selvspennende
byttechucken fast. Åpne verktøyfestet ved å
dreie den fremre hylsen 16 i pilretning til verk-
tøyet kan tas ut.
Støvavsug med Sugfix (tilbehør)
Montering av Sugfix (se bilde I)
Til støvavsugingen trenger man en sugfix (tilbe-
hør). Ved boring fjærer sugfix tilbake, slik at sug-
fix-hodet alltid holdes tett mot undergrunnen.
Trykk på tasten for dybdeanleggsinnstilling 11 og
ta dybdeanlegget 12 ut. Trykk på tasten 11 igjen
og sett sugfix forfra inn i ekstrahåndtaket 13.
Du tilkobler en avsugslange (diameter 19 mm,
tilbehør) til avsugåpningen 18 på sugfixen.
Støvsugeren må være egnet til materialet som
skal bearbeides.
Ved avsuging av spesielt helsefarlig, kreftfrem-
kallende eller tørt støv må du bruke en spesial-
støvsuger.
Innstilling av boredybden på Sugfix
(se bilde J)
Du kan bestemme den ønskede bordybden X
også ved montert sugfix.
Skyv SDS-plus-innsatsverktøyet helt inn verktøy-
festet SDS-plus 3. Bevegeligheten til SDS-plus-
verktøyet kan ellers føre til en gal innstilling av
boredybden.
Løsne vingeskruen 22 på Sugfix.
Sett elektroverktøyet godt på stedet som skal
bores uten å slå det på. SDS-plus-innsatsverk-
tøyet må da ligge mot flaten.
Forskyv føringsrøret 23 til Sugfix slik i holderen
at Sugfix-hodet ligger på flaten som skal bores.
Skyv føringsrøret 23 ikke lenger over teleskoprø-
ret 21 enn nødvendig, slik at en så stor del av
skalaen på teleskoprøret 21 som mulig er synlig.
Trekk vingeskruen 22 fast igjen. Løsne klemskru-
en 19 på dybdeanlegget til Sugfix.
Forskyv dybdeanlegget 20 slik på teleskoprøret
21 at avstanden X som vises på bildet tilsvarer
ønsket boredybde.
Trekk klemskruen 19 fast i denne posisjonen.
Bosch Power Tools
Bruk
Igangsetting
Ta hensyn til strømspenningen! Spenningen
til strømkilden må stemme overens med an-
givelsene på elektroverktøyets typeskilt.
Elektroverktøy som er merket med 230 V
kan også brukes med 220 V.

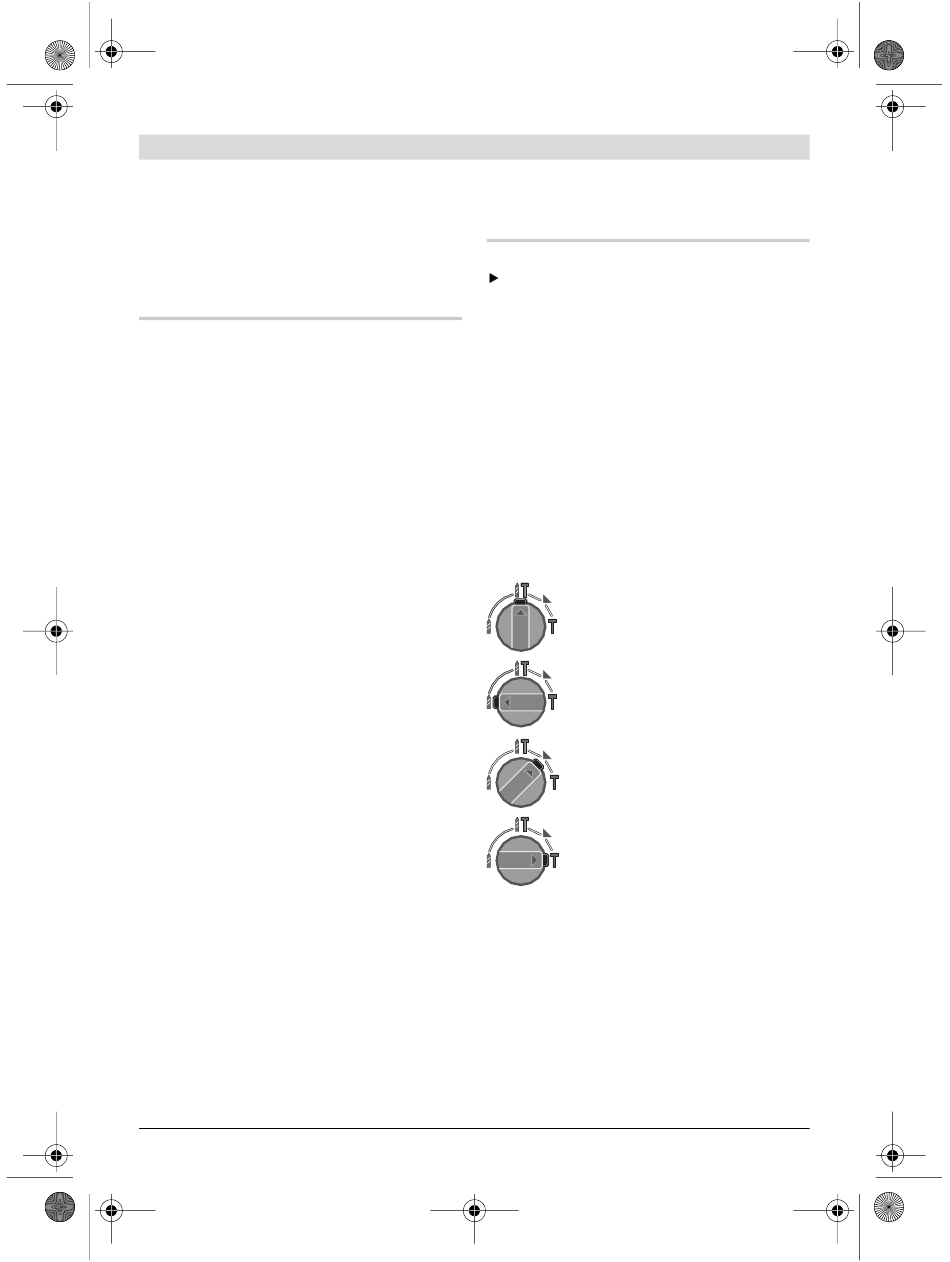

Innstilling av driftstypen
Med slag-/dreiestopp-bryteren 10 velger du
driftstypen til elektroverktøyet.
Merk: Du må kun endre driftstypen når elektro-
verktøyet er slått av! Elektroverktøyet kan ellers
ta skade.
Trykk frigjøringsknappen 9 til skifting av driftsty-
pen og drei slag-/dreiestopp-bryteren 10 i øn-
sket posisjon, til den hørbart går i lås.
Posisjon til hammerboring i betong
eller stein
Posisjon til boring uten slag i tre,
metall, keramikk og kunststoff
pluss til skruing og gjengeskjæring
Posisjon Vario-Lock til innstilling av
meiselposisjonen
I denne posisjonen går slag-/dreie-
stopp-bryteren 10 ikke i lås.
Posisjon til meisling
