Usisavanje prašine sa Saugfix (pribor)
Montaža Saugfix (vidjeti sliku I)
Za usisavanje prašine potreban je Saugfix (pri-
bor). Kod bušenja će Saugfix odskočiti natrag,
tako da će se glava Saugfix uvijek neposredno
držati na podlozi.
Pritisnite tipku za namještanje graničnika dubi-
ne 11 i uklonite graničnik dubine 12. Ponovno
pritisnite tipku 11 i umetnite Saugfix sa prednje
strane u dodatnu ručku 13.
Priključite usisno crijevo (promjera 19 mm,
pribor) na usisni otvor 18 Saugfixa.
Usisavač mora biti prikladan za obrađivani
materijal.
Kod usisavanja suhe prašine ili prašine koja je
posebno opasna za zdravlje, treba koristiti
specijalni usisavač.
Namještanje dubine bušenja na Saugfix
(vidjeti sliku J)
Željenu dubinu bušenja X možete utvrditi i kod
montiranog Saugfix.
Uvucite SDS-plus radni alat do graničnika u
stezač alata SDS-plus 3. Mogućnost pomicanja
SDS-plus alata mogla bi inače dovesti do
pogrešnog namještanja dubine bušenja.
Otpustite leptirasti vijak 22 na Saugfix.
Stavite električni alat bez uključivanja čvrsto na
bušeno mjesto. SDS-plus radni alat mora se kod
toga osloniti na bušeno mjesto.
Pomaknite vodeću cijev 23 Saugfix-a u njegovom
držaču, tako da Saugfix glava naliježe na bušenu
površinu. Vodeću cijev 23 ne pomičite preko
teleskopske cijevi 21 dalje nego što je potrebno,
tako da na teleskopskoj cijevi 21 ostane vidljiv
po mogućnosti veliki dio skale.
Ponovno stegnite leptirasti vijak 22. Otpustite
stezni vijak 19 na graničniku dubine Saugfix.
Pomaknite graničnik dubine 20 tako na
teleskopskoj cijevi 21, da razmak X prikazan na
slici odgovara vašoj željenoj dubini bušenja.
Stegnite stezni vijak 19 u ovom položaju.
Bosch Power Tools
Rad
Puštanje u rad
Pridržavajte se mrežnog napona! Napon
izvora struje mora se podudarati s
podacima na tipskoj pločici električnog
alata. Električni alati označeni s 230 V mogu
raditi i na 220 V.

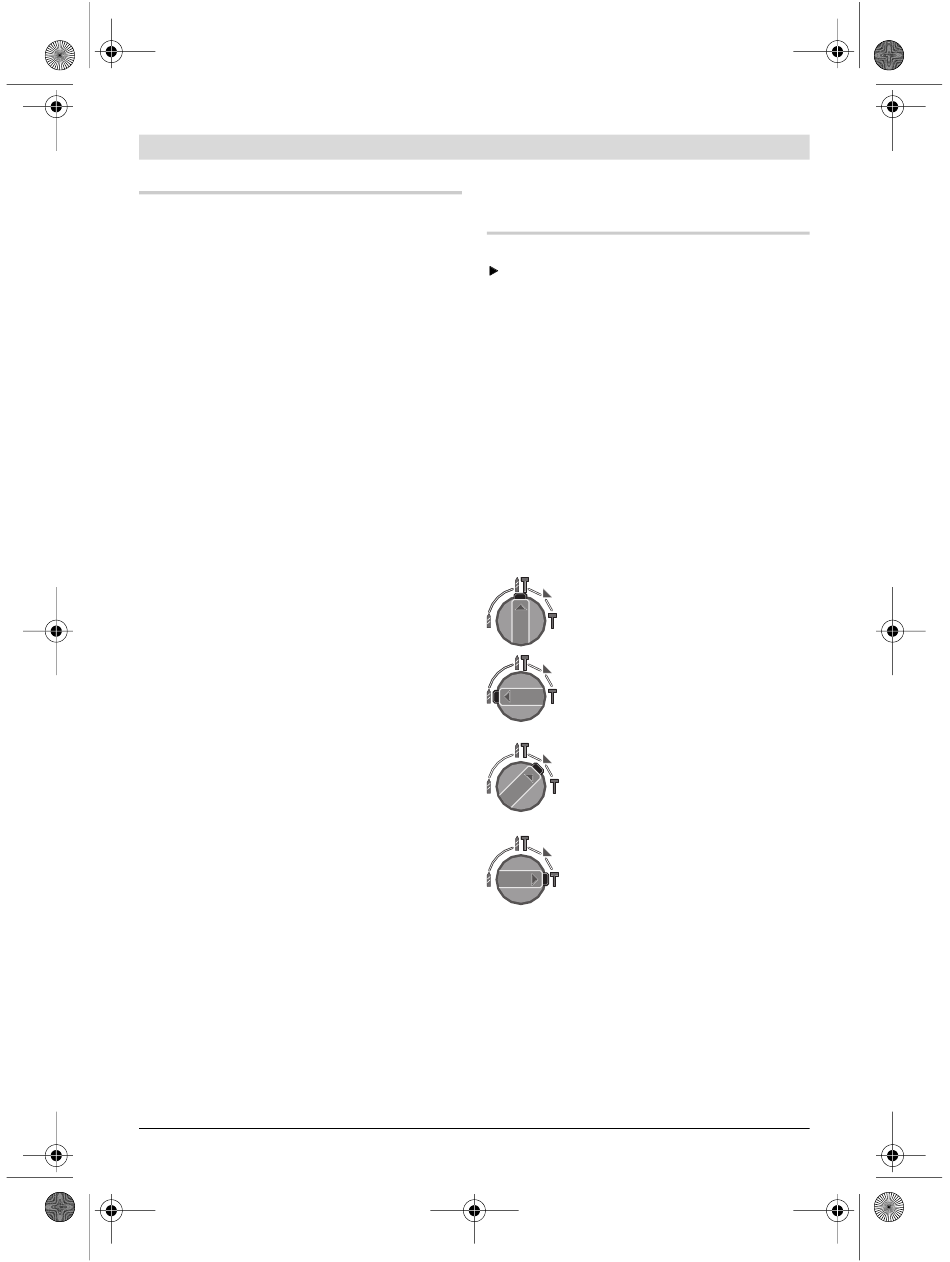

Namještanje vrste rada
Sa prekidačem za zaustavljanje udaraca/rotacije
10 odaberite način rada električnog alata.
Napomena: Vrstu rada promijenite samo kod is-
ključenog električnog alata! Električni alat bi se
inače mogao oštetiti.
Za promjenu načina rada pritisnite tipku za de-
blokiranje 9 i okrenite prekidač za zaustavljanje
udaraca/rotacije 10 u željeni položaj, dok se ne
čuje osjetno preskakanje.
Položaj za bušenje čekićem u beton
ili kamen
Položaj za bušenje bez čekića u
drvo, metal, keramiku i plastiku,
kao i za uvijanje vijaka i rezanje
navoja
Položaj Vario-Lock za reguliranje
položaja rada sa dlijetom
U ovom položaju još neće uskočiti
prekidač za zaustavljanje
udaraca/rotacije 10.
Položaj za rad sa dlijetom
