100794 - 4 082 kg (9 000 lb) TREUIL

ASSEMBLAGE

Ce treuil CPE de 4 082 kg (9 000 lb) est conçu selon
un modèle à boulon, un standard pour cette catégorie
de treuils. Plusieurs trousses de montage qui utilisent
ce modèle à boulon sont offertes pour la plupart des
camions, VUS et VTT. Si vous ne pouvez trouver de
trousse localement, communiquez avec CPE et nous vous
donnerons le nom d'un détaillant.
MISE EN GARDE
Les boulons de montage doivent être de dimension
SAE de catégorie 5, ou mieux, et le couple de serrage
de 34 pieds-livre.
MISE EN GARDE
Si une plaque de montage est utilisée, s'assurer que
les trois sections principales (moteur, tambour et
boîtier d'engrenage) sont bien alignés. Un alignement
adéquat du treuil permettra une répartition égale de la
charge nominale globale.
Le type de véhicule sur lequel le treuil et le plaque
de montage seront appliqués déterminera le type
de trousse de montage à utiliser (adaptateur de
remorquage Speed Mount
régulier ou trousse de montage spéciale).

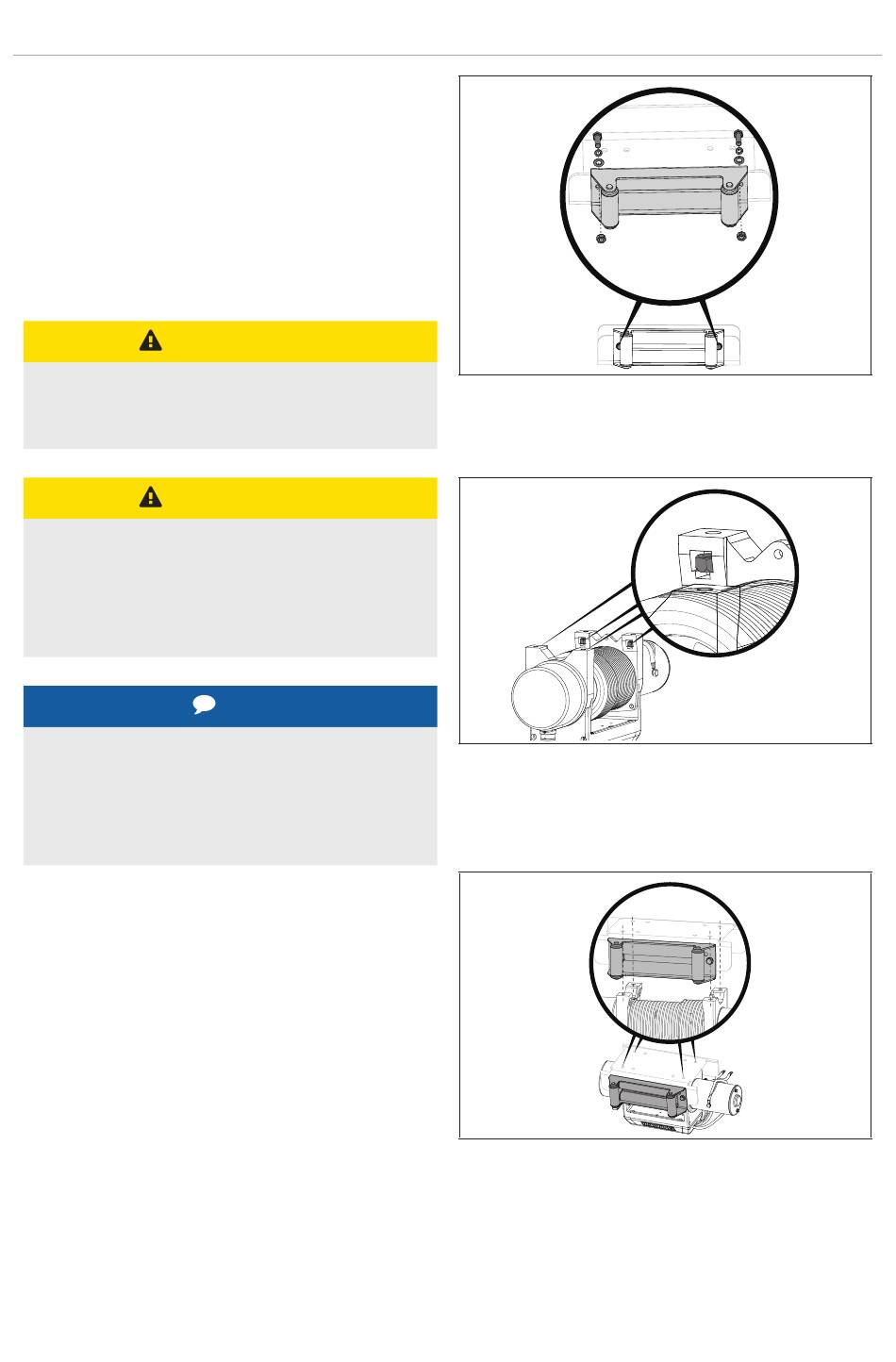

Montage du treuil

1. Insérer deux (2) boulons M10 × 35 dans le trou du
canal de montage ou de la plaque (non inclus) et
fixer le chaumard à rouleaux au canal de montage
avec deux (2) rondelles plates, rondelles frein et
écrous M10 fournis.
AVIS
, plaque de montage
MC
2. Retourner le treuil à l'envers. Insérer quatre (4)
écrous M10 dans les trous du treuil.
3. Placer l'adaptateur de plaque de montage sur le
treuil en s'assurant que le treuil soit centré sur le
plaque de montage.
