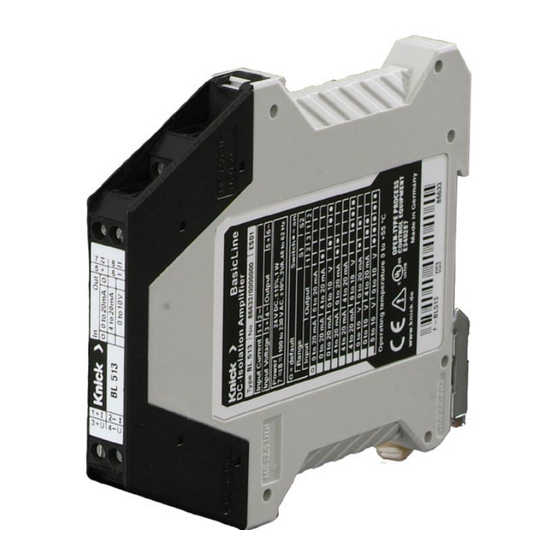

- Page 1 BasicLine BL 513 Normsignal-Trennverstärker Deutsch Standard-Signal Isolator English Amplificateur-séparateur Français de signaux normalisés Latest Product Information: www.knick.de...
- Page 3 BasicLine BL 513 Normsignal-Trennverstärker Deutsch Zu Ihrer Sicherheit: Zuerst lesen, dann in Betrieb nehmen! Aktuelle Produktinformation: www.knick.de...
-
Page 4: Sicherheitshinweise
Beim Umgang mit den Bausteinen ist auf Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu achten. Achtung! Der Normsignal-Trennverstärker BasicLine BL 513 darf nur von qualifiziertem Fachpersonal installiert werden. Erst nach der fachgerechten Installation darf das Gerät mit Hilfsenergie versorgt werden. Während des Betriebs darf keine Bereichsumschaltung vorgenommen werden. -
Page 5: Gerät Öffnen
Warnung vor Fehlgebrauch Wird das Gerät außerhalb der vom Hersteller genannten Spezifikationen betrieben, können Gefahren für das Bedienpersonal bzw. Funktionsstörungen auftreten. Achtung Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verantwortung des Errichters des Systems. Konfigurierung 3.1 Werkzeug Zum Öffnen des Gerätes und zum Anschluss der Leitungen an die Schraub-... - Page 6 3.3 Einstellungen Einstellung des Ein- und Ausgangs- bereiches mittels der DIP-Schalter S1 und S2 gemäß Tabelle. Eingang Ausgang 0 ... 20 mA 0 ... 20 mA 0 ... 20 mA 4 ... 20 mA 0 ... 20 mA 0 ... 10 V 4 ...
-
Page 7: Montage
Montage Die Normsignal-Trennverstärker werden auf TS 35 Normschienen aufgerastet. Der elektrische Anschluss Klemmenbelegung 1 Eingang + Strom 2 Eingang - Strom 3 Eingang + Spannung 4 Eingang - Spannung 5 Ausgang + 6 Ausgang - 7 Hilfsenergie 8 Hilfsenergie Anschlussquerschnitt max. 2,5 mm Mehrleiteranschluss max. - Page 8 100 ... 230 V AC (± 10%); 48 ... 62 Hz; 2 VA Überspannungskategorie II Abmessungen Metallschloss zur Befestigung Schraubklemmen auf der Hutschiene Erklärungen, Genehmigungen und Zulassungen Konformitätserklärung zur Niederspannungs- und EMV-Richtlinie unter www.knick.de UL Listed, File No. E340287, Standard: UL 61010-1, CAN/CSA C22.2 No. 61010-1...
- Page 9 Bestelldaten Bestelldaten Bestell-Nr. Normsignal-Trennverstärker BasicLine BL 513 BL 513 Eingang und Ausgang kalibriert umschaltbar...
-
Page 10: Technische Daten
Technische Daten Eingangsdaten Eingänge 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V Eingangswiderstand Stromeingang Spannungsabfall ca. 500 mV bei 20 mA Spannungseingang ca. 1 MΩ Eingangskapazität ca. 1 nF Überlastbarkeit Stromeingang ≤ 300 mA Spannungseingang U-Begrenzung durch Suppressordiode auf 30 V, max. - Page 11 Prüfspannung 1,5 kV AC Eingang gegen Ausgang gegen Hilfsenergie 300 V bei Überspannungskategorie II und Arbeitsspannung Verschmutzungsgrad 2 nach EN 61010-1 (Basisisolierung) Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten. Produktfamiliennorm: EN 61326 Umgebungstemperatur Betrieb...
- Page 13 BasicLine BL 513 Standard-Signal Isolator English For your safety: First read, then start operation Latest Product Information: www.knick.de...
-
Page 14: Safety Information
Be sure to take protective measures against electrostatic discharge (ESD) when handling the devices! Caution! Only trained and qualified personnel should install the BasicLine BL 513 standard-signal isolators. Do not connect the device to power supply before it is professionally installed. -
Page 15: Configuration
Warning against misuse Do not operate the device outside the conditions specified by the manufacturer, as this might result in hazards to operators or malfunction of the equipment. Caution The system installer is responsible for the safety of the system in which the device is integrated. - Page 16 3.3 Settings Set the input / output range using DIP switches S1 and S2 as indicated in the table. Input Output 0 ... 20 mA 0 ... 20 mA 0 ... 20 mA 4 ... 20 mA 0 ... 20 mA 0 ...
- Page 17 Mounting The standard-signal isolators are mounted on standard TS 35 rails. Electrical Connection Terminal assignments 1 Input + current 2 Input – current 3 Input + voltage 4 Input – voltage 5 Output + 6 Output – 7 Power supply 8 Power supply Conductor cross-section max.
-
Page 18: Power Supply
Screw terminals Metal interlock to attach to mounting rail (Dimensions in mm) Declarations, Certificates and Approvals See www.knick.de for Declaration of Conformity with Low Voltage and EMC Directive. UL Listed, File No. E340287, Standard: UL 61010-1, CAN/CSA C22.2 No. 61010-1... -
Page 19: Order Information
Order Information Order information Order no. BasicLine BL 513 Standard-Signal Isolator BL 513 Calibrated selection of input and output... - Page 20 Specifications Input data Inputs 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V Input resistance Current input voltage drop approx. 500 mV at 20 mA Voltage input approx. 1 MΩ Input capacitance Approx. 1 nF Overload capacity Current input ≤...
- Page 21 Test voltage 1.5 kV AC input against output against power supply 300 V with overvoltage category II and pollution degree 2 Working voltage according to EN 61010-1 (basic insulation) For applications with high working voltages, take measures to prevent accidental contact and make sure that there is sufficient distance to adjacent devices or sufficient insulation between them.
-
Page 23: Amplificateur Séparateur De Signaux Normalisés
BasicLine BL 513 Amplificateur séparateur Français de signaux normalisés Pour votre sécurité : Lisez ce mode d’emploi avant la mise en service. Informations produit actualisées : www.knick.de... -
Page 24: Utilisation Conforme
électrostatiques (ESD). Attention ! Les amplificateurs séparateurs de signaux normalisés BasicLine BL 513 ne doivent être installés que par un personnel qualifié. L'alimentation de l'appareil ne doit être établie qu'une fois l'installation effectuée dans les règles. Aucun changement de plage ne doit être effectué... -
Page 25: Ouverture De L'appareil
Avertissement en cas d’utilisation non-conforme Si l’appareil n’est pas utilisé conformément aux instructions spécifiées par le fabricant, l’opérateur peut encourir des risques et des dysfonctionnements peuvent être engendrés. Attention La sécurité d’un système dans lequel est intégré l’appareil relève de la responsabilité... - Page 26 3.3 Réglages Réglage des plages d’entrée et de sortie selon tableau en utilisant les commutateurs DIP S1 et S2. Entrée Sortie 0 ... 20 mA 0 ... 20 mA 0 ... 20 mA 4 ... 20 mA 0 ... 20 mA 0 ... 10 V 4 ...
- Page 27 Montage Les amplificateurs séparateurs de signaux normalisés sont encliquetés sur des rails de norme TS 35. Le raccordement électrique Correspondance des bornes 1 Entrée + courant 2 Entrée - courant 3 Entrée + tension 4 Entrée - tension 5 Sortie + 6 Sortie - 7 Alimentation 8 Alimentation...
-
Page 28: Alimentation
Verrou métallique pour fixation sur le rail DIN Déclarations, certificats et homologations Vous trouverez la déclaration de conformité aux directives basse tension et CEM sur notre site : www.knick.de UL Listed, File No. E340287, Standard: UL 61010-1, CAN/CSA C22.2 No. 61010-1... -
Page 29: Références
Références Références Référence Amplificateur séparateur de signaux normalisés BasicLine BL 513 BL 513 Entrée et sortie calibrées commutables... -
Page 30: Caractéristiques Techniques
Caractéristiques techniques Données d'entrée Entrées 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V Résistance d’entrée Entrée de courant Chute de tension env. 500 mV à 20 mA Entrée de tension env. 1 MΩ Capacité d'entrée env. 1 nF Capacité... - Page 31 Tension d'essai 4 kV CA entre entrée et sortie et alimentation 300 V pour la catégorie de surtensions II et le degré de Tension de service pollution 2 selon EN 61010-1. (isolation principale) En cas d’utilisation avec des tensions de service élevées, veiller à...
- Page 32 Knick Elektronische Messgeräte GmbH & Co. KG Beuckestraße 22 14163 Berlin Germany Tel: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de knick@knick.de 086921 TA-250.101-KNX01 2014021...
