Servoamplificateur DIGIVEX Multi Drive
Lors du branchement vérifier le sens de rotation du ventilateur et la présence effective d'un flux
d'air. Le sens de circulation est indiqué sur les plans d'encombrement.
3.4.3.3 Raccordement du resolver
Le resolver est un capteur de haute précision (+/- 10 min d'angle en standard), le câblage doit
être réalisé avec soin :
•
Cheminement séparé de la puissance.
•
Câble torsadé par paire (sinus, cosinus, excitation) avec blindage général. Le blindage
général doit être relié au capot métallisé de la prise SUB-D. Ne pas relier les blindages
du côté moteur
PARVEX peut fournir ce câble sous 2 formes :
•
Câble séparé, dans ce cas respecter le câblage du plan ci-après. Référence, voir
3.5.4.
•
Câble équipé de sa prise SUB-D côté variateur et de son connecteur côté moteur,
cette solution fortement recommandée permet de disposer d'un câble prêt à l'emploi.
Référence, voir § 3.5.4.
Distance maximale entre resolver et DIGIVEX Drive : 200m, pour des longueurs supérieures,
nous consulter.
Sections maximales admissibles :
•
Par la prise SUB-D : 0.5mm².
•
Par la fiche amovible du connecteur : 0.14 à 1 mm² (contacts à souder ou à sertir).

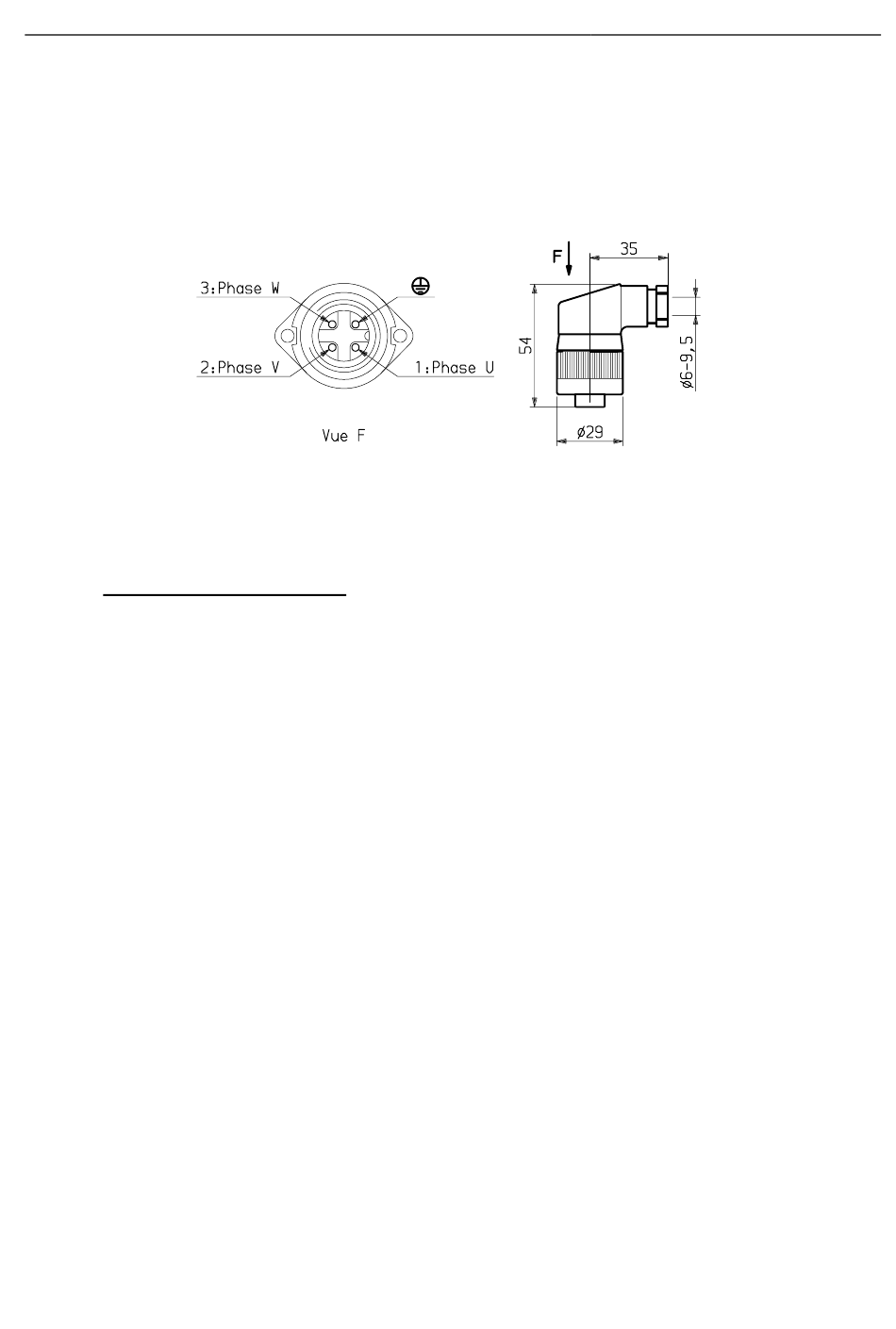

Fiche amovible du connecteur
49
PVD 3464 F 04/2004
Digpl7.T/dm8.H
§
