Le filtre réseau doit être monté au plus près sur la TRP entre le réseau et l'alimentation du DIGIVEX
Single Drive. Il faut utiliser un câble d'alimentation blindé (ou un câble dans une goulotte métallique).
On évitera les cheminements communs des câbles avant et après le filtre.
Pour les appareils nécessitant une adaptation en tension, l'usage d'un transformateur est
préférable.
Les filtres ont parfois des courants de fuite élevés. Il faut en ce cas, lors du montage, respecter
les schémas types de raccordement.
AUTRES MESURES
Il faut antiparasiter les éléments selfiques : freins, bobines de contacteurs ou de relais,
ventilateurs, électro-aimants etc..
Les faces avant des appareils en rack doivent être vissées.
MANIPULATION DES MODULES ET DES CONNECTEURS
Ne pas extraire ou mettre en place les modules sous tension.
Ne pas connecter ou déconnecter sous tension :
•
Les connecteurs de puissance.
•
Les raccordements resolver et émulation codeur.
3.1.2 Prises SUB-D du DIGIVEX Drive, généralités
Afin d'obtenir l'immunité aux parasites, il est impératif que le rack ait été correctement raccordé
au plan de masse de l'armoire électrique et que les capots des prises SUB-D soient des capots
blindés EMI/RFI (métalliques avec reprise de tresse de blindage). On s'assurera de la bonne
fixation des connecteurs SUB-D et de leurs capots (bien serrer les vis de verrouillage).

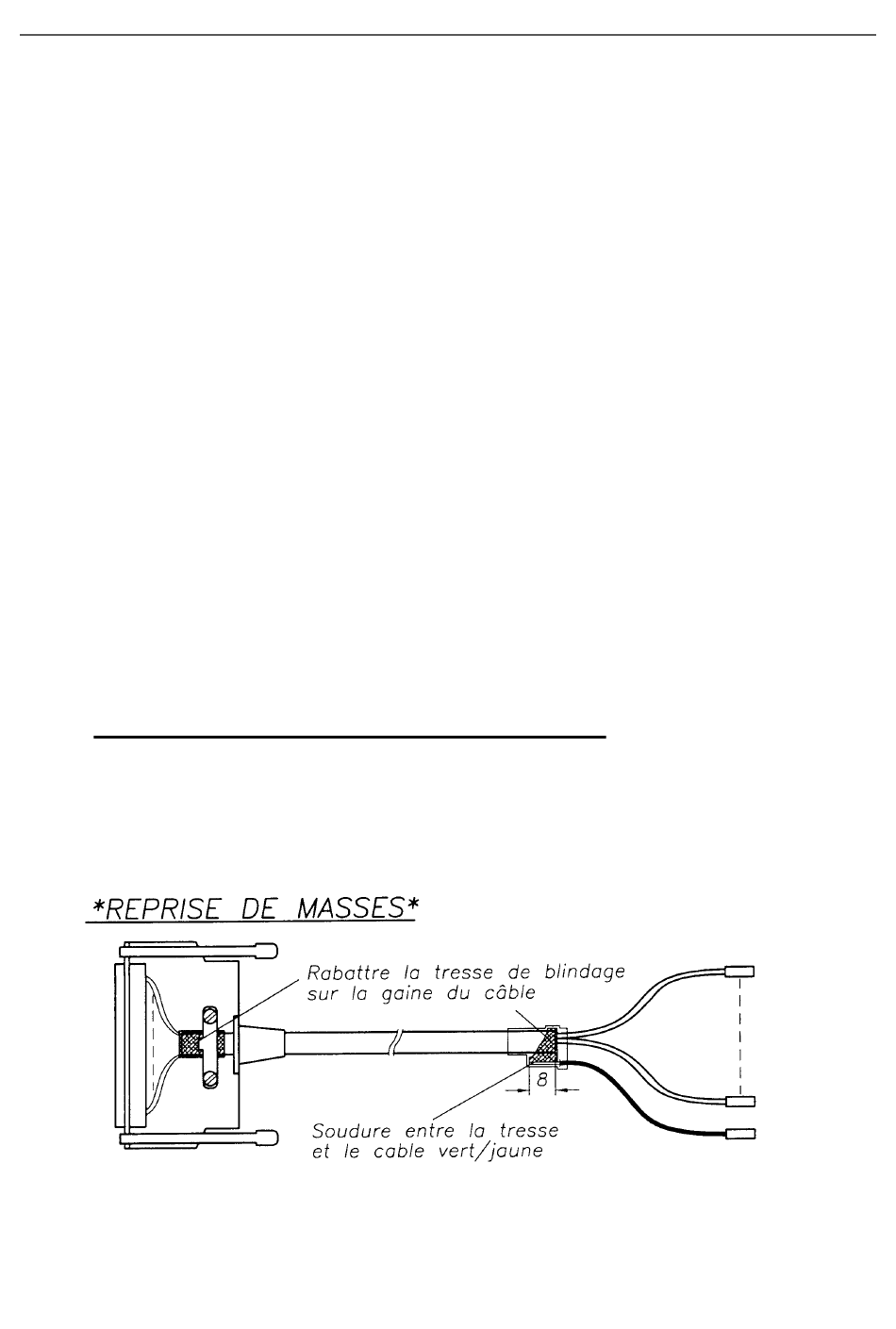

Le raccordement du blindage à l'intérieur des capots SUB-D sera le suivant :
