4.5.1 Raccordements du câble du capteur et longueurs de câble recommandées
**Pour les systèmes avec protection cathodique (ou si le boîtier du transmetteur n'est pas doté de vis de
mise à la terre), raccordez le fil de drain à la borne SCR.

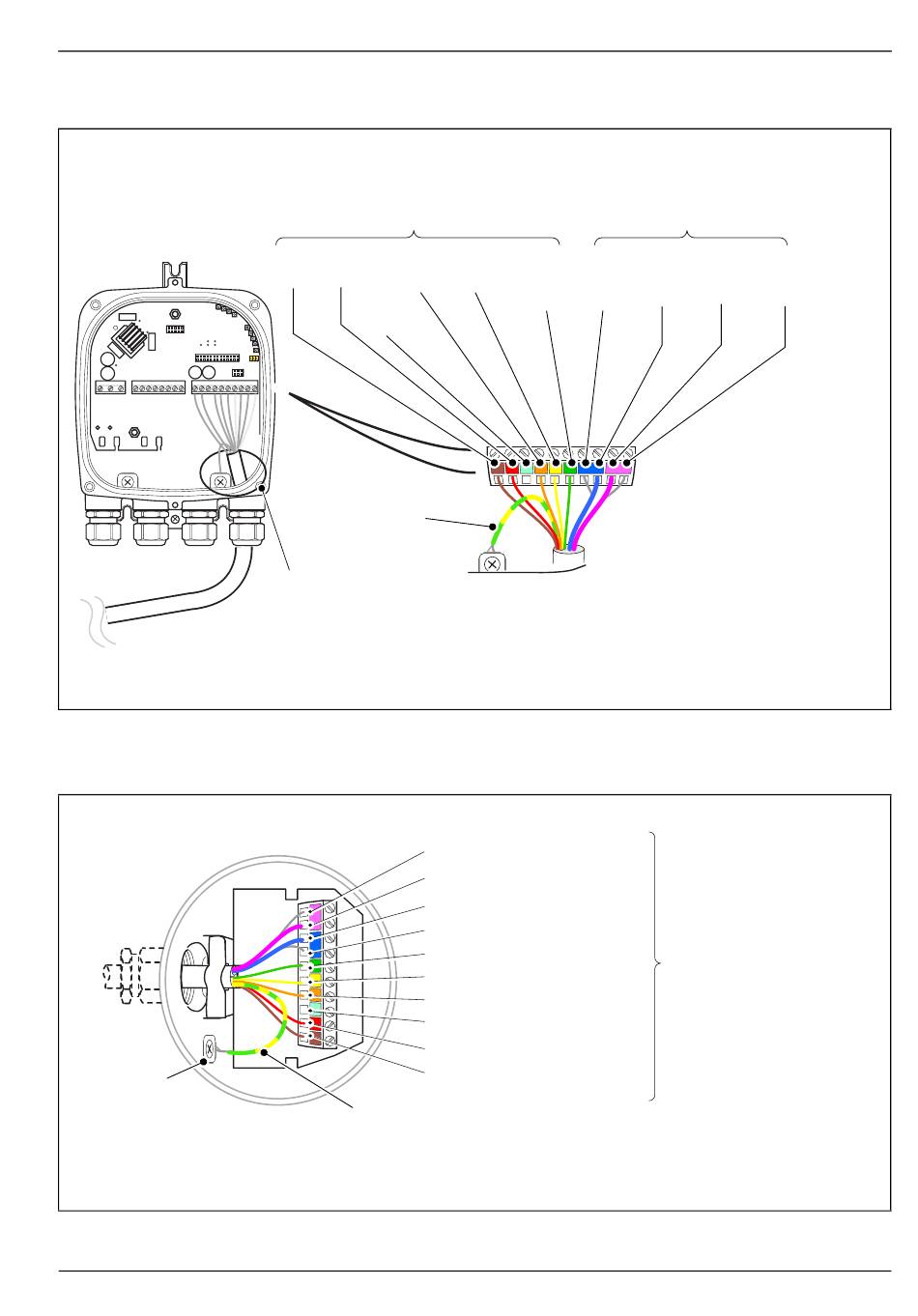

Fig. 4.10 Raccordements du câble du capteur au bornier du transmetteur - Système standard (sans protection
cathodique)
Ecran à la
masse interne
** Pour les systèmes avec protection cathodique, raccordez le fil de drain à la borne SCR.
Fig. 4.11 Raccordements du câble du transmetteur au bornier du capteur (système sans protection cathodique)
IM/WM–F Edition 4
Coupez les câbles à 70 mm
M2
M1 D1/TFE
Rouge
Marron Orange
SCR
Ecran
**Fil de drain
(torsadé avec
écran à partir de
D1/TFE - Orange
et D2 - Jaune)
Avant de raccorder le câble, reportez-vous à la
section 4.4, page 22, pour savoir comment
préparer le câble
**Fil de drain (torsadé avec
écran à partir de D1/TFE -
Orange et D2 - Jaune)
Coupez les câbles à 60 mm
3 S2
D2
Vert Bleu
Jaune
(Gaine) (Ecran)
S1 Violet (Ecran)
E1 Violet (*Signal)
E2 Bleu (*Signal)
S2 Bleu (Ecran)
3 Vert (Gaine)
D2 Jaune
D1/TFE Orange
SCR Ecran
M2Rouge
M1 Marron
4 Installation électrique
E2 E1
S1
Bleu Violet
Violet
(*Signal) (*Signal)
(Ecran)
*Fil intérieur
Coupez les câbles à 60 mm
*Fil intérieur
