Repère
1
Interrupteur feu de navigation
2
Feu blanc (option)
3
Feu rouge vert
4
Prise USB (console)
5
Prise 12 volts (console)
6
Coupe-circuit (option)
7
Fusible général 30 A

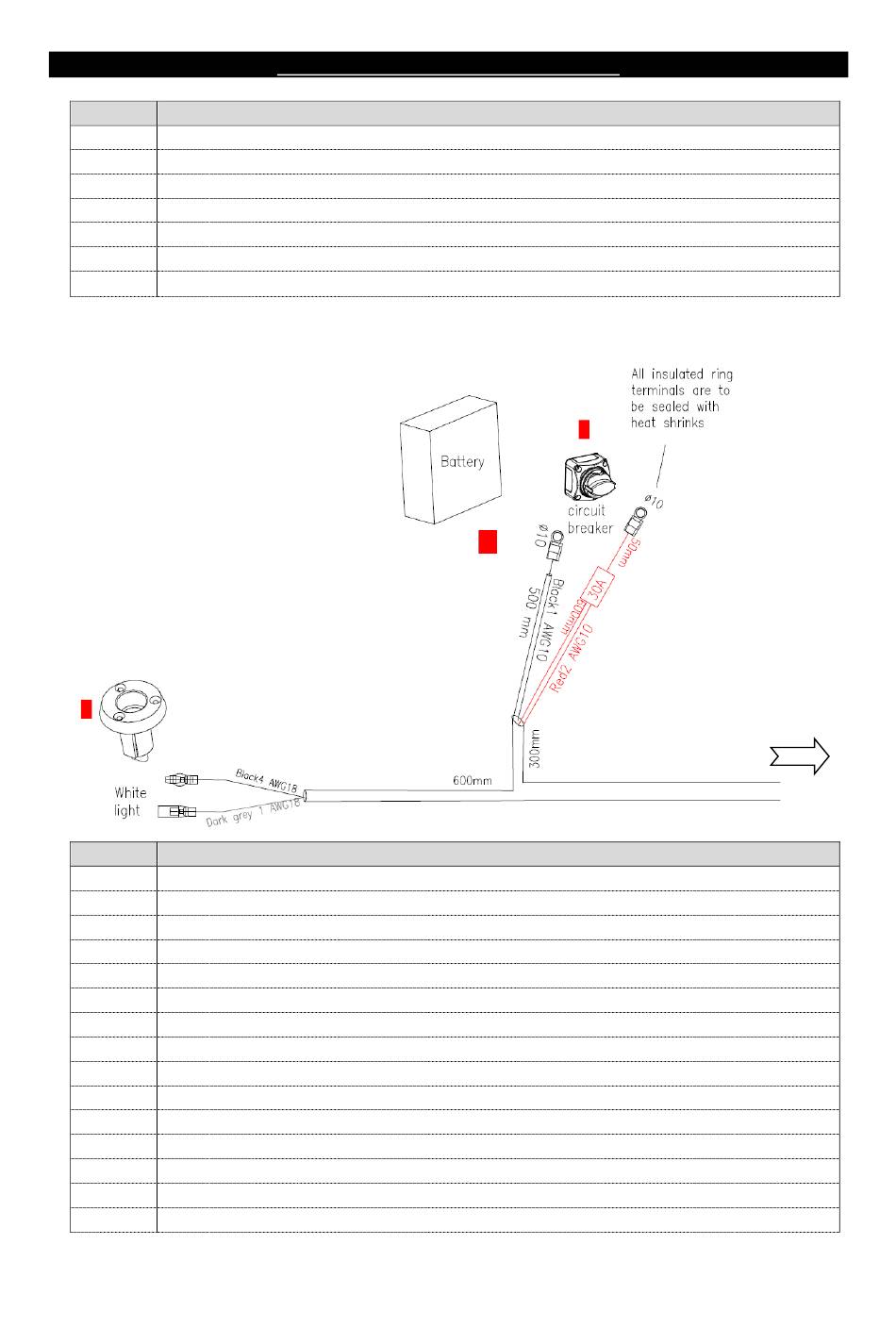

V-2-1-2- Plan du faisceau général
5
Repère
1
Branchement batterie
Branchement coupe-circuit
2
3
Branchement bus bar masse
4
Branchement interrupteur feu de navigation
5
Branchement feu blanc
6
Branchement cadran de jauge essence
7
Branchement feu rouge/vert
8
Branchement transmetteur de jauge essence
9
Branchement bus bar positif
10
Branchement prise 12 Volts (console)
11
Branchement prise USB
12
Branchement poste radio (option)
13
Fusible 3A prise USB
14
Fusible 5A prise d12 volts
15
Fusible 3A feux de navigation
613770 -
INSTALLATION ET CIRCUIT : ELECTRIQUE
DESIGNATION
DESIGNATION
Purple 4 AWG18
Purple 3 AWG18
Red 6 & 7 AWG18
26
1
Edition 1
