Z21 CAN HUB

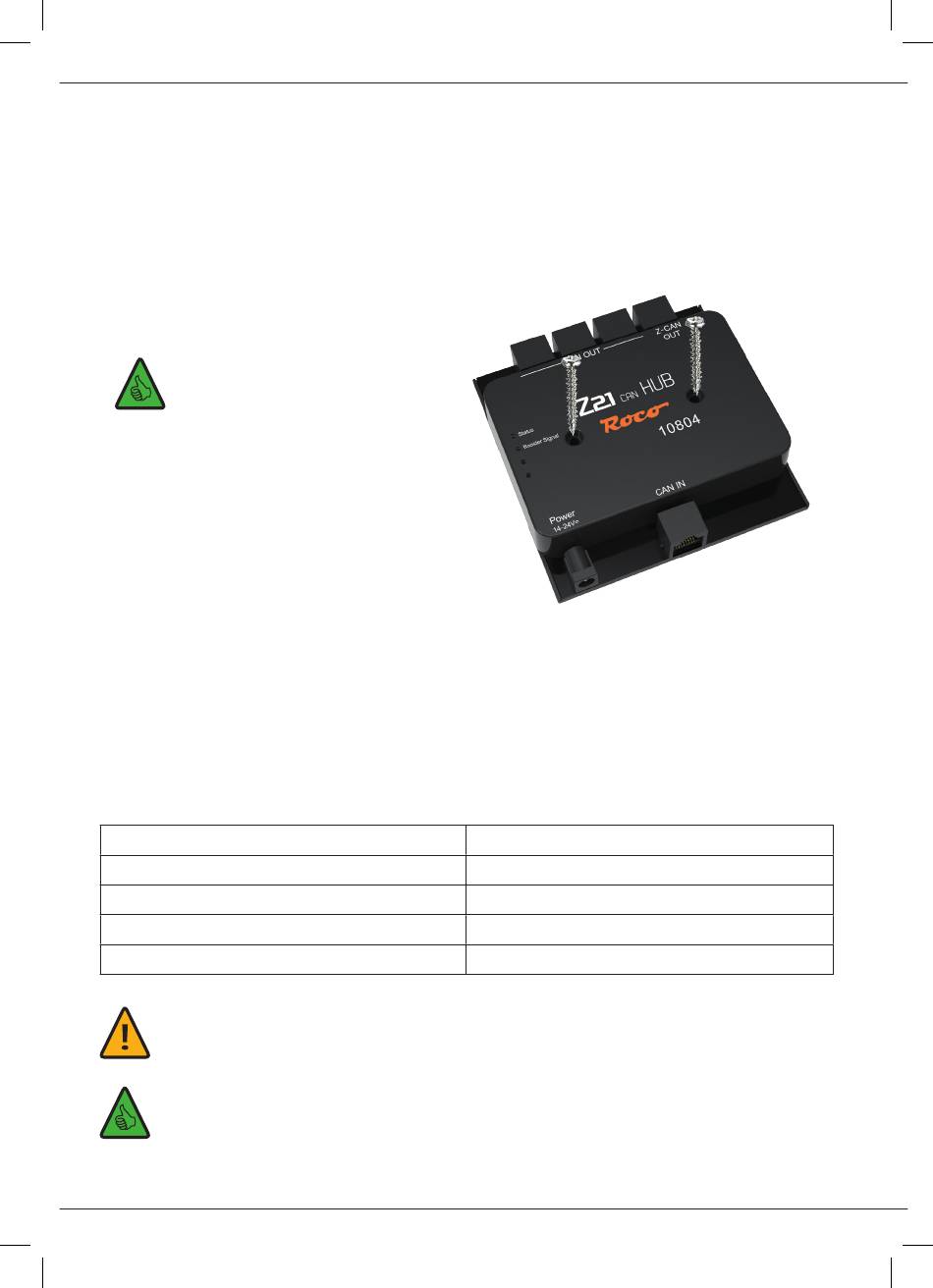

Montage du Z21 CAN HUB
Ne montez jamais le Z21 CAN HUB à proximité de sources de chaleur puissantes comme les radiateurs ou
soumis à l'exposition directe au soleil. Le Z21 CAN HUB est réservé aux applications en espaces intérieurs
secs. Ne l'utilisez pas dans un environnement caractérisé par des variations fortes de températures et
d'humidité.
Conseil : Pour le montage du
Z21 CAN HUB, servez-vous de vis
à à tête à cuvette, 3 x 30 mm par
exemple.
Raccordement du Z21 CAN HUB
Longueurs de câble CAN
La longueur maximale des câbles est calculée en fonction de la résistance interne du câble et des appareils
CAN. Exception : Z21 single BOOSTER 10806 et Z21 dual BOOSTER 10807 ne sollicitent pas le bus CAN.
Exemples :
Z21 Détecteur Z21
20 ex.
10 ex.
5 ex.
1 ex.
REMARQUE : Veillez à ce que la longueur totale des câble du bus CAN (somme de tous les câbles
Bus CAN utilisés) ne dépasse pas 300 mètres.
REMARQUE : Pour éviter d'endommager les douilles, n'utilisez que des câbles à prise RJ45 8
pôles comme le câble Bus 10753. La section de câble doit être AWG26, ou AWG24 pour les câbles
longs. N'utilisez jamais de câble réseau croisé.
12
12
Longueur maximale de câble par bifurcation
50 m
70 m
150 m
300 m
