4 Montage
4.1

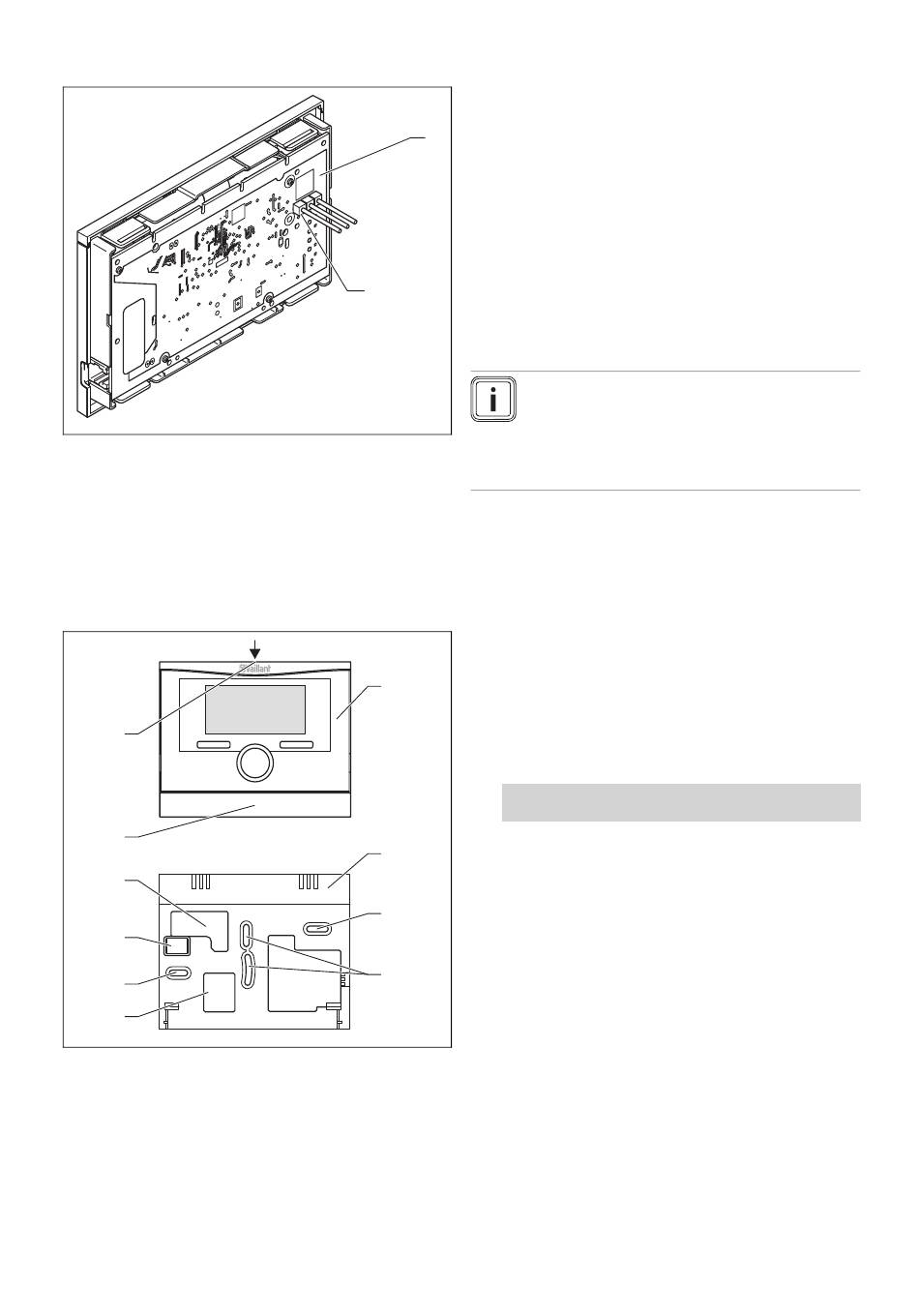

Montage du régulateur dans le logement
1
Platine du régulateur
1.
Vérifiez s'il y a une barrette mâle 3 contacts branchée
sur la platine du régulateur.
2.
Retirez la barrette mâle 3 contacts si nécessaire.
3.
Placez le régulateur sur un mur intérieur du séjour, de
sorte qu'il puisse mesurer efficacement la température
ambiante.
–
Hauteur: ≈ 1,5 m
7
6
4
5
3
4
1
Régulateur
2
Socle mural
3
Orifices de fixation
4
Orifices pour traversée de
câble
4.
Repérez un emplacement approprié sur le mur. Tenez
compte du câblage pour la connexion eBUS.
5.
Percez deux trous après avoir repéré l'emplacement
des orifices de fixation (3).
6
1
2
2
Réglette à broches
3 pôles
1
2
3
3
5
Réglette à broches avec
bornes pour câble eBUS
6
Panneau du socle mural
7
Fente pour tournevis
–
Diamètre de l'orifice de fixation: 6 mm
6.
Faites passer le câble eBUS dans une des traversées
de câble (4).
7.
Insérez les chevilles fournies.
8.
Fixez le socle mural à l'aide des vis fournies.
9.
Branchez le câble eBUS sur le bornier. (→ page 8)
10. Insérez avec précaution le régulateur dans le socle
mural. Assurez-vous que la réglette à broches (5) du
socle mural coïncide bien avec la connexion enfichable
prévue à cet effet sur le régulateur.
11. Enfoncez le régulateur dans le socle mural avec pré-
caution, jusqu'à ce que les languettes de fixation du
régulateur s'enclenchent avec un déclic.
4.2
Montage du régulateur dans l'appareil de
chauffage
Remarque
En cas d'intégration du régulateur dans le coffret
de commande de l'appareil de chauffage, obser-
vez les consignes relatives au montage d'un ré-
gulateur figurant dans la notice d'installation de la
chaudière.
1.
Coupez l'alimentation électrique de la chaudière.
2.
Débranchez la chaudière du réseau électrique. Pour ce
faire, débranchez la prise ou mettez la chaudière hors
tension via un dispositif de coupure avec distance de
coupure minimale de 3 mm.
3.
Sécurisez l'alimentation électrique pour empêcher toute
remise en service.
4.
Vérifiez que la chaudière est bien hors tension.
5.
Ouvrez le cas échéant le panneau frontal de la chau-
dière.
6.
Retirez le panneau de commande de la chaudière cor-
respondant au régulateur.
7.
Retirez avec précaution le régulateur du socle mural.
Alternative 1 / 2
8.
Conditions: Raccords enfichables verticaux avec broches dans le
coffret de commande.
▶
Retirez la barrette mâle 3 contacts si nécessaire.
▶
Pressez avec précaution le régulateur sur la
connexion enfichable du coffret de commande.
Notice d'installation calorMATIC 470 0020116709_03
