4 Montage
4.3

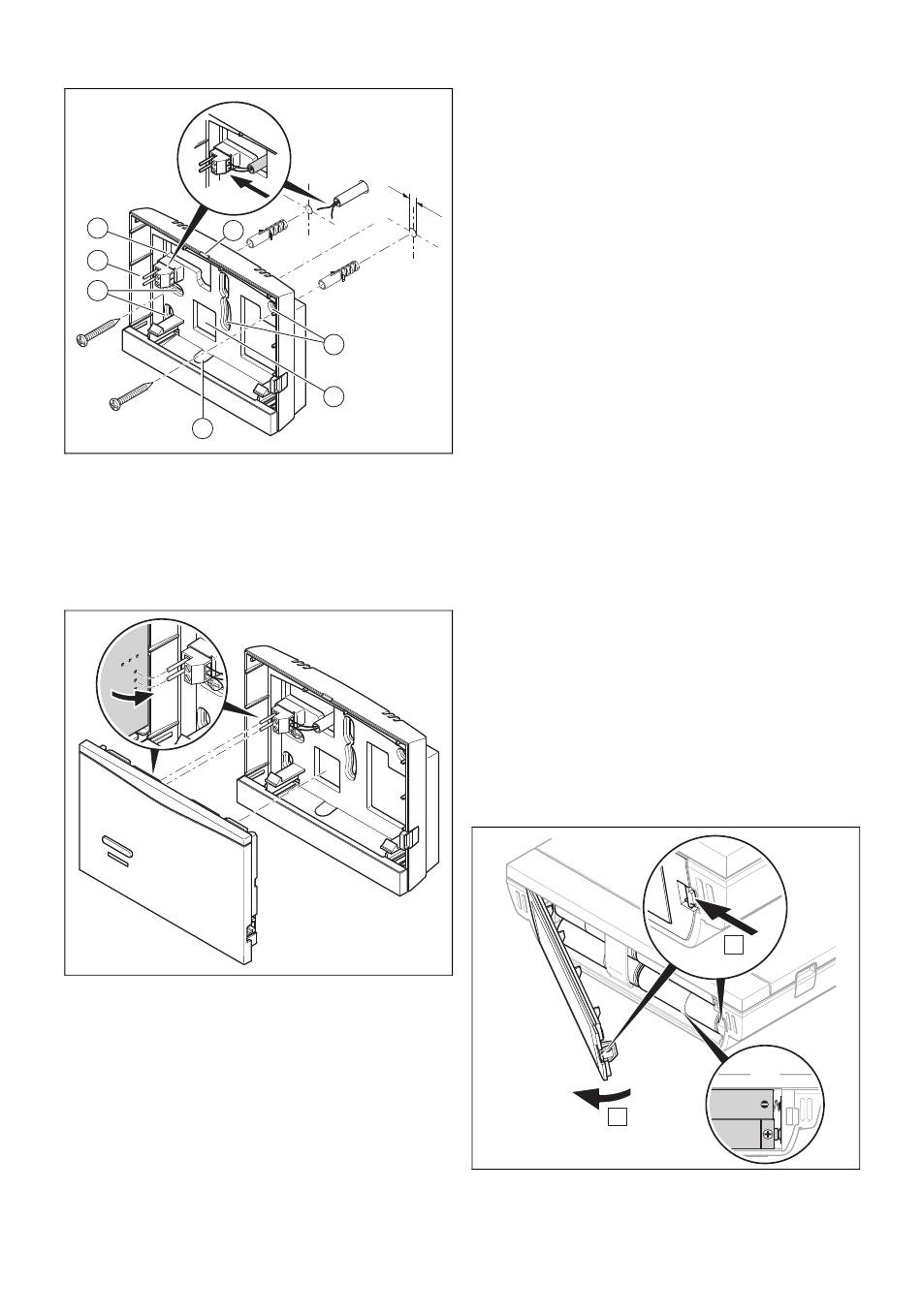

Montage du récepteur radio sur le mur
1
4
3
2
1
1
Orifices pour traversée
de câble
2
Orifices de fixation
1.
Vissez le socle mural conformément à l'illustration.
2.
Procédez au raccordement de la ligne eBUS.
(→ page 9)
!
3.
Pressez le récepteur radio dans le support mural avec
précaution.
6
Ø 6
2
1
3
Réglette à broches
avec bornes pour câble
eBUS
4
Fente d'ouverture
4.4
Montage de la sonde de température
extérieure
4.4.1
Détermination de l'emplacement
d'installation de la sonde extérieure dans
le bâtiment
▶
Choisissez un emplacement d'installation largement
conforme aux exigences indiquées :
–
pas d'emplacement particulièrement abrité du vent
–
pas d'exposition particulière aux courants d'air
–
pas d'exposition au rayonnement solaire direct
–
pas d'influence de sources de chaleur
–
une façade nord ou nord-ouest
–
positionnement aux 2/3 de la hauteur de la façade si
le bâtiment comporte jusqu'à 3 étages
–
positionnement entre le 2ème et le 3ème étage pour
les bâtiments qui comportent plus de 3 étages
4.4.2
Conditions préalables à la détermination du
niveau de signal de la sonde extérieure
–
Le montage et l'installation de l'ensemble des compo-
sants du système ainsi que du récepteur radio (hormis le
boîtier de gestion et la sonde extérieure) sont terminés.
–
L'alimentation électrique de l'installation de chauffage
dans son ensemble est enclenchée.
–
Les composants du système sont sous tension.
–
Les différents guides d'installation des composants du
système se sont correctement déroulés.
4.4.3
Détermination du niveau de signal de
la sonde extérieure à l'emplacement
d'installation envisagé
1.
Tenez compte de tous les critères qui figurent dans
la section Conditions préalables à la détermination du
niveau de signal de la sonde extérieure (→ page 6).
2.
Prenez connaissance du concept d'utilisation et de
l'exemple de manipulations qui figurent dans la notice
d'utilisation du boîtier de gestion.
3.
Mettez-vous à côté du récepteur radio.
B
4.
Ouvrez le compartiment à piles du boîtier de gestion
conformément à l'illustration.
5.
Insérez les piles en respectant bien la polarité.
Notice d'installation multiMATIC 0020237056_01
A
!
