Montage

3 Montage
Le module du mélangeur peut être fixé sur le mur à pro-
ximité des circuits de l'installation devant être comman-
dés. Le module du mélangeur permet une extension de
l'installation de chauffage avec deux circuits de mélan-
geur. Au maximum 6 modules du mélangeur peuvent
être raccordés. Sur le VR 60, une adresse bus claire est
réglée au moyen du commutateur rotatif. Le réglage
des programmes de chauffage ainsi que de tous les para-
mètres nécessaires s'effectue via l'appareil central de
régulation au moyen du eBus. Tous les raccords spéci-
fiques aux circuit de chauffage (sonde, pompe) s'effec-
tuent directement sur le module du mélangeur via un
connecteur ProE.
3.1 Eléments livrés
Contrôlez avec le tableau 3.1 les éléments livrés du
module du mélangeur.
Pos. Quantité Composant
1 1 Module du mélangeur VR 60
2 2 Sonde standard VR 10
3 1 Câble secteur 230 V, 3 m
4 1 Câble eBus, 3 m
Tab. 3.1: Eléments livrés du module du mélangeur VR 60

3.2 Accessoires

Appareil de commande à distance FBGcomfort VR 90
Il est possible de raccorder pour les huit premiers circuits
de chauffage (gr. 1 ... gr. 8) un appareil à commande à
distance. Il permet le réglage du mode de fonctionne-
ment, de la température ambiante théorique et prend en
compte la température ambiante au moyen d'une sonde
ambiante intégrée.
Il est également possible de régler des paramètres pour
le circuit de chauffage correspondant (programme de
temps, courbe de chauffage, etc.) et de sélectionner des
fonctions particulières (fêtes, etc.). De plus, il est possi-
ble d'interroger le circuit de chauffage, les affichages de
maintenance ou de panne de l'appareil de chauffage. La
communication avec le régulateur de chauffage s'effec-
tue via le eBus.
3.3 Montage du module du mélangeur VR 60
Les bornes de raccord du module sont réalisées avec la
technique ProE; tous les raccords effectués sur place
doivent être effectués sur ces bornes.
4

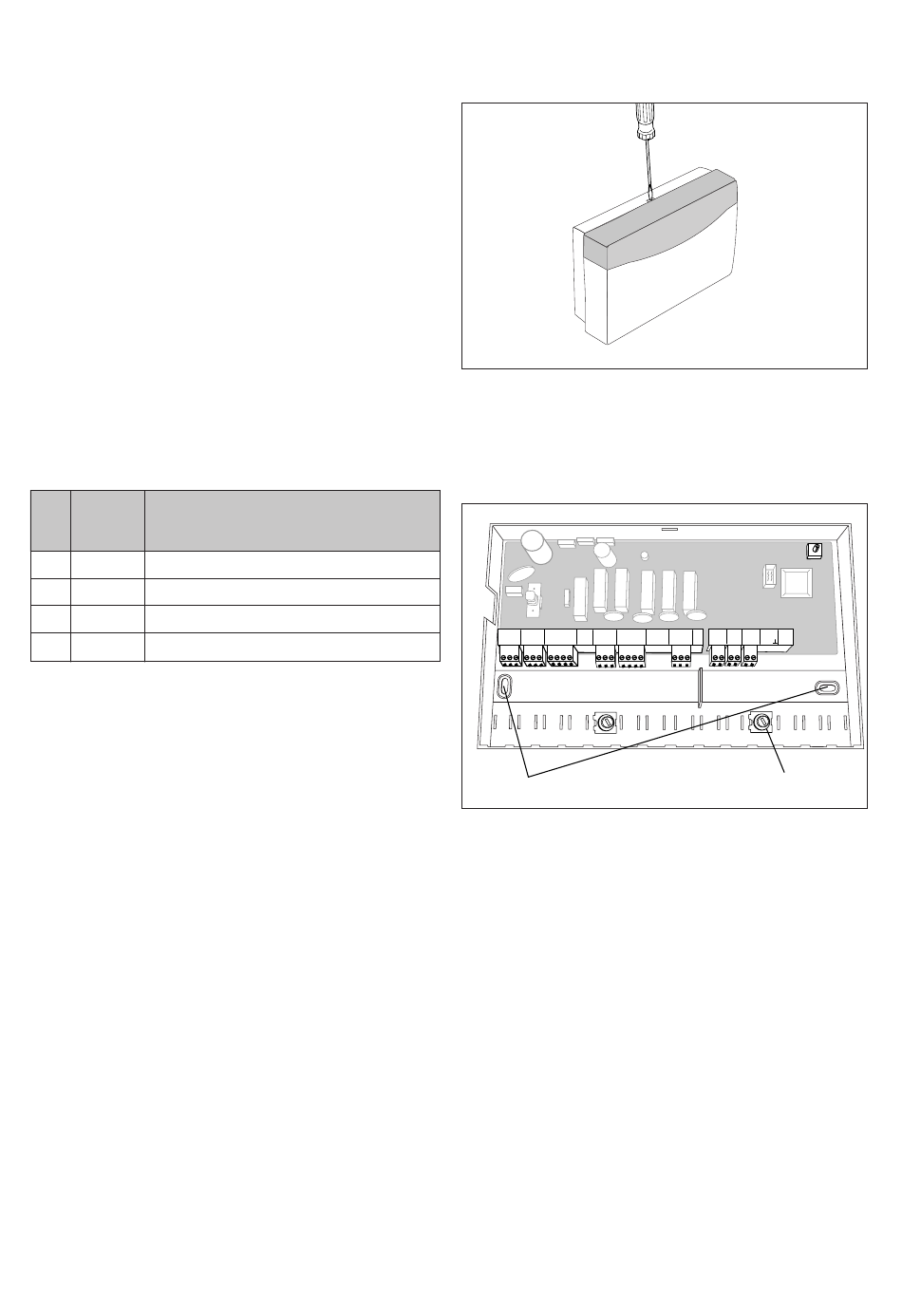

Fig. 3.1: Ouverture du module du mélangeur
• Enfoncez vers le bas le verrouillage à l'aide d'un tourne-
vis sur l'arête supérieure du boîtier.
• Tirez le couvercle vers l'avant.
230 V~ 230 V~ HKa HKa-P HKb
PE N L PE N L PE N Auf Zu PE N L PE N Auf Zu
1
Fig. 3.2: Montage du module du mélangeur
• Dessinez les 2 orifices de fixation (1) et procédez aux
perçages.
• Sélectionnez les chevilles en fonction des murs exi-
stants et vissez la console sur le mur.
• Câblez le module du mélangeur en fonction du schéma
des connexions (point 4.1).
• Bloquez tous les câbles avec les décharges de traction
fournies (2).
• Puis clippez à nouveau le couvercle du boîtier.
Notice d'installation - module du mélangeur VR 60
HKb-P BUS VFa VFb AF
PE N L + - 2 1 2 1 AF 0
