4 Montage

4.1 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Voll-
ständigkeit.
Anzahl Bauteil
1 VR 640
2 Anlegetemperatursensor mit
Befestigungsschelle und Wär-
meleitpaste (ohne Kabel)
1 Speichertemperatursensor
(Warmwasser) mit Kabel (4 m)
1 Dokumentation

4.2 Auswahl der Leitungen

▶
Verwenden Sie für die Verdrahtung
handelsübliche Leitungen.
▶
Verwenden Sie für Netzspannungslei-
tungen keine flexiblen Leitungen.
▶
Verwenden Sie für Netzspannungs-
leitungen Mantel-Leitungen (z. B.
NYM 3x1,5).
▶
Verwenden Sie 2-drahtige verdrillte
eBUS-Leitungen.
Leitungsquerschnitt
Anschlusskabel
für Netzspannung
(Pumpen- oder Mi-
scheranschlusska-
bel)
eBUS-Leitung
(Kleinspannung)
Fühlerleitung
(Kleinspannung)
Leitungslänge
Fühlerleitungen
Busleitungen
0020314590_01 Installationsanleitung
≥ 1,5 mm²
≥ 1 mm²
≥ 0,75 mm²
≤ 100 m
≤ 50 m

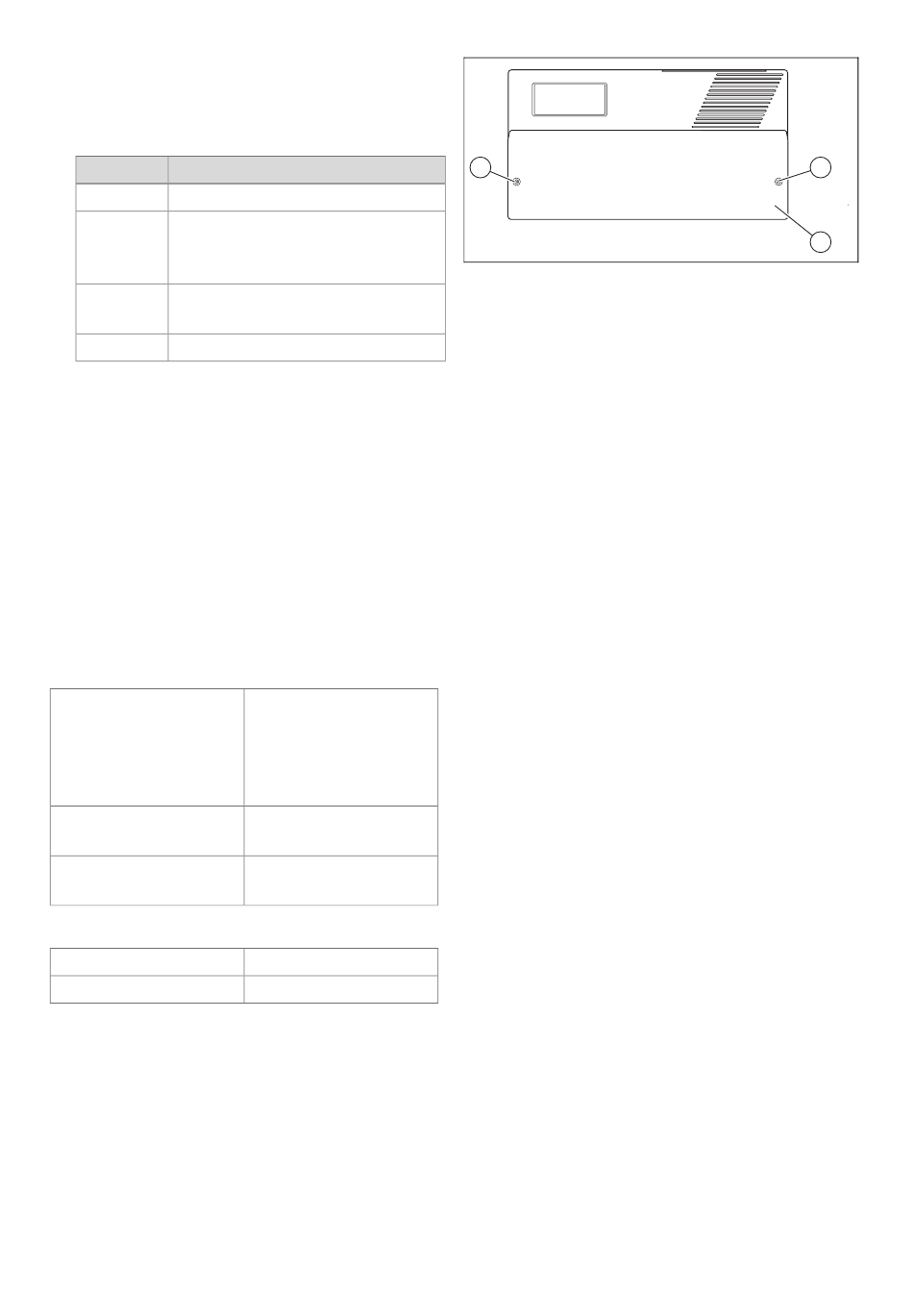

4.3 Frontverkleidung demontieren

1
1. Lösen Sie die beiden Schrauben (1).
2. Entfernen Sie die Frontverkleidung
(2).
4.4 Produkt aufhängen
▶
Hängen Sie das Produkt mit ge-
eignetem Befestigungsmaterial an die
Wand.

5 Elektroinstallation

Die Elektroinstallation darf nur von einer
Elektrofachkraft durchgeführt werden.

5.1 Stromversorgung herstellen

1. Demontieren Sie die Frontverklei-
dung. (→ Seite 7)
2. Stellen Sie sicher, dass die Netzspan-
nung 230 V beträgt.
3. Schließen Sie das Zusatzmodul
gemäß Verbindungsschaltplan an die
Stromversorgung an.
Klemmenbelegung allgemein
(→ Seite 10)

5.2 Busadresse zuweisen

1. Lösen Sie das eBUS-Kabel des Be-
dienfelds der Wärmepumpe vom Reg-
ler der Wärmepumpe.
2. Verbinden Sie das Bedienfeld über
das eBUS-Kabel mit dem Zusatz-
modul.
3. Drücken Sie in der Grundanzeige den
Drehknopf.
1
2
7
