Les bornes libres des appareils ne doivent pas être utili-
sées comme supports pour poursuivre le câblage.
L'installation du régulateur doit avoir lieu dans un
endroit sec.

4 Montage

4.1

Colisage

Vérifiez à l'aide du tableau suivant le contenu de la
livraison du kit du régulateur.
Pos. Nombre Composant
1 1 Régulateur auroMATIC 560
2 1

Sonde de collecteur VR 11

3 2

Sonde standard VR 10

4 1 Câble C1/C2
Tab. 4.1. Contenu de la livraison
4.2

Montage sonde standard VR 10

La sonde standard VR 10 est réalisée de manière à pou-
voir être utilisée comme plongeur ou comme sonde de
contact.
Pour utilisation comme sonde de contact, la sonde est
fixée sur le tube de départ ou de retour au moyen de la
bande de serrage fournie. Afin de garantir une bonne
transmission de chaleur, la sonde est aplatie sur un côté.
En outre, nous recommandons d'isoler le tuyau avec la
sonde afin de permettre la meilleure saisie de tempéra-
ture possible.

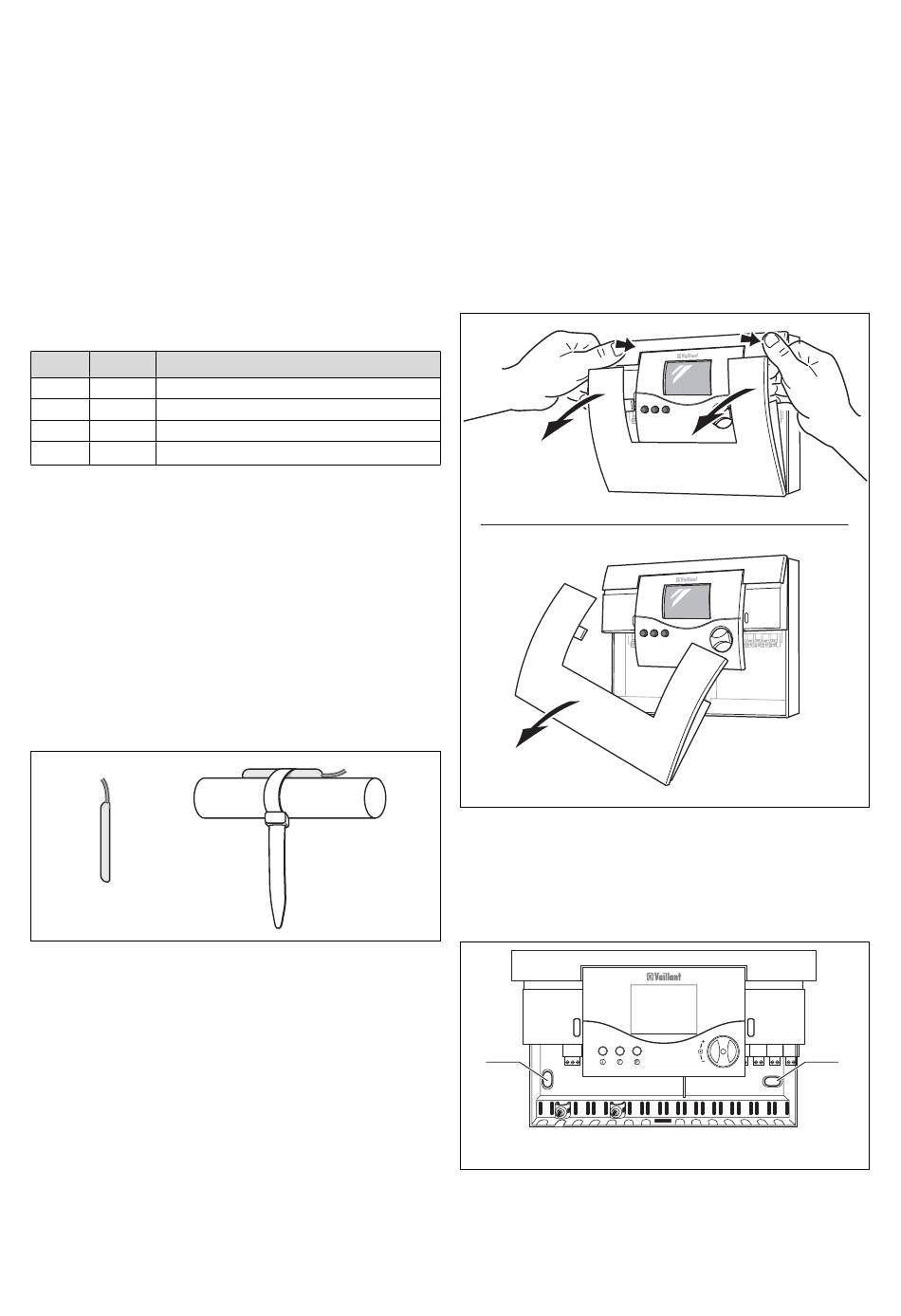

Fig. 4.1 Sonde standard VR 10
4.3

Accessoires

Les accessoires suivants sont en outre obligatoires afin
de pouvoir raccorder un second champ de capteurs ou
un ballon solaire au niveau de la régulation, ou encore
pour permettre une saisie du rendement solaire.
4.3.1 Sonde standard VR 10
L'utilisation de sondes supplémentaires est obligatoire
pour le raccordement d'un deuxième ballon solaire à la
régulation.
En outre, une sonde standard supplémentaire est obliga-
toire afin de permettre une saisie du rendement.
Notice d'installation auroMATIC 560
Consignes de sécurité et réglementations 3
4.3.2 Sonde de collecteur VR 11
Si un deuxième champ de capteurs est raccordé, il est
obligatoire d'installer une deuxième sonde de capteur
disponible dans la gamme des accessoires Vaillant.
4.4 Montage du boîtier du régulateur
Le régulateur est conçu pour être fixé sur un mur et est
équipé de bornes de raccord conformes à la technique
ProE sur lesquelles vous devez effectuer tous les raccor-
dements.
Fig. 4.2 Ouverture du boîtier de la régulation
Le couvercle du boîtier est divisé en deux, les deux par-
ties peuvent être enlevées séparément.
• Retirez le couvercle inférieur du boîtier de la régula-
tion comme il est indiqué à la fig. 4.2.
1
Fig. 4.3 Fixation du boîtier de la régulation
230 V~ KOL1-P KOL2-P/ZP LEG/BYP EP LP/UV1 C1/C2 KOL1 SP1
PE N L PE N L PE N L PE N L 2 1 PE N L C1 C2 2 1 2 1
Montage 4
SP2 SP3 Ertrag KOL2
2 1 2 1 2 1 2 1
2
3
