4 Montage
5 Installation électrique
4.4 Montage du boîtier du régulateur
Le régulateur est conçu pour être fixé sur un mur et est
équipé de bornes de raccord conformes à la technique
ProE sur lesquelles vous devez effectuer tous les rac-
cordements.

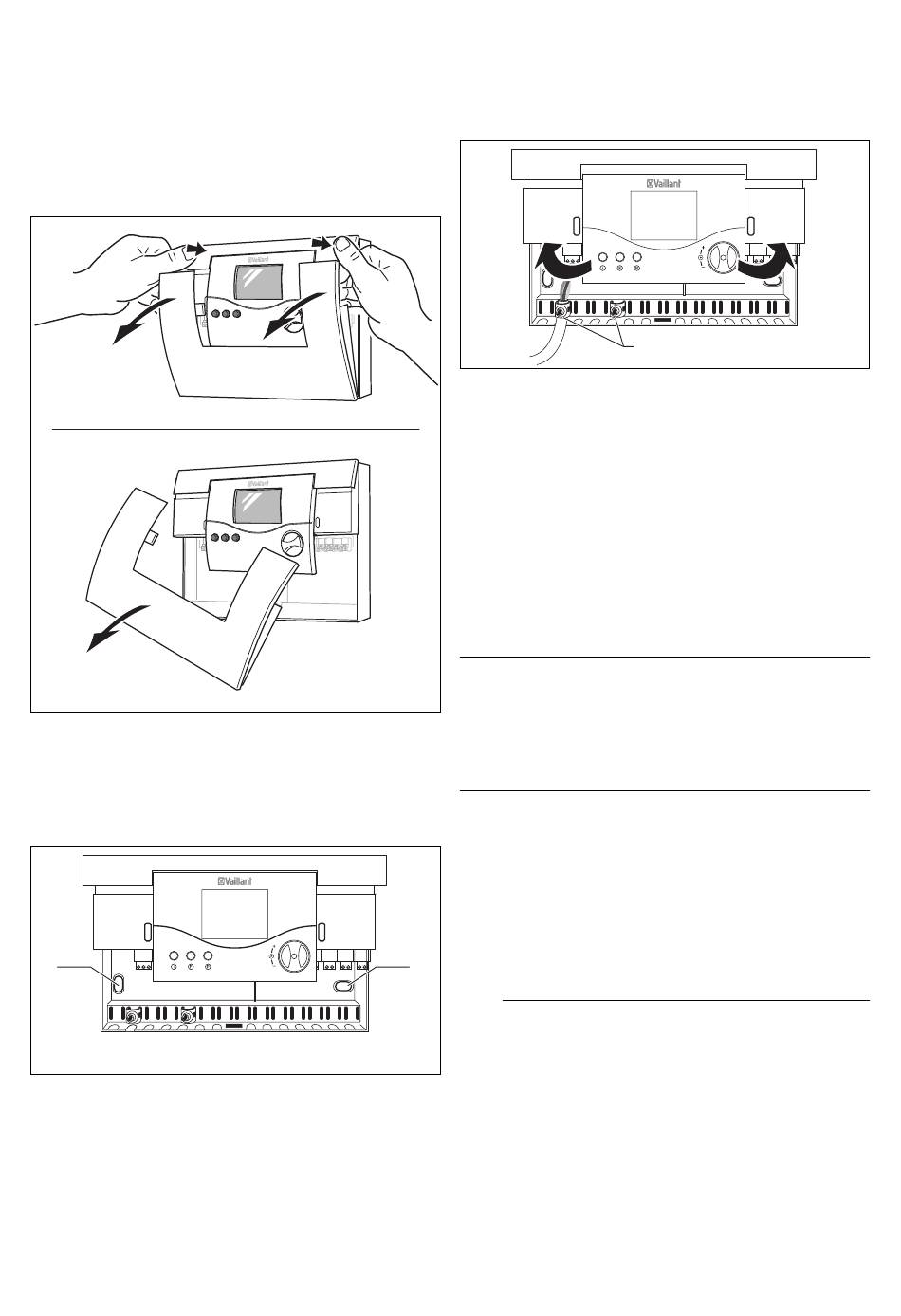

Fig. 4.2 Ouverture du boîtier de la régulation
Le couvercle du boîtier est divisé en deux, les deux par-
ties peuvent être enlevées séparément.
• Retirez le couvercle inférieur du boîtier de la régula-
tion comme il est indiqué à la fig. 4.2.
230 V~ KOL1-P LEG/BYP
KOL2-P/ZP
PE N L PE N L PE N L PE N L
1
Fig. 4.3 Fixation du boîtier de la régulation
• Marquez les deux orifices de fixation (1 et 2) et procé-
dez aux perçages.
• Sélectionnez les chevilles en fonction des murs exis-
tants et vissez le boîtier de la régulation.
4
EP LP/UV1 C1/C2 KOL1 SP1 SP2 SP3 Ertrag KOL2
2 1 PE N L C1 C2 2 1 2 1 2 1 2 1 2 1 2 1
Câblage du système ProE
230 V~
PE N L
Fig. 4.4 Refermer le panneau commande
• Relevez le panneau de commande.
• Procédez au câblage du régulateur conformément au
schéma hydraulique sélectionné (voir section 5.1).
• Fixez tous les câbles avec les serre-fil fournis (3).
• Abaissez le panneau de commande.
• Ouvrez à nouveau le couvercle avant.
5 Installation électrique
Seul un installateur spécialisé est habilité à effectuer le
raccordement électrique.
Danger !
e
Danger de mort par électrocution au niveau des
raccords conducteurs de tension. Couper l'ali-
mentation électrique avant d'effectuer les tra-
vaux sur l'appareil et le bloquer pour empêcher
toute remise sous tension.
a Attention !
Risque d'endommagement de la platine par
court-circuit des câbles de raccordement. Pour
des raisons de sécurité, les extrémités des
conducteurs des câbles transportant le courant
à 230 V peuvent être dénudées au maximum de
30 mm pour le raccordement sur le connecteur
ProE. Un dénudage plus important risque de
causer des courts-circuits sur la plaquette de
2
circuit imprimé.
Attention !
Tenir compte des caractéristiques de la sonde
lors du remplacement des appareils de régula-
tion dans les installations (voir section 11), rem-
placer la sonde si nécessaire !
