Alternative 2 / 2
8.

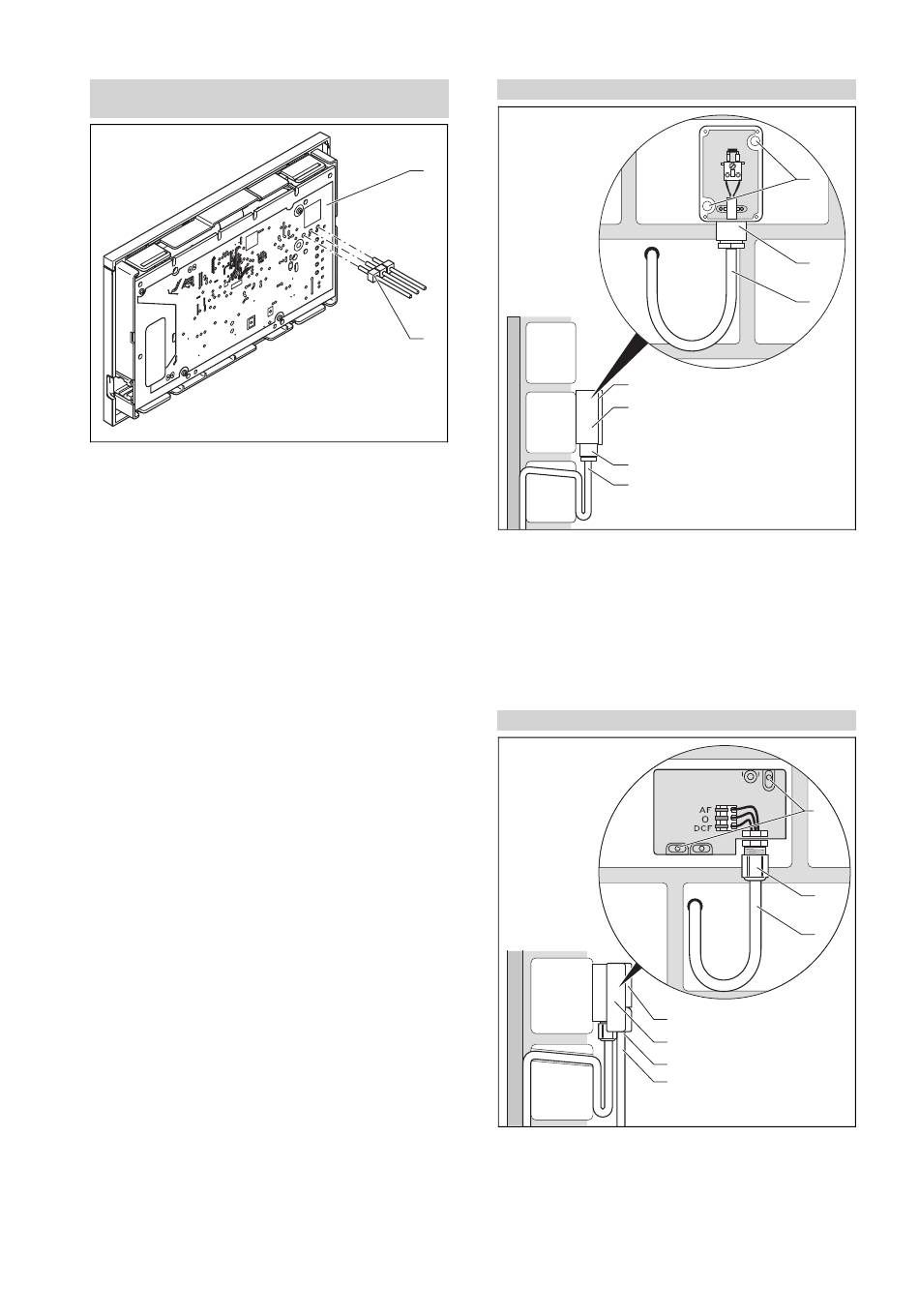

Conditions: Raccords enfichables horizontaux sans broche, au ni-
veau du coffret de commande.
1 Platine du régulateur
▶
Enfichez la réglette à broches 3 pôles fournie avec
le régulateur dans les 3 ouvertures horizontales
sur la carte du régulateur, en plaçant les extrémités
courtes dans les ouvertures.
▶
Pressez avec précaution le régulateur avec réglette
à broches dans la connexion enfichable du coffret
de commande.
9.
Montez la sonde extérieure. (→ page 7)
10. Raccordez la sonde extérieure. (→ page 8)
11. Mettez la chaudière sous tension.
12. Mettez la chaudière en service.
13. Refermez le cas échéant le panneau frontal de la chau-
dière.
4.3
Montage de la sonde de température
extérieure
Les conditions applicables à l'emplacement de montage sont
les suivantes :
–
pas d'emplacement particulièrement abrité du vent
–
pas d'exposition particulière aux courants d'air
–
pas d'exposition au rayonnement solaire direct
–
pas d'influence de sources de chaleur
–
une façade nord ou nord-ouest
–
positionnement aux 2/3 de la hauteur de la façade si le
bâtiment comporte jusqu'à 3 étages
–
positionnement entre le 2e et le 3e étage pour les bâti-
ments qui comportent plus de 3 étages
4.3.1
Montage de la sonde extérieure VRC 693 ou
VRC 9535
1.
Repérez un emplacement approprié sur le mur. Tenez
compte de l'emplacement du chemin de câble pour
sonde extérieure.
2.
Posez le câble de raccordement (3) sur place, avec une
légère pente vers l'extérieur et une boucle anti-goutte.
3.
Retirez le couvercle du boîtier (5) de la sonde exté-
rieure.
0020116709_03 calorMATIC 470 Notice d'installation
1
2
2 Réglette à broches
3 pôles
Alternative 1 / 2
4.
Conditions: Sonde extérieure VRC 693
5
4
2
3
1 Orifices de fixation
2 Écrou-raccord pour
traversée de câble
▶
Percez deux trous après avoir repéré l'emplacement
des orifices de fixation (1).
–
Diamètre de l'orifice de fixation: 6 mm
Alternative 2 / 2
4.
Conditions: Sonde extérieure VRC 9535
1 Orifices de fixation
2 Écrou-raccord pour
traversée de câble
Montage 4
1
2
3
3 Câble de raccordement
avec boucle anti-goutte
4 Socle mural
5 Couvercle du boîtier
1
2
3
5
4
2
3
3 Câble de raccordement
avec boucle anti-goutte
4 Socle mural
5 Couvercle du boîtier
7
