INTERFACE EXTERNE
Généralités
Le moniteur de surveillance fournit des connecteurs externes sur le panneau droit pour
prendre en charge la communication avec l'équipement et les fonctions externes telles que
l'appel infirmier, les mises à jour logicielles et la connexion PC.
AVERTISSEMENT : Les connexions entre ce moniteur de surveillance et d'autres
dispositifs doivent être compatibles avec les normes de sécurité des systèmes
médicaux telles que CEI 60601-1. Le non-respect de ces normes peut être à l'origine
de conditions de fuite de courant et de mise à la terre non sécurisées.
Remarque : Cet équipement doit être utilisé sur un réseau et le câblage de communication
Raccordement des câbles
Interface d'appel infirmier RJ11
Les dispositions des broches de l'interface d'appel infirmier à 6 broches sont illustrées ci-
dessous.
(Interface d'appel infirmier LAN ou RJ11) est limité à l'intérieur de l'immeuble.

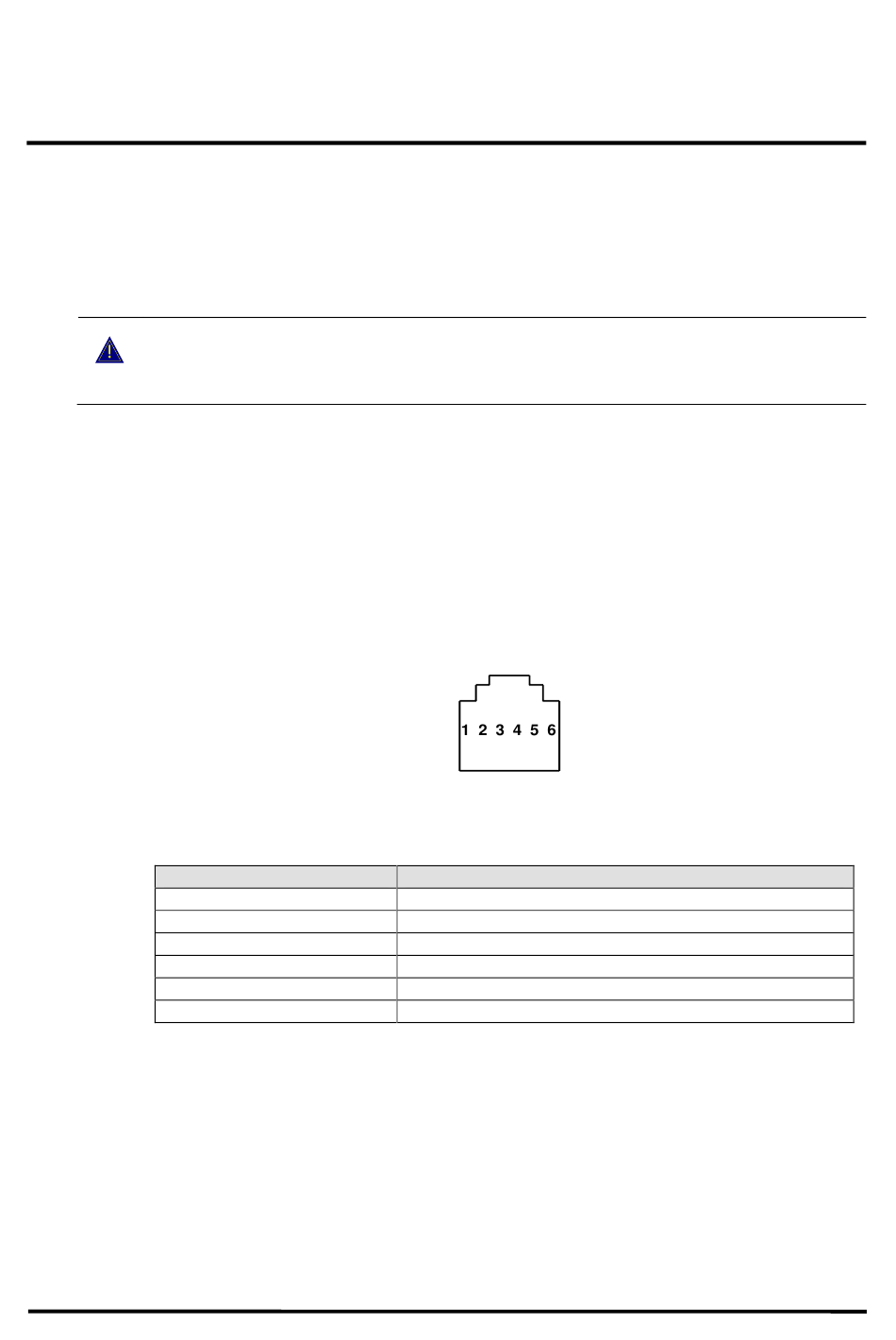

Schéma 32. Disposition des broches de l'interface d'appel infirmier
Tableau 36. Raccordements de l'interface d'appel infirmier
N° de broche
1
2
3
4
5
6
Signal
Appel infirmier normalement fermé
Commun d'appel infirmier
Appel infirmier normalement ouvert
12 V
NC
GND
