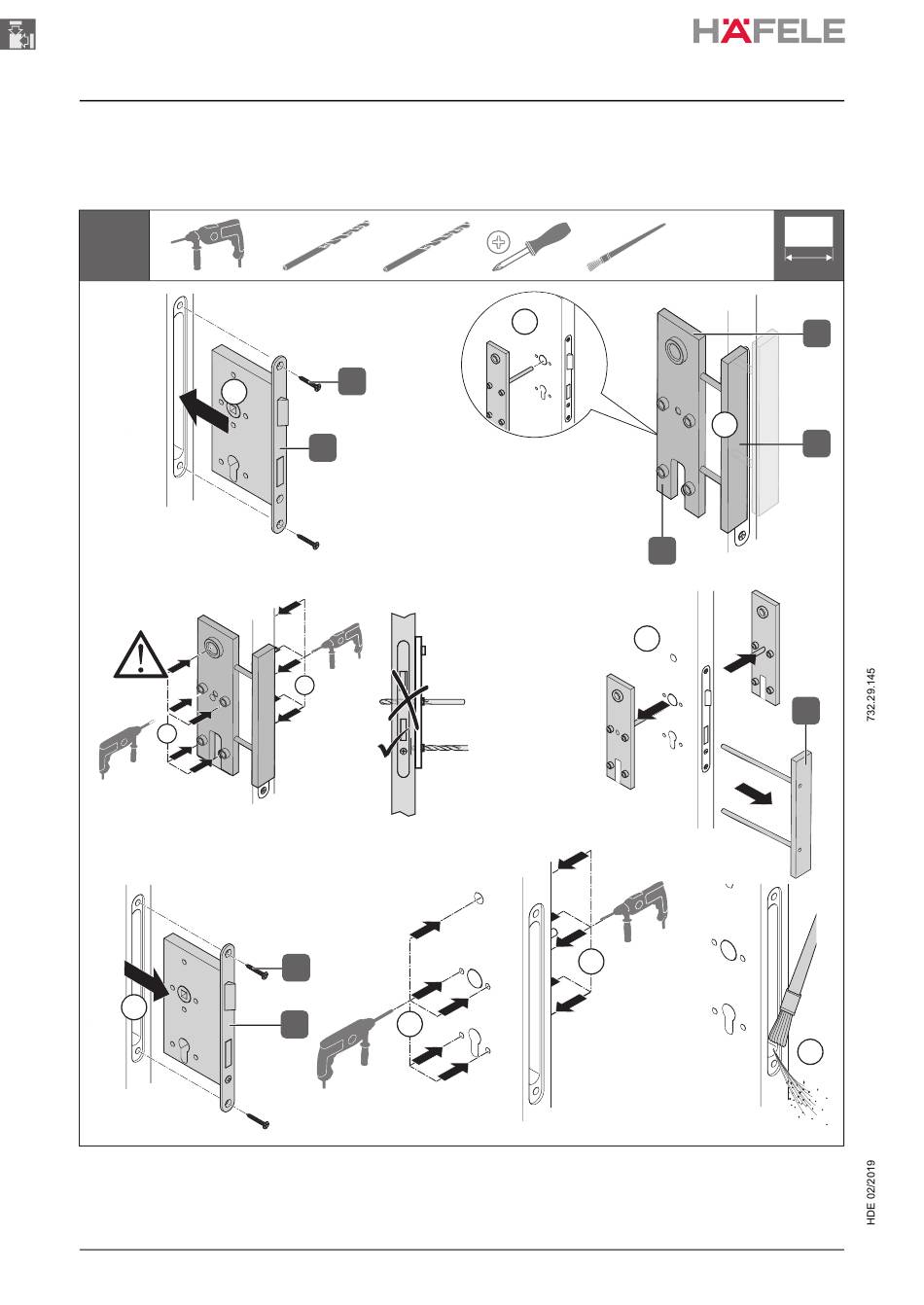

Montage
Installation
Montage
Montaje
Montaggio
1
1
Ø 16
Ø 8
4*
6
4*: Befestigungspunkte nur anbohren, keinesfalls bis zum Schloss durchbohren!
4*: Fastening holes only to be spot-drilled. Do not drill into the mortise lock!
4*: Points de fixations seulement a forer, ne jamais transpercer la serrure!
4*: Taladrar solo un poco los puntos de fijación. No taldrar hasta la cerradura!
4*: Forare esclusivamente i punti di fissaggio. Non forare la serratura ad incasso!
64
Ø 8 mm
Ø 16 mm
H
G
Ø 16
4*
Ø 8
Ø 16
H
Ø 8
G 7
2
Q
5
Ø 16
7
Ø 8
„mm"
Q
3
R
R
8
