M11.3
Sondes thermiques bimétalliques
D3
Les protecteurs de ce type contiennent, dans une enveloppe interne, un disque bimétallique qui,
lorsque la température nominale d'intervention (150 °C) est atteinte, commute les contacts de la
position de repos.
Avec la diminution de la température, le disque et les contacts reprennent automatiquement la posi-
tion de repos.
Normalement, on utilise trois sondes bimétalliques en série avec contacts normalement fermés et
extrémités disponibles dans un bornier auxiliaire.
M11.4
Moteur avec connecteur
CON
Trois types de connecteurs sont disponibles (CON 1, CON 2, CON 3), qui peuvent être installés dans
deux positions de montage : côté droit boîtier couvre-bornier (C1D, C2D, C3D) ; côté gauche boîtier
couvre-bornier (C1S, C2S, C3S).
L'option CON est prévue pour les moteurs BN et M à polarité unique (2, 4, 6, 8, pôles) dans les gran-
deurs indiquées dans le tableau suivant. Toutes les versions à double polarité sont exclues.
Les connecteurs sont disponibles pour les moteurs BN et M dans la version sans frein et pour les
moteurs autofreinants BN et M dotés d'un frein à courant continu FD ou AFD, dans les grandeurs
indiquées dans le tableau suivant.
Le connecteur mâle (doté d'une fiche) est fixé sur le moteur, le connecteur femelle est exclu
de la fourniture.
Avec l'option CON, le branchement en Y des phases est toujours prévu.
Pour des moteurs dotés d'une servo-ventilation (option U1), l'alimentation du ventilateur est prévue
dans le boîtier de bornier séparé, fixé à l'enveloppe du ventilateur.
Dans les moteurs dotés d'un encodeur (options EN1...EN6), la connexion de l'encodeur se fait par le
biais d'un câble volant non connecté au connecteur.
L'option CON n'est pas applicable aux moteurs dotés d'un frein en courant alternatif FA, BA.
L'option CON n'est pas compatible avec les options U2, CUS, IC.

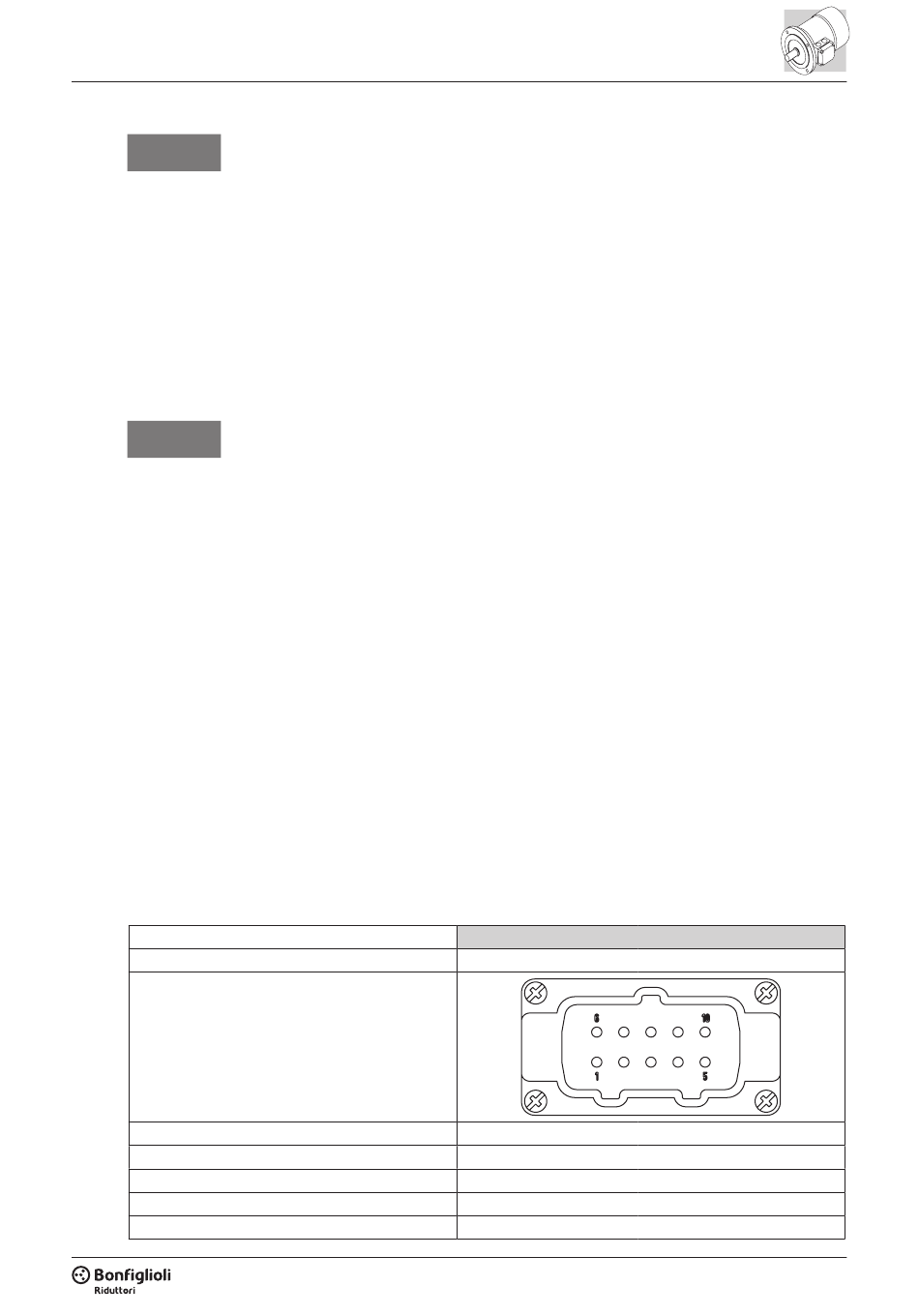

Caractéristiques techniques
(F 61)
Option
Taille moteur
Vue connecteur
Type de connecteur
Corps connecteur
Nombre de broches - courant nominal
Tension d'alimentation
Type de connexion contacts
CON 1
BN63...BN112 / M05...M3
Harting Han 10ES
Han EMC 10B
avec 2 leviers
10 x 16A
500 Vac
Bornes avec vis
539 / 578
