Retrait
1. Tirez le protège-boue vers le haut pour le faire sortir
du support.
2. Pour ajuster la facilité ou la difficulté de retrait du
protège-boue du support, changez le degré auquel les
vis A sont serrées.
Ajustement
1. Poussez le protège-boue dans le support.
Réglage de la hauteur
1. Dévissez la vis B, placez-la dans le trou désiré et
resserrez les vis.
Réglage de la profondeur, réglage fin du poids
1. Dévissez les vis C, repositionnez le protège-boue et
resserrez les vis.

3.7 Appuie-bras

AVERTISSEMENT !
L'appuie-bras ne s'engage pas dans le fauteuil
roulant.
– Ne le tenez donc pas pour soulever le fauteuil
roulant.
MISE EN GARDE !
Risque de pincement
– Éloignez vos doigts des pièces amovibles lors
du retrait, du centrage ou de l'ajustement de
l'appuie-bras.
1606086-B
3.7.1 Appuie-bras tubulaire, hauteur réglable, pivotant
Retrait
1. Soulevez l'appuie-bras et tirez-le vers le haut, hors du
support.
Ajustement
1. Poussez l'appuie-bras dans le support.
Réglage de la hauteur
1. Tirez l'appuie-bras hors du support.
2. Desserrez la vis sur le tube de l'appuie-bras et
resserrez-la à la hauteur désirée.
3. Poussez l'appuie-bras de nouveau dans le support.
4. Effectuez le réglage des deux côtés.

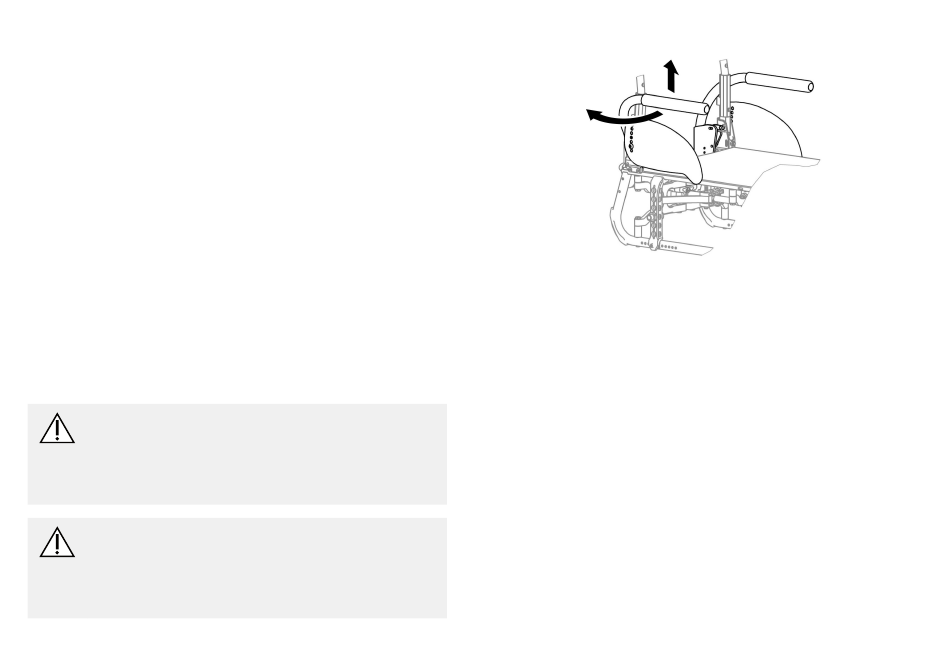

Pivoter
1. Soulevez l'appuie-bras un petit peut et pivotez-le vers
l'extérieur.
Les composants et leurs fonctions
