EngyCal RS33
Endress+Hauser
4
5
36

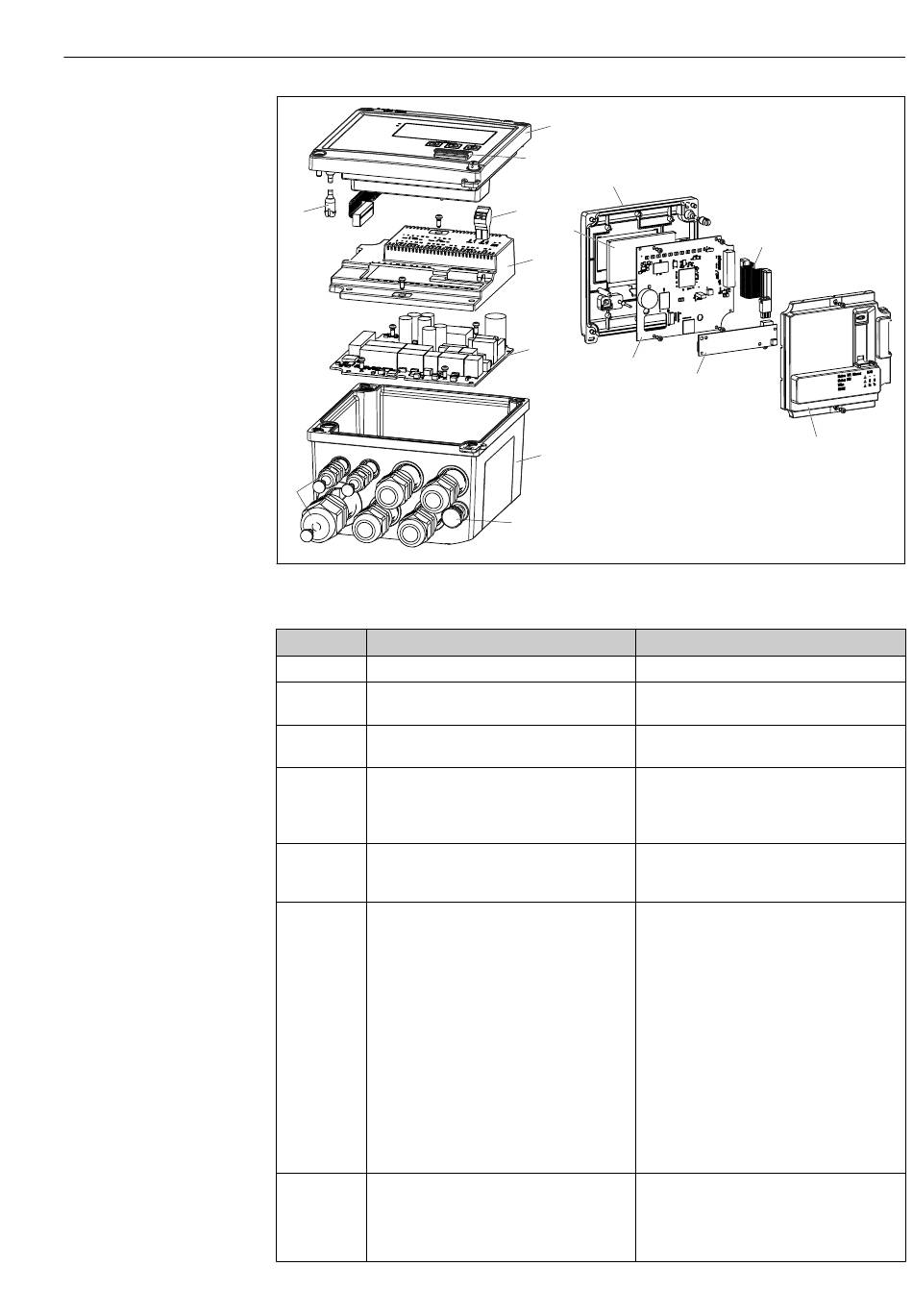

Pièces de rechange de l' a ppareil
Pos.
Description
1
Face avant du boîtier RS33
2
Partie inférieure du boîtier (traitée au laser)
avec plaque de fixation (indiquer le n° de série)
3
Caches internes de l' é lectronique avec vis (pour
carte mère + carte CPU)
4
Kit de petites pièces
Boulons de charnière, élément de
compensation de la pression, cache USB, joint
de la façade
5
Kit d' e ntrées de câble pour montage en façade
d' a rmoire électrique
4xM20, 2xM12, 1xM25
6
Carte mère
7
Carte CPU + LCD + câble nappe
1
4
1
9
7
3
6
7
2
4
Référence
XPR0001-FS
XPR0001-UT
XPR0001-CP
XPR0001-SP
XPR0001-SK
XPR0003-
Agrément
Tension
d' a limentation
Sortie
XPR0002-
Type
d' a ppareil
Suppression des défauts
7
8
3
AA Zone non explosible
CP
CSA C/US General
Purpose
1
100 ... 230 V (AC :
–15 %/+10 %,
50/60 Hz)
2
24 V (DC : –50 %/
+75 % ; AC : ±50 %,
50/60 Hz)
B1
1x analogique/
impulsions (active), 2x
collecteur ouvert
B
RS33
A0014134
65
