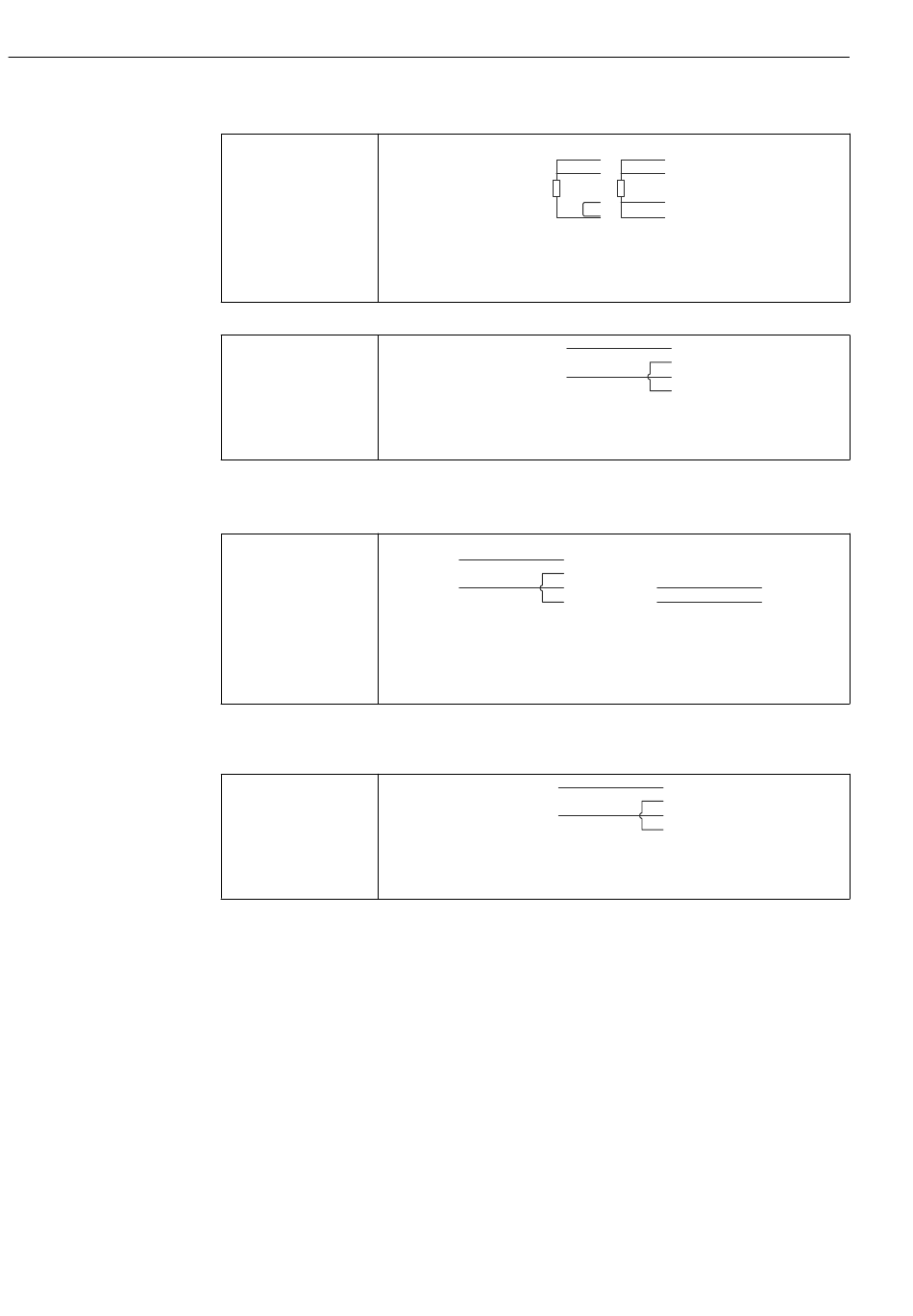

Raccordement
24
Capteurs et transmetteurs de température Endress+Hauser
Raccordement de la
thermorésistance TR10
A = raccordement 3 fils
B = raccordement 4 fils
Bornes 1, 2, 5, 6 : température
Raccordement des
transmetteurs de
température TMT181,
TMT121
Bornes 90, 91 : alimentation de transmetteur
Bornes , 52, 53 : température
5.3.3
Pression
Raccordement des
capteurs de pression
A = capteur 2 fils avec alimentation via le calculateur de vapeur
B = capteur 4 fils avec alimentation externe
Bornes 90, 91 : alimentation de transmetteur
Bornes 54, 55 : pression
Transmetteur de pression Endress+Hauser Cerabar M, Cerabar S
Cerabar M, Cerabar S
Bornes 90, 91 : alimentation de transmetteur
Bornes 54, 55 : pression
A
1 / +
2 / -
A
+
90
91
54
-
55
+
-
EngyCal RS33
B
1
5
6
2
90
91
52
53
B
+
54
-
55
90
91
54
55
Endress+Hauser
A0014530
A0014531
A0015152
A0014532
