Montage
14
3.

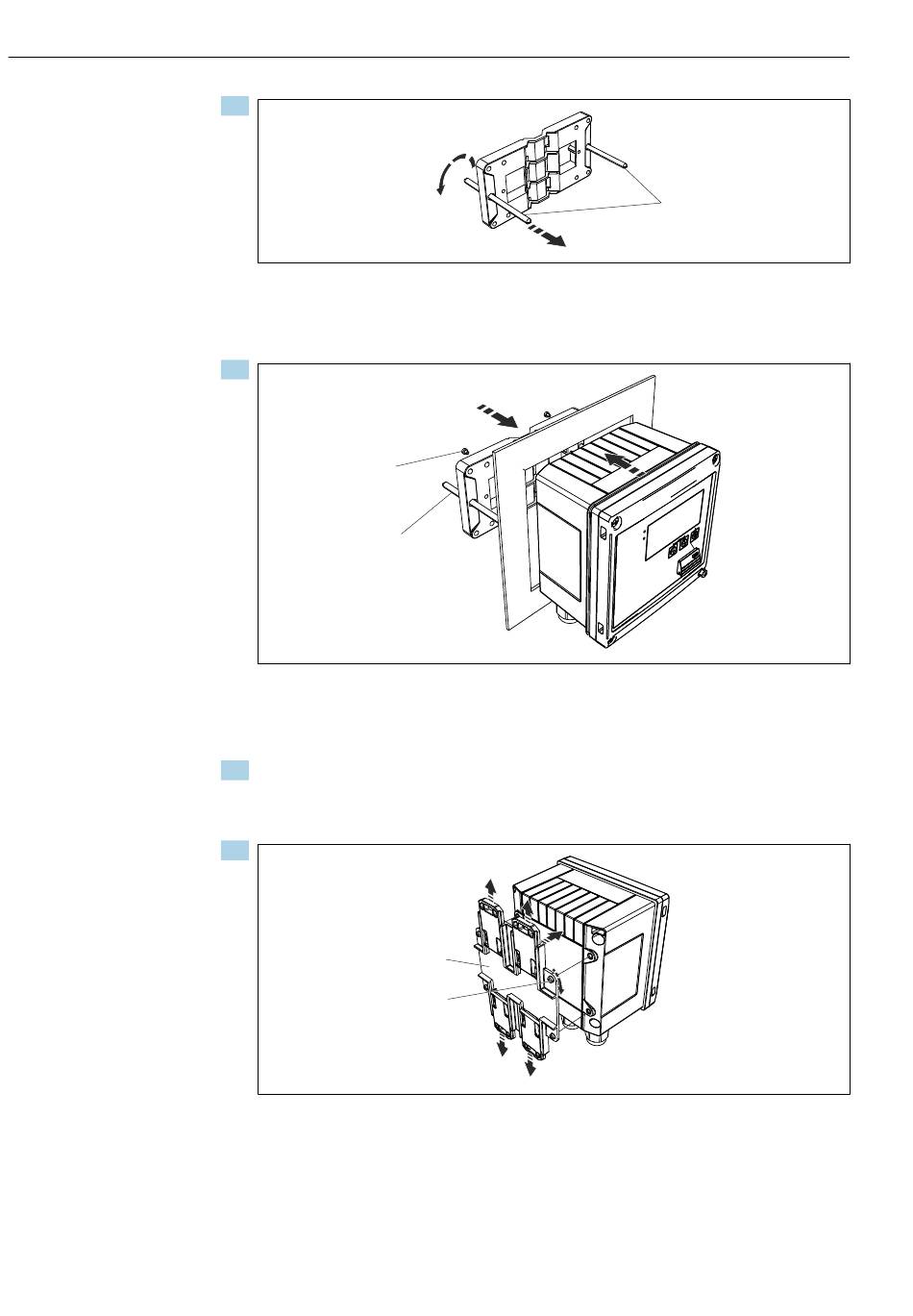

 9 Préparation de la plaque de montage pour le montage en façade d' a rmoire électrique
Visser les tiges filetées (pos. 2) dans la plaque de montage (dimensions
→  4,  12).
4.
3
2
 10 Montage en façade d' a rmoire électrique
Glisser l' a ppareil par l' a vant dans la découpe d' a rmoire et fixer la plaque de montage
sur l' a ppareil par l' a rrière au moyen des 4 vis fournies (pos. 3).
5. Fixer l' a ppareil en serrant les tiges filetées.
4.4.3 Rail porteur/rail DIN (selon EN 50 022)
1.
 11 Préparation pour le montage sur rail DIN
Fixer l' a daptateur pour rail DIN (pos. 1) à l' a ppareil au moyen des vis fournies (pos. 2)
et ouvrir les clips du rail DIN.
1
2
EngyCal RS33
2
A0014173
A0014174
A0014176
