Montage des composants
7.5
Branchement des sorties de
signalisation

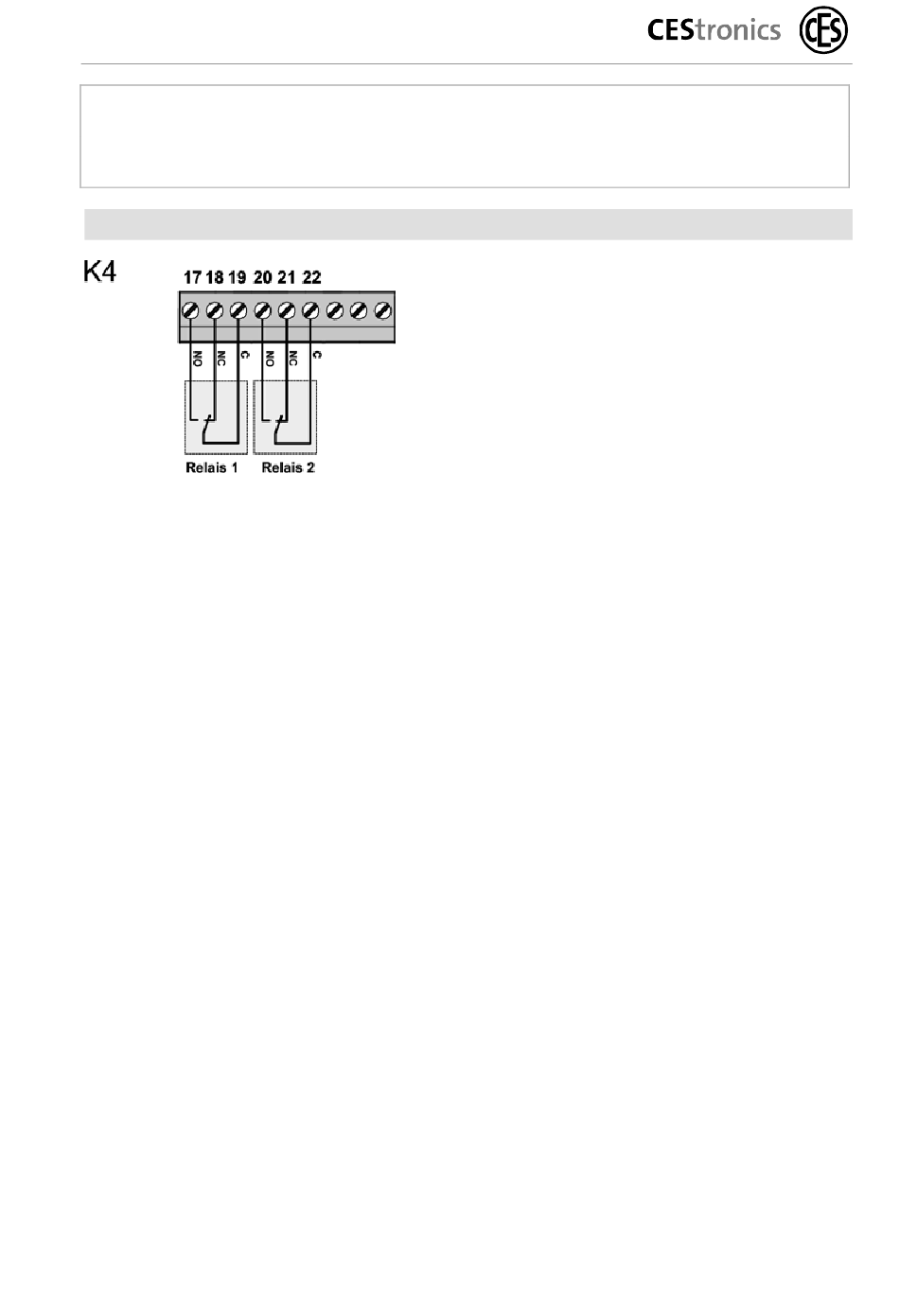

Sorties, schéma général, borne 4
Le relais 2 (ERROR) réagit lorsque le cylindre motorisé ne peut pas
atteindre la position apprise (blocage du bec-de-cane ou du pêne
dormant).
Remarque :
Les deux commutateurs sont sans potentiel et peuvent connecter des
tensions supplémentaires via la liaison avec le bloc d'alimentation.
C = Contact de commutation, NC = Fermé au repos,
NO = Ouvert au repos
Le schéma représente les contacts au repos.
Page 40 sur 111
Le relais 1 (EV) vous informe sur la
situation de la porte – Ouverte /
Fermée. Le commutateur réagit soit
dès que CEMO rentre le bec-de-
cane, SOIT dès que le contact de
porte s'ouvre.
Cylindre motorisé CEMO
