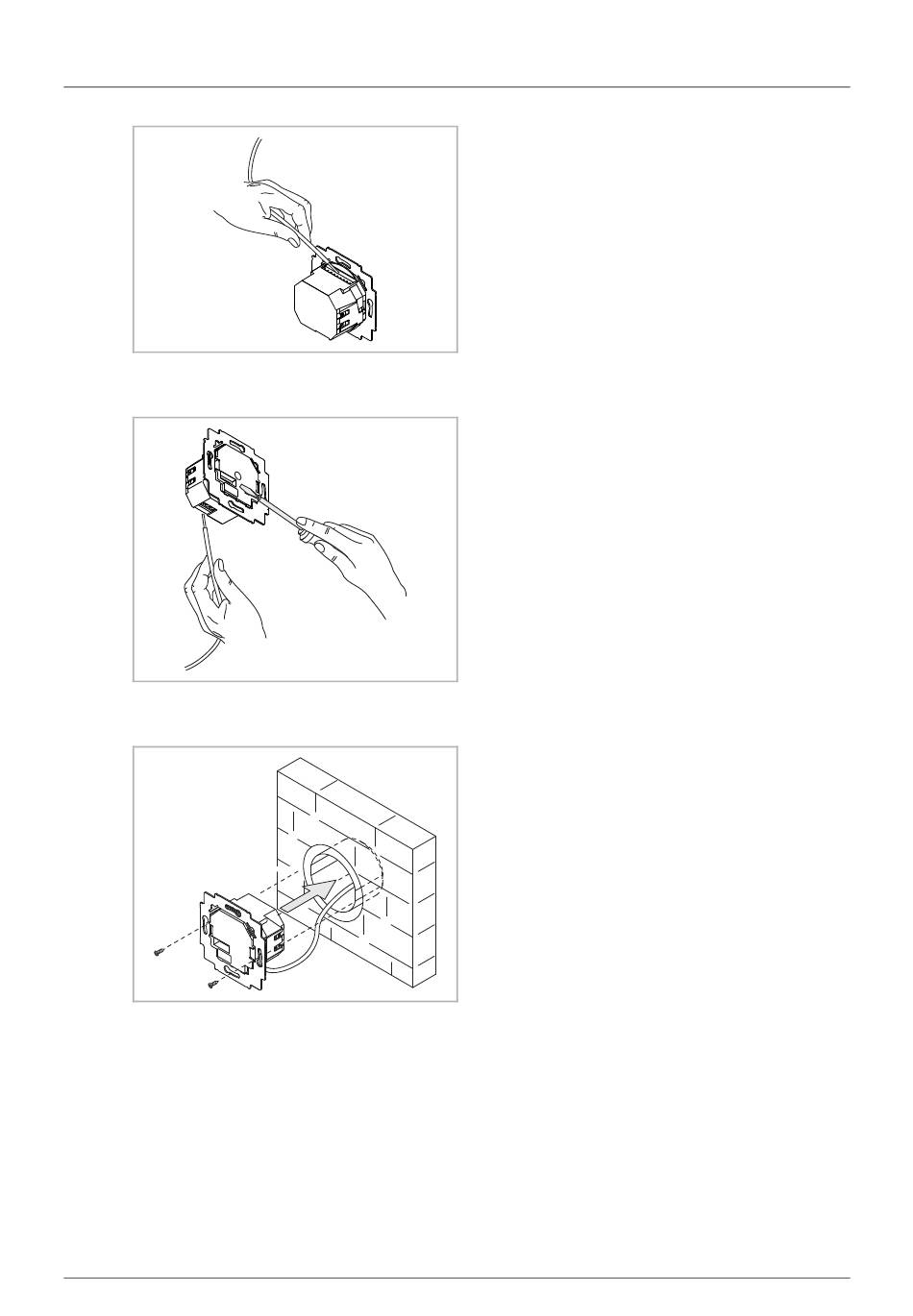

Fig. 3 : Brancher les câbles
Fig. 4 : Brancher les câbles
Fig. 5 : Monter le mécanisme à encastrer
Instructions d'utilisation 1773-1-8733 / 2CKA001773B8733
Raccordement, encastrement / montage
2. Raccordez les câbles du haut-parleur
et les câbles de signaux au
mécanisme encastré.
– Les bornes de raccordement sont
des bornes enfichables.
– Pour l'affectation des contacts,
voir chapitre 7.3 « Raccordement
électrique » à la page 16.
3. Branchez les câbles au mécanisme
encastré.
– Les bornes de raccordement sont
des bornes à vis.
– Pour l'affectation des contacts,
voir chapitre 7.3 « Raccordement
électrique » à la page 16.
4. Montez le mécanisme à encastrer.
