Fonctionnement

6 Fonctionnement
Le module Ethernet/IP est testé conforme à ODVA. Pour un fonctionnement réussi, l'outil d'analyse doit aussi prendre en
charge toutes les fonctions et les interfaces décrites dans ce manuel.

6.1 Configuration de l'outil d'analyse

6.1.1 Fichier EDS

Télécharger le fichier EDS sur drives.danfoss.com/services/pc-tools. Le fichier EDS contient tous les attributs nécessaires du
module Ethernet/IP.
Une fois le fichier EDS chargé, le module Ethernet/IP
6 6
particulier doit être défini.

6.2 Voyants

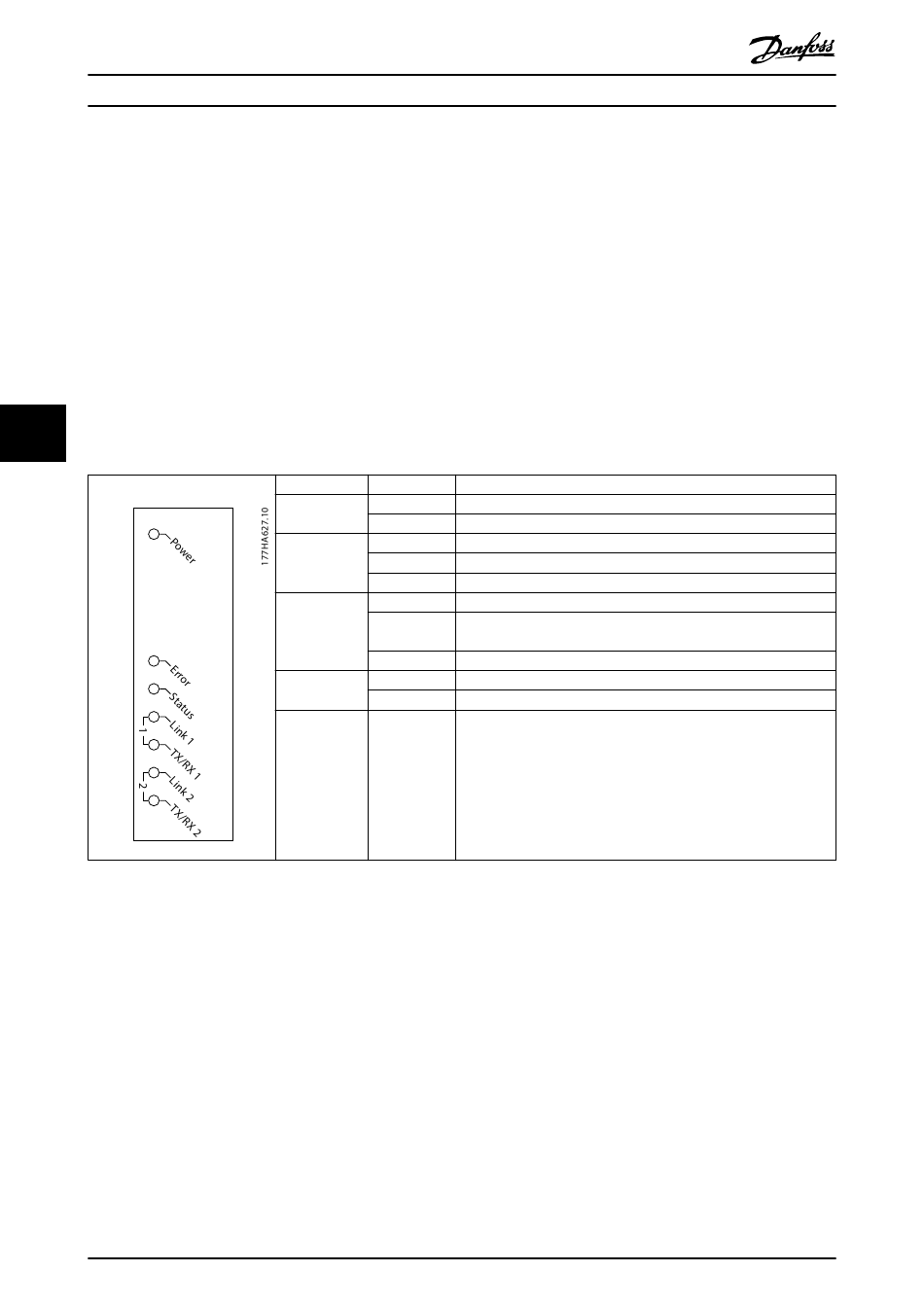

Tableau 6.1 Voyants indicateurs
12
Ethernet/IP Module
Nom du voyant État du voyant Description
Éteint
Power
Allumé
Éteint
Error Clignote
Allumé
Éteint
Clignote
Status
Allumé
Éteint
Link x
Allumé
TX/RX x Clignote
Danfoss A/S © 08/2016 Tous droits réservés.
Le module n'est pas sous tension.
Le module est alimenté.
Le module n'est pas sous tension ou n'a pas d'adresse IP.
Temporisation de la connexion
Adresse IP double
Le module n'est pas sous tension ou n'a pas d'adresse IP.
Le module a obtenu une adresse IP mais n'a établi aucune connexion
réseau.
La communication a été établie.
Pas de connexion réseau
Connecté à un réseau
Transmission ou réception de données en cours
