Installation

3 Installation
3.1 Procédure d'installation
ATTENTION
DOMMAGES MATÉRIELS
Isoler le démarreur progressif de l'alimentation secteur et
de la tension de commande avant de fixer ou d'ôter des
accessoires. Le non-respect de cette consigne risque
d'endommager l'équipement.
Installation de l'option Ethernet/IP :
1. Isoler le démarreur progressif de l'alimentation
secteur et de la tension de commande.
2. Tirer complètement sur les attaches de fixation
supérieure et inférieure du module pour les
extraire (A).
3. Aligner le module sur l'emplacement du port de
communication (B).
4. Enfoncer les attaches de fixation supérieure et
inférieure pour fixer le module sur le démarreur
progressif (C).
5. Connecter le port Ethernet 1 ou 2 du module au
réseau.
6. Appliquer l'alimentation de commande au
démarreur progressif.
B
A

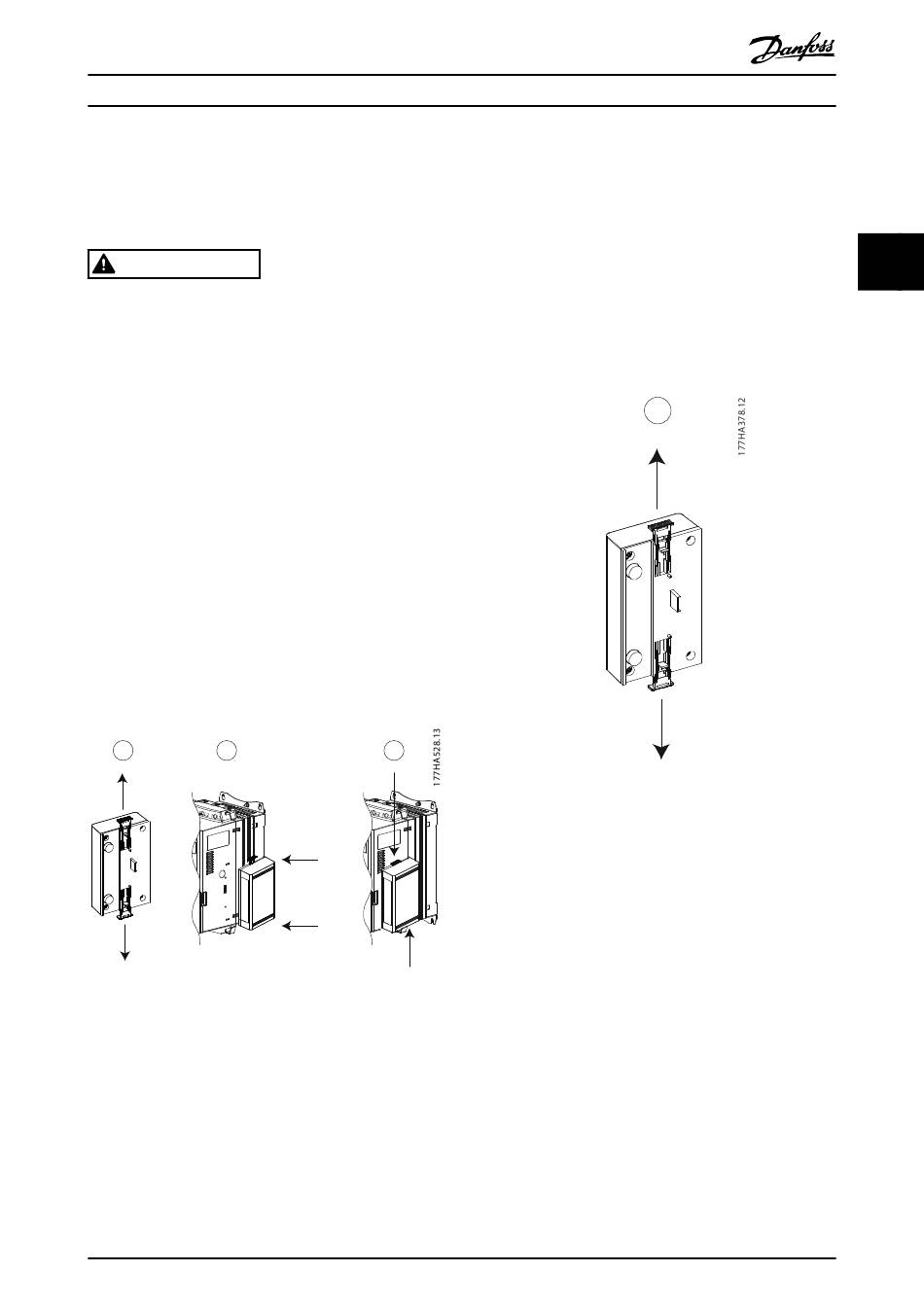

Illustration 3.1 Installation de l'option Ethernet/IP
MG17M104
Manuel d'utilisation
Retirer le module du démarreur progressif :
1.
2.
3.
4.
C
Illustration 3.2 Retrait de l'option Ethernet/IP
Danfoss A/S © 08/2016 Tous droits réservés.
Isoler le démarreur progressif de l'alimentation
secteur et de la tension de commande.
Déconnecter tout le câblage externe du module.
Tirer complètement sur les attaches de fixation
supérieure et inférieure du module pour les
extraire (A).
Déloger le module du démarreur progressif.
A
3 3
