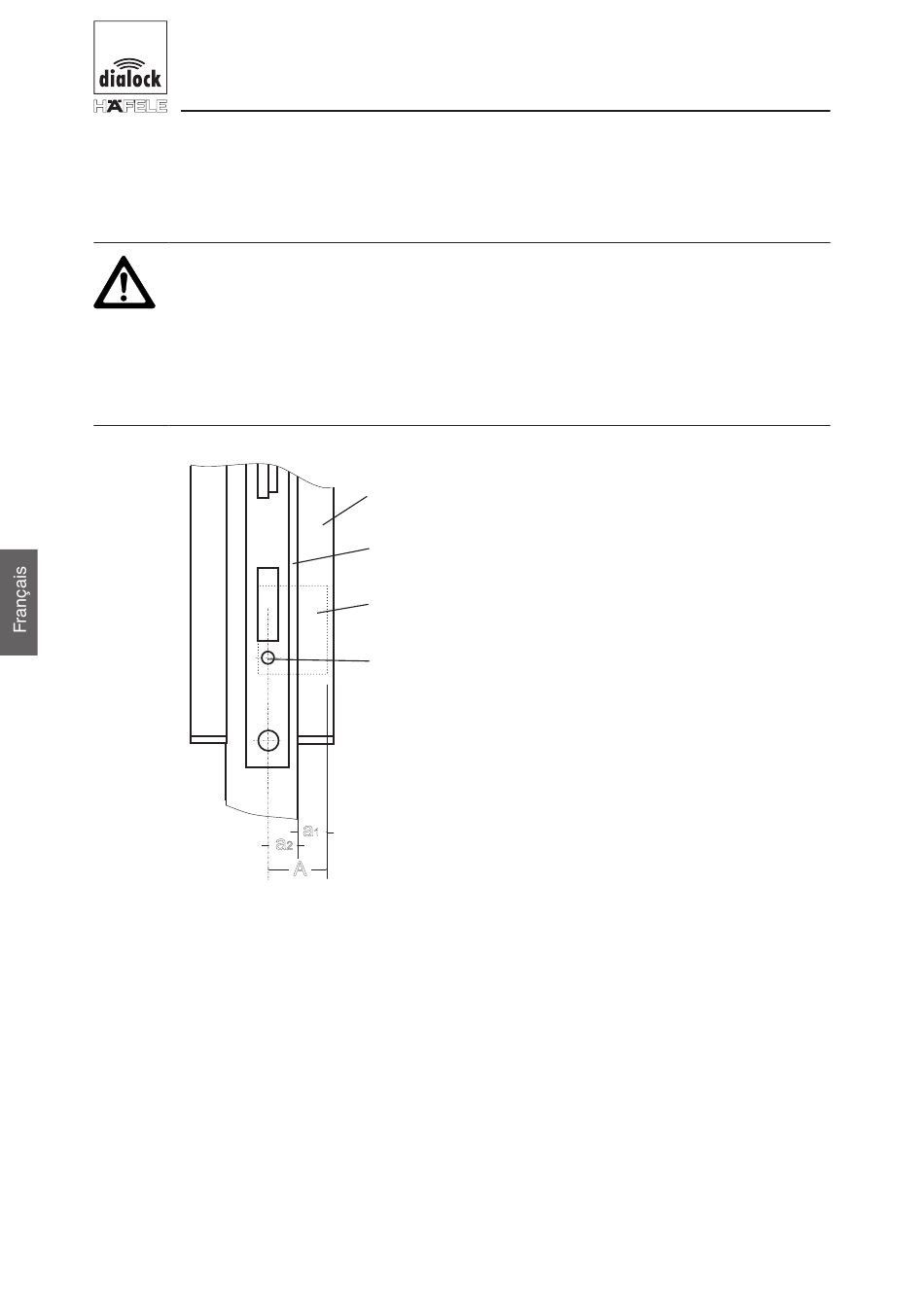

D. Mise en place du demi-cylindre profil européen
En cas de non-respect de ces instructions, le demi-cylindre profil
européen et la serrure seront détériorés.
Ne pas forcer !
N'utiliser qu'un demi-cylindre profil européen de longueur adaptée !
(voir Fig. 26)
Important lors de la commande :
A = a + a
1
a = Hauteur intérieure de ferrure :
1
évidement dans la ferrure pour demi-cylindre profil européen
minimum 19 mm à maximum 24 mm.
a = distance entre le centre de la vis têtière et la surface du
2
panneau de la porte
88 Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Ferrure extérieure
Panneau de porte
Demi-cylindre profil européen
Vis de têtière
a
1
a
2
A
Fig. 26
