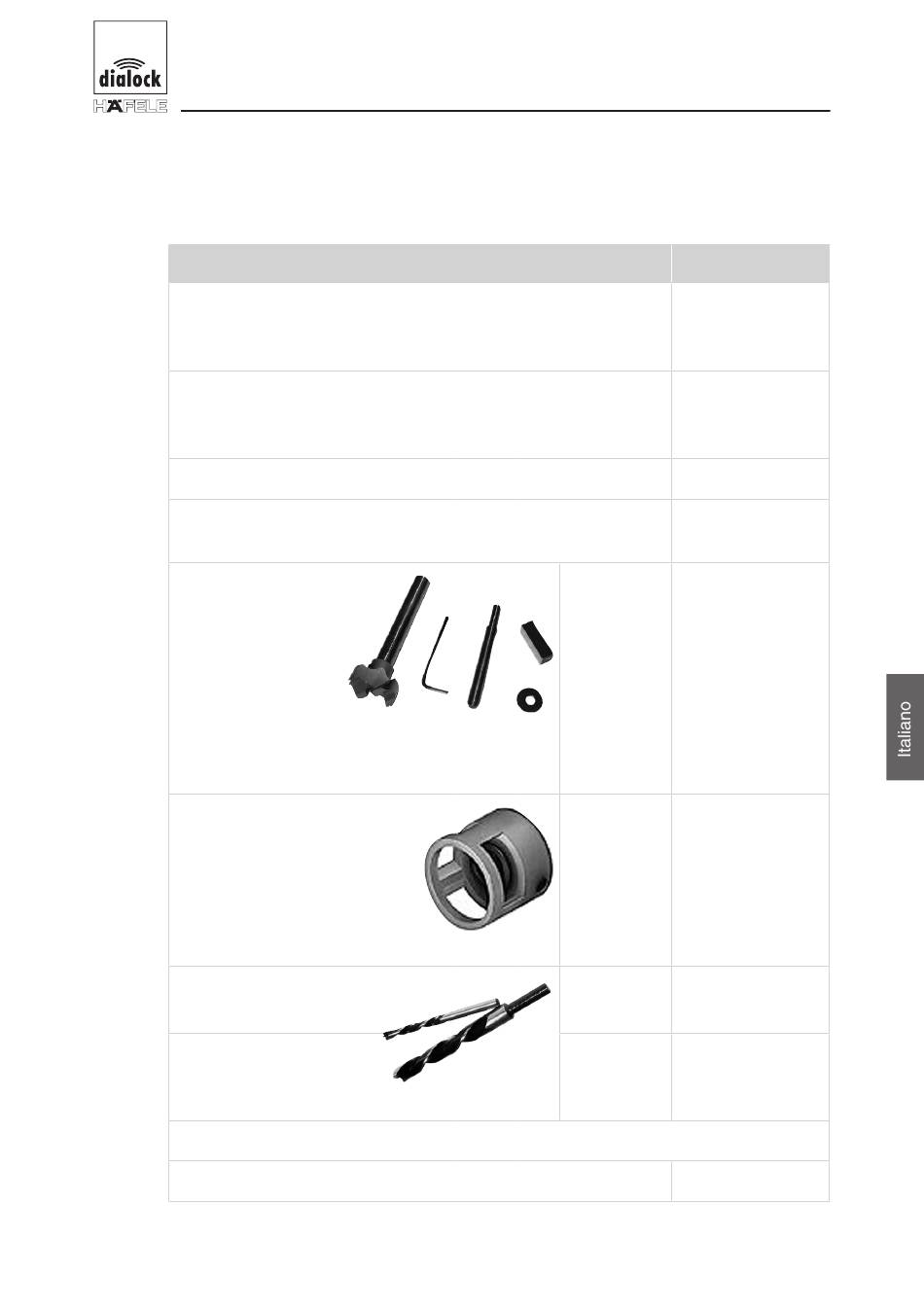

Attrezzi
Attrezzi
Pinza per anelli di sicurezza (montag-
gio dell'anello di sicurezza sul perno
quadro interno)
Manico a T SW3 per viti senza testa
della maniglia femmina e smontaggio
della calotta interna
Dima di foratura DTSH DIN
Fresa per forare fino all'incavo della
serratura
Fresa con spina
di centraggio (se
ne ha bisogno
unicamente per
le serrature da
infilare con regi-
strazione delle
aperture di emer-
genza)
Battuta per fresa (se
ne ha bisogno unica-
mente per le serrature
da infilare con registra-
zione delle aperture di
emergenza)
Punta
(passacavo)
Punta
(punti di fissaggio)
Trapano
Cacciavite a croce
Dialock Terminale Porta DTSH, DTSH FH - Edizione: 07.2008 - 732.29.134
Istruzioni di montaggio
Ø 25 mm
Ø 32 mm
Fig. 5
32 mm
Fig. 6
13 mm
8 mm
Fig. 7
Misura 2
Codice articolo
917.90.900
006.32.013
917.90.005
910.54.995
910.54.997
001.28.129
001.41.351
001.41.248
006.28.382
113
