6.4.4
Installation immergée transpor-
table
4
3
2

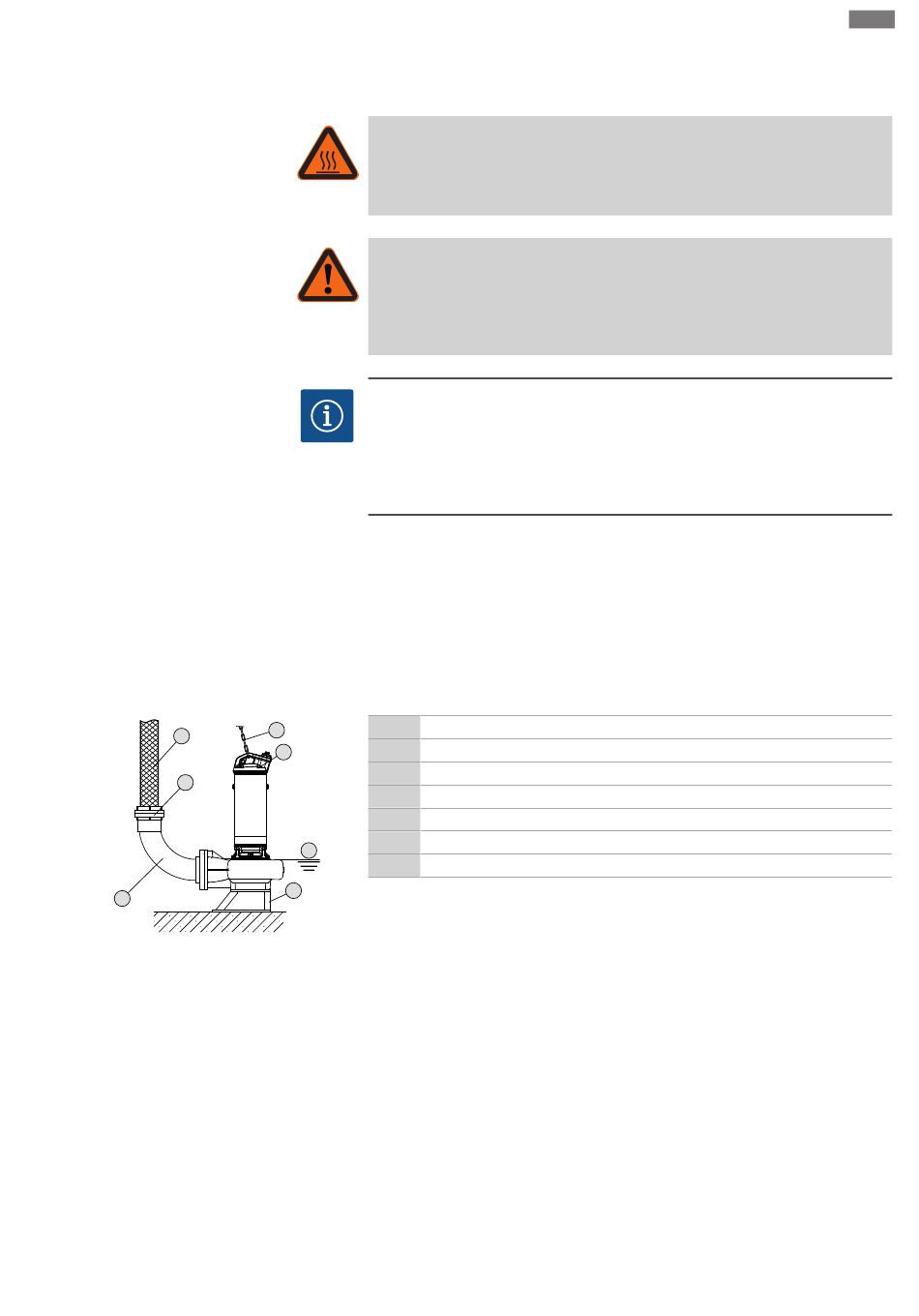

Fig. 7: Installation immergée transportable
Notice de montage et de mise en service Wilo Motor T 17.3, 20.2:, EMU FA, Rexa SUPRA, Rexa SOLID
Montage et raccordement électrique
AVERTISSEMENT
Risque de brûlure au niveau des surfaces brûlantes !
Le carter de moteur peut devenir brûlant en cours de fonctionnement. Cela peut en-
traîner des brûlures. Après l'arrêt, laisser la pompe refroidir à température ambiante !
AVERTISSEMENT
Arrachement du flexible de refoulement !
Risque de blessures (graves) en cas d'arrachement ou de basculement du flexible de
refoulement. Fixer solidement le flexible de refoulement sur la sortie ! Éviter de plier
le flexible de refoulement.
AVIS
Problèmes de pompage dus à un niveau d'eau insuffisant
Un niveau de fluide trop bas peut entraîner un déplacement du débit. De plus, des
coussins d'air peuvent se former dans l'hydraulique et causer un comportement de
service non autorisé. Le niveau d'eau minimal autorisé doit atteindre le bord supé-
rieur du corps hydraulique !
Pour une installation mobile, la pompe doit être équipée d'un piétement rapporté. Ce-
lui-ci garantit une garde au sol minimum dans la zone d'aspiration et stabilise l'installa-
tion sur un sol ferme. Ce type d'installation permet un positionnement idéal dans le lo-
cal d'exploitation/l'emplacement d'installation. Un support dur doit être utilisé dans les
zones d'exploitation afin d'éviter un enfoncement dans les sols meubles. Un flexible de
refoulement est raccordé côté refoulement. Dans le cas de durées de fonctionnement
prolongées, monter la pompe fixement au sol. Ceci empêche les vibrations, assure une
exploitation sans perturbations et une usure réduite.
Étapes de travail
1
Piétement rapporté
5
2
Coude
6
3
Accouplement Storz
4
Flexible de refoulement
5
Instrument de levage
6
Point d'élingage pour instruments de levage
7
7
Niveau minimal d'eau
‡
1
Monté sur piétement rapporté.
‡
Raccord côté refoulement préparé : Coude monté avec raccord tuyau ou avec ac-
couplement Storz.
1. Fixer l'instrument de levage au niveau du point d'élingage de la pompe à l'aide
d'une manille.
2. Lever la pompe et la poser sur le poste de travail (cuve, fosse) prévu.
3. Poser la pompe sur un sol solide. ATTENTION ! Évitez tout risque d'enfoncement !
4. Poser le flexible de refoulement et le fixer à un emplacement donné (p. ex au ni-
veau de l'évacuation). DANGER ! L'arrachement ou le basculement du flexible de
refoulement peut entraîner des blessures (graves). Fixer le flexible de refoule-
ment de manière sûre au niveau de la sortie.
5. Poser correctement le câble de raccordement. ATTENTION ! Ne pas endommager
le câble de raccordement (plié, coudé)
▶ La pompe est installée, l'électricien peut effectuer le raccordement électrique.
fr
25
