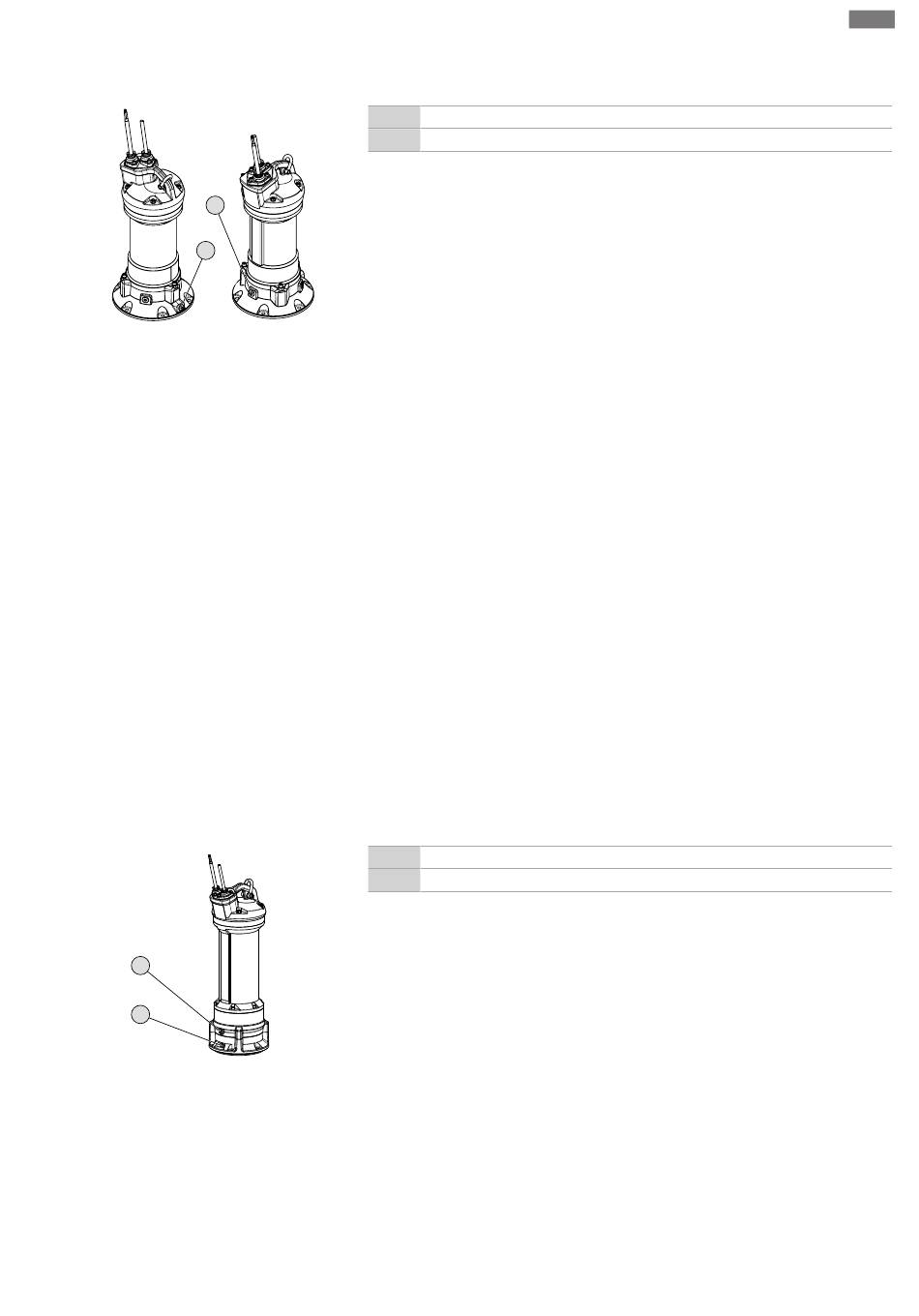

Fig. 4: Chambre d'étanchéité : Contrôler l'huile
+
-
Fig. 5: Chambre d'étanchéité : Contrôler l'huile
Notice de montage et de mise en service Wilo Motor T 17.3, 20.2:, EMU FA, Rexa SUPRA, Rexa SOLID
Montage et raccordement électrique
Moteur T 17.3...-P (moteur à aimant permanent)
+
Faire l'appoint d'huile de la chambre d'étanchéité
-
Vidanger l'huile de la chambre d'étanchéité
‡
La pompe n'est pas montée.
‡
La pompe n'est pas raccordée au réseau électrique.
‡
L'équipement de protection est revêtu.
1. Poser la pompe à la verticale sur un support stable.AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser !
2. Placer un récipient approprié pour recueillir la matière consommable.
3. Dévisser le bouchon fileté (+).
4. Dévisser le bouchon fileté (-) et laisser la matière consommable s'écouler. Si un ro-
binet d'isolement est monté sur l'ouverture, ouvrir le robinet d'isolement.
AVIS ! Pour la vidange complète, siphonner l'huile ou rincer la chambre d'étan-
chéité.
5. Contrôler la matière consommable :
⇒ Si la matière consommable est claire, la réutiliser.
⇒ Si la matière consommable est polluée (noire), utiliser une matière consom-
mable propre pour le remplissage. Éliminer la matière consommable usagée
conformément aux dispositions locales en vigueur.
⇒ Si la matière consommable contient de l'eau, utiliser une matière consom-
mable propre pour le remplissage. Éliminer la matière consommable usagée
conformément aux dispositions locales en vigueur.
⇒ Si la matière consommable contient des copeaux de métal, contacter le service
après-vente.
6. Si un robinet d'isolement est monté sur l'ouverture, fermer le robinet d'isolement.
7. Nettoyer le bouchon fileté (-), le doter d'une nouvelle bague d'étanchéité et le re-
visser. Couple de serrage max. : 8 Nm (5,9 ft·lb).
8. Verser la matière consommable par l'ouverture du bouchon fileté (+).
⇒ Respecter les indications concernant le type et la quantité de matière
consommable. Si la matière consommable est réutilisée, il est également né-
cessaire de contrôler et d'ajuster la quantité.
9. Nettoyer le bouchon fileté (+), le doter d'une nouvelle bague d'étanchéité et le re-
visser. Couple de serrage max. : 8 Nm (5,9 ft·lb).
Moteur T 20.2 (moteur asynchrone et à aimant permanent)
+
Faire l'appoint d'huile de la chambre d'étanchéité
-
Vidanger l'huile de la chambre d'étanchéité
‡
La pompe n'est pas montée.
‡
La pompe n'est pas raccordée au réseau électrique.
‡
L'équipement de protection est revêtu.
1. Poser la pompe à la verticale sur un support stable.AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser !
2. Placer un récipient approprié pour recueillir la matière consommable.
3. Dévisser le bouchon fileté (+).
4. Dévisser le bouchon fileté (-) et laisser la matière consommable s'écouler. Si un ro-
binet d'isolement est monté sur l'ouverture, ouvrir le robinet d'isolement.
AVIS ! Pour la vidange complète, siphonner l'huile ou rincer la chambre d'étan-
chéité.
5. Contrôler la matière consommable :
⇒ Si la matière consommable est claire, la réutiliser.
⇒ Si la matière consommable est polluée (noire), utiliser une matière consom-
mable propre pour le remplissage. Éliminer la matière consommable usagée
conformément aux dispositions locales en vigueur.
fr
23
