Introdução - Português
Os teclados HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x são com-
patíveis com os painéis PowerSeries Neo HS2016/32/64, HS2014-4* e
HS2128. Os teclados RF combinam um transceptor sem fio com o res-
petivo teclado HS2.
Especificações
Limite de temperatura: -10°C a +55°C (14°F a 131°F) UL/ULC:
l
0°C a +49°C (32°F a 120°F)
Umidade (MÁX.): 93% U.R. sem condensação
l
Grau de proteção da estrutura plástica: IP30, IK04
l
Tensão nominal: 13.8Vdc nominal (potência fornecida pelo painel de
l
controle compatível)
Conecta ao painel de controle através de Corbus 4 fios
l
1 entrada de zona configurável ou saída PGM*
l
Placa de corrente HS2LED/HS2ICN(P)/HS2LCD(P)/HS2ICNRF
l
(P)/HS2LCDRF(P):55mA(mín)/105mA(máx)
Proteção antiviolação montada em parede
l
5 teclas de função programáveis
l
Pronto (LED verde), Armado (LED vermelho), Problemas (LED
l
amarelo), AC (LED verde)
Dimensões (C x L x P): 168mm x 122mm x 20mm
l
Peso: 260g
l
Sensor de baixa temperatura
l
Frequência: 433MHz (HS2ICNRF4/HS2LCDRF4)
l
868 MHz (HS2ICNRF8/HS2LCDRF8)
l
912-919MHz (HS2ICNRF9/HS2LCDRF9)
l
Até 128 zonas sem fio
l
Não programar zona como tipo Incêndio ou tipo 24h.
NOTA: Teclados não incluem partes reparáveis pelo usuário.
NOTA: Apenas os modelos operando em banda 912-919MHz são clas-
sificados UL/ULC.
Desembalar
A embalagem do teclado inclui o seguinte:
HS2LED/ICN(RF)/LCD(RF) HS2ICN(RF)P/LCD(RF)P
1 teclado 1 teclado
4 parafusos de montagem 4 parafusos de montagem
2 resistências de fim de linha 2 resistências de fim de linha
Etiquetas de portas internas do Etiquetas de portas internas do
teclado teclado
1 interruptor de bloqueio 1 interruptor de bloqueio
Instruções de instalação Instruções de instalação
Etiqueta Mini Proximidade (prox)
(MPT)
Tabela 1: Dispositivos Compatíveis
Detector de fumaça PG sem fio
Detector de fumaça e calor PG sem fio
Detector CO PG sem fio
Detector de movimento PG PIR sem fio
Detector PG PIR + câmera movimento sem fio
Detector movimento cortina PG sem fio
Detector de movimento tech dual PG sem fio
Detector de movimento espelho PG sem fio
Detector de movimento exterior PG sem fio
Detector quebra de vidro PG sem fio
Detector de impacto PG sem fio
Detector de inundação PG sem fio
Detector de temperatura PG sem fio (interior)
Sonda de temperatura exterior (requer PGx905)
Tecla PG sem fio
Tecla PG sem fio
Tecla panico PG sem fio
Tecla 2 botões PG sem fio
Sirene interior PG sem fio
Sirene exterior PG sem fio
Repetidor PG sem fio
Contato porta/janela PG sem fio
Contato porta/janela PG sem fio c/AUX
NOTA: Neste gráfico, x no número do modelo representa a frequência de
funcionamento do dispositivo como se indica: 9 (912-919 MHz), 8 (868
MHz), 4 (433 MHz).
NOTA: Apenas os modelos operando em banda 912-919 MHz são sempre
que indicado com classificação UL/ULC ou cUL. Apenas podem ser usa-
dos dispositivos UL com sistemas com classificação UL/ULC.
Montar o teclado
Monte o teclado em um local onde fique acessível a partir dos pontos
determinados da entrada e saída. Após escolher uma localização seca e
segura, realize os seguintes passos para montar o teclado.
Desmontagem do teclado
Insira a ponta da chave de fenda na ranhura na seção esquerda e direita
inferior do teclado.
Insira levemente a placa frontal. Isso removerá a placa frontal do aparelho
e permite o acesso para montagem.

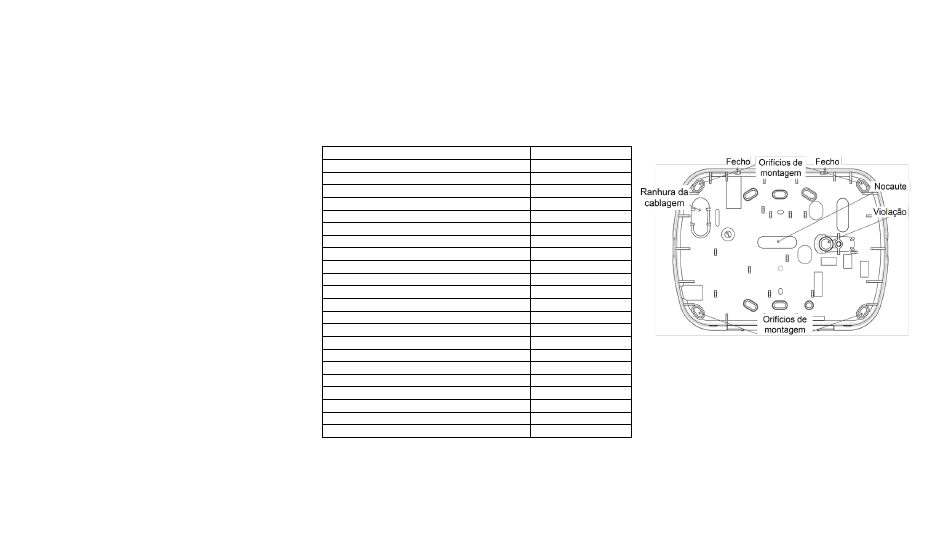

Montagem e cabeamento do teclado
PGx926UL
PGx916UL
PGx913
PGx904(P)UL
PGx934(P)UL
PGx924UL
PGx984(P)
PGx974(P)UL
PGx994UL
PGx912/PGX922 UL
PGx935UL
PGx985UL
PGx905UL
PGTEMP-PROBE
PGx939UL
PGx929UL
1. Fixe o teclado na parede utilizando orifícios de montagem. Utilize os
PGx938UL
quatro parafusos fornecidos, a menos que a montagem seja feita em uma
PGx949UL
só caixa de acoplagem. Use as âncoras de plástico fornecidas se a uni-
PGx901UL
dade for para ser montada em parede de gesso.
PGx911UL
2. Se usar o bloqueio de teclado, fixe a placa do bloqueio à parede com um
PGx920UL parafuso.
NOTA: Para instalações de roubo comercial com classificação UL/ULC
PGx975UL
PGx945UL é obrigatório o uso do bloqueio traseiro.
3. Passe o cabo pelo slot de cabeamento ou orifícios de nocautes. Conecte
Corbus e a Zona de cablagem/PGM para o teclado. Coloque o comutador
de bloqueio no orifício de bloqueio da placa traseira.
4. Coloque o teclado na placa traseira, certifique-se que o cabo é empur-
rado para a parede o máximo possível. Passe o cabo por dentro do teclado,
certificando-se que os componentes de cima são evitados. Feche o con-
