Programmation Du Clavier; Attribution Du Clavier - DSC PowerSeries Neo HS2LED Instructions D'installation

REMARQUE : Pour les installations anti-intrusion commerciales homo-
loguées UL/ULC, l'utilisation du contact anti-sabotage arrière est requise.
3. Faites passez les fils dans le passage de câble ou dans les alvéoles
défonçables. Effectuez le câblage Corbus et des zones/sorties PGM au cla-
vier. Placez le contact anti-sabotage dans le trou à cet effet sur la plaque
arrière.
4. Placez le clavier sur la plaque arrière en vous assurant que le fil est
poussé dans le mur autant que possible. Faites passer le fil à l'intérieur du
clavier en vous assurant d'éviter les éléments sensibles. Remontez la face
avant en vous assurant que le clavier ne fait pas pression sur le fil qui est
dessous.
REMARQUE : S'il y a une contrainte quelconque entre la face avant du
clavier et le câblage, ouvrez le clavier, déplacez le fil et refermez. Répé-
tez ces étapes jusqu'à ce que le clavier soit bien fermé.
Câblage
1. Avant de câbler l'unité, vérifiez que toute
la centrale est privée d'alimentation (Trans-
formateur d'alimentation secteur et batterie).

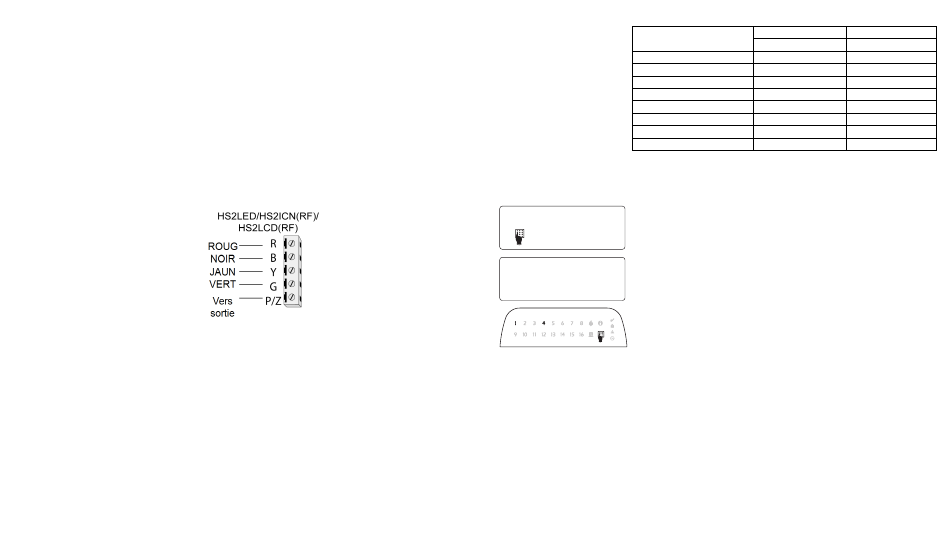

2. Raccordez les quatre fils du bus Corbus
qui proviennent de la centrale (rouge, noir,
jaune et vert) aux bornes du clavier. Référez-
vous au schéma ci-dessous :
Si prévu comme une entrée, un dispositif,
comme un contact de porte, peut être
connecté à la borne « P/Z » du clavier. Il
n'est pas alors nécessaire de tirer des câbles
vers la centrale pour le dispositif. Pour raccorder la zone, installez un
câble entre le dispositif et le clavier et raccordez un des fils provenant du
dispositif sur la borne « P/Z » du clavier et un autre sur la borne B (noir).
Si le dispositif doit être alimenté, raccordez le fil rouge à la borne R (posi-
tif) et le fil noir à la borne B (négatif). Lors de l'utilisation de la super-
vision d'extrémité de ligne, connectez la zone selon l'une des
configurations précisées dans le manuel de référence PowerSeries Neo.
REMARQUE : Pour les installations UL/ULC, l'entrée de zone doit être
de type supervisé (SEDL/DEDL). La résistance de supervision est de
5600 Ω. Si aucune supervision EDL n'est nécessaire, une distance maxi-
male de 1 m (3 pieds) doit être respectée pour le dispositif connecté. Uti-
lisez-la conjointement et exclusivement avec les dispositifs homologués
UL/ULC.
REMARQUE : Ce dispositif de déclenchement connecté à ses contacts
d'entrée ne doit pas être utilisé pour les applications médicales ou anti-
incendie.
3. Si la borne « P/Z » est programmée en tant que sortie, Il est possible de
relier un petit relais (comme le modèle DSC RM-1 ou RM-2) ou un aver-
tisseur sonore ou encore d'autres dispositifs à courant continu entre la ten-
sion d'alimentation positive et la borne « P/Z » (la charge maximale est de
50 mA).
REMARQUE : Pour les installations homologuées UL/ULC, utilisez les
dispositifs homologués UL/ULC.
Appliquer l'alimentation
Une fois que le câblage est fini et que le dispositif est fixé à la structure
de l'édifice avec au moins deux vis, mettez la centrale sous tension :
1. Branchez les fils de la batterie aux bornes de la batterie.
2. Branchez le transformateur d'alimentation secteur.
Pour plus d'informations sur les caractéristiques de la centrale, voir le
manuel de référence PowerSeries Neo.

Programmation du clavier

1. Tapez [*][8][Code de l'installateur].
2. Utilisez les touches [<][>] pour par-
courir les menus ou passez directement
à une section donnée en tapant le
numéro de section.
La programmation consiste à faire bas-
culer les options sur « Activé » ou
« Désactivé » dans chaque section ou en
renseignant les champs de données. Les
options de bascule sont activées ou
désactivées en appuyant sur le numéro
correspondant sur le clavier. Par
exemple, pour activer les options 1 et 4,
appuyez sur les touches [1] et [4].
Toutes les options activées sont affichées (voir le diagramme suivant).
1. Pour saisir les données, utilisez les touches [<][>] pour sélectionner un
caractère puis appuyez sur le bouton du clavier qui correspond au numéro
ou à la lettre.
2. À l'aide des touches [<][>], passez au caractère suivant et répétez la
procédure. Pour savoir comment saisir des données hexadécimales (HEX),
consultez le manuel de référence PowerSeries Neo.
Programmation de la langue
Saisissez [000][000]. Ensuite, entrez le numéro à deux chiffres qui cor-
respond à la langue souhaitée :
Tableau 2 : Langue
01 = Anglais (défaut)
02 = Espagnol
03 = Portugais
04 = Français
05 = Italien
06 = Néerlandais
07 = Polonais
08 = Tchèque
09 = Finlandais

Attribution du clavier

Les claviers sont attribuables automatiquement ou manuellement. Dans
les deux cas, le numéro de série du dispositif est utilisé comme iden-
tifiant.
REMARQUE : Si aucun clavier n'est attribué sur le système, à la mise
1 4
sous tension, le clavier affichera le message : Appuyer sur une touche quel-
conque pour l'attribution. D'autres claviers peuvent ensuite être attribués, à
partir du premier clavier. Utilisez l'une des options d'attribution suivantes :
[902][000] Attribution automatique
Toggle (X) <>
Quand ce mode est sélectionné, le nombre total de claviers actuellement
"Toggle name" Y/N
attribués est affiché sur le clavier.
1. Saisissez [902][000] pour lancer l'attribution automatique des nouveaux
claviers. Chaque fois qu'un dispositif est attribué, le clavier affiche le type
de modèle, le numéro de série et l'affectation de l'emplacement. Les cla-
viers sont attribués à l'emplacement libre suivant.
[902][001] Attribution manuelle
Pour attribuer manuellement les claviers un à un :
1. Saisissez [902][001] ou utilisez les touches [<][>] et appuyez sur [*].
2. Quand vous y êtes invité, entrez le numéro de série du clavier qui est
situé sur l'arrière du dispositif.
3. Un signal d'erreur est émis si un numéro de série non valide est reçu.
Une fois attribué, le modèle du dispositif, le numéro de série et
l'emplacement assigné sont affichés. Les claviers sont attribués à
l'emplacement libre suivant du dispositif. L'affectation de l'emplacement
est modifiable en utilisant les touches [<][>].
4. Pour annuler l'attribution d'un module, appuyez sur [#].
REMARQUE : Une fois le nombre maximum de dispositifs à attribuer
atteint, un son d'erreur est émis et un message d'avertissement est affiché.
10 = Allemand 20 = Roumain
11 = Suédois 21 = Russe
12 = Norvégien 22 = Bulgare
13 = Danois 23 = Letton
14 = Hébreu 24 = Lituanien
15 = Grec 25 = Ukrainien
16 = Turque 26 = Slovaque
17 = Réservé 27 = Serbe
18 = Croate 28 = Estonien
19 = Hongrois 29 = Slovène
