Introduction- Français
Les claviers HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x sont com-
patibles avec les centrales PowerSeries Neo HS2016/32/64, HS2014-4* et
HS2128. Les claviers RF associent un émetteur-récepteur sans fil et les
claviers respectifs HS2.
*Modèle non homologué UL/ULC.
Caractéristiques
Plage de température : de -10 °C à +55 °C (de 14 °F à 131 °F)
l
UL/ULC : de 0 °C à +49 °C (de 32 °F à 120 °F)
Humidité (MAX) : 93% du taux d'humidité relative, sans conden-
l
sation
Degré de protection du boîtier plastique : IP30, IK04
l
Tension nominale : 13,8 VCC nominale (en cas d'alimentation par la
l
centrale compatible)
À connecter à une centrale par bus à 4 fils Corbus
l
1 entrée de zone ou une sortie PGM au choix*
l
Courant absorbé HS2LED/ HS2ICN(P)/HS2LCD(P)/HS2ICNRF
l
(P)/HS2LCDRF(P) :55mA(min)/105mA(max)
Contact anti-sabotage à montage mural
l
5 touches de fonctions programmables
l
Voyants d'état « Prêt » (vert), « Armé » (rouge), Problème (Jaune),
l
Alimentation Secteur (vert)
Dimensions (H x l x P) : 168mm x 122mm x 20 mm
l
Poids : 260g
l
Capteur de basse température
l
Fréquence : 433 MHz (HS2ICNRF4/HS2LCDRF4)
l
868 MHz (HS2ICNRF8/HS2LCDRF8)
l
912-919 MHz (HS2ICNRF9/HS2LCDRF9)
l
128 zones sans fil max
l
Une zone ne doit pas être programmée comme une zone de type incendie
ou 24 h.
REMARQUE : Les claviers ne possèdent aucune pièce réparable.
REMARQUE : Seuls les modèles fonctionnant dans la plage 912-919
MHz sont homologués UL/ULC.

Contenu de l'emballage

Le coffret du clavier comprend les composants suivants :
HS2LED/ICN(RF)/LCD(RF) HS2ICN(RF)P/LCD(RF)P
1 clavier 1 clavier
4 vis de fixation 4 vis de fixation
2 résistances d'extrémité de ligne 2 résistances d'extrémité de ligne
Des étiquettes de porte intérieure du Des étiquettes de porte intérieure du
clavier clavier
1 contact anti-sabotage 1 contact anti-sabotage
Instructions d'installation Instructions d'installation
Mini balise (MPT) de proximité
(prox)
Tableau 1 : Dispositifs compatibles
Détecteur de fumée PG sans fil
Détecteur thermique et détecteur de fumée PG
sans fil
Détecteur de gaz CO PG sans fil
Détecteur de mouvement IPR PG sans fil
Détecteur de mouvement IRP PG sans fil +
caméra
Détecteur de mouvement à rideaux PG sans fil
Détecteur de mouvement à double technologie
PG sans fil
Détecteur de mouvement à miroir PG sans fil
Détecteur de mouvement PG sans fil d'extérieur
Détecteur de bris de glace PG sans fil
Détecteur de chocs PG sans fil
Détecteurs d'inondation PG sans fil
Détecteur de température PG sans fil (intérieur)
Sonde de température d'extérieur (PGx905 néces-
saire)
Clé PG sans fil
Clé PG sans fil
Clé de panique PG sans fil
Clé à 2 boutons PG sans fil
Sirène PG sans fil d'intérieur
Sirène PG sans fil d'extérieur
Répétiteur PG sans fil
Contacts de porte/fenêtre PG sans fil
Contact de porte / fenêtre PG sans fil avec sortie
AUX
REMARQUE : Tout au long de ce document, la lettre x dans le numéro de
modèle représente la fréquence de fonctionnement du dispositif comme
suit : 9 (912-919 MHz), 8 (868 MHz), 4 (433 MHz).
REMARQUE : Seuls les modèles fonctionnant dans la plage 912-919
MHz sont homologués UL/ULC ou cUL si précisé. Seuls les dispositifs
approuvés UL sont utilisables avec les systèmes homologués UL/ULC.

Installation du clavier

Installez le clavier où il est accessible aux points désignés d'entrée et de
sortie. Une fois un endroit sec et sûr choisi, réalisez les opérations sui-
vantes pour installer le clavier.
Désassembler le clavier
PGx926UL
Insérez la pointe d'un tournevis plat dans l'ouverture dans la partie infé-
PGx916UL
rieure à droite et à gauche du clavier.
Forcez doucement l'ouverture de la façade. Elle sera libérée et vous accé-
PGx913
derez au montage.
PGx904(P)UL

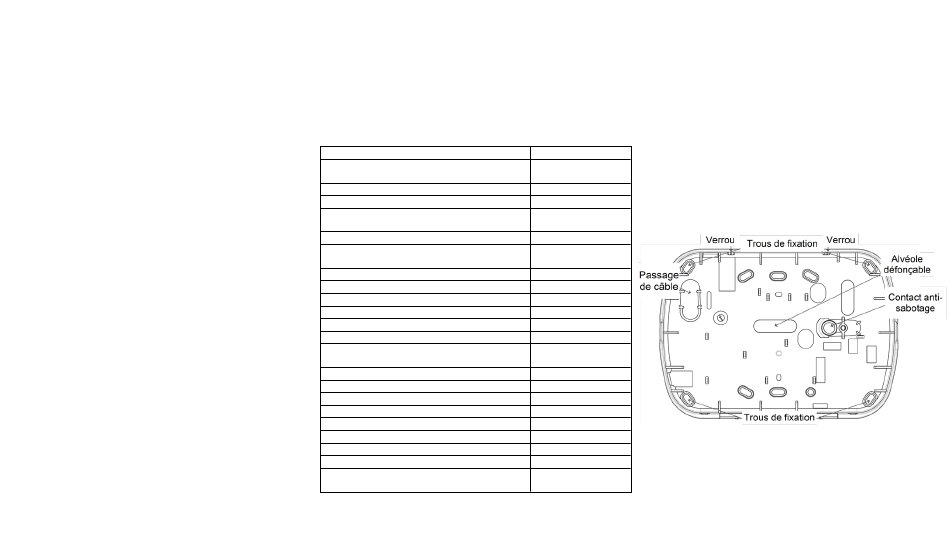

Montage et câblage du clavier
PGx934(P)UL
PGx924UL
PGx984(P)
PGx974(P)UL
PGx994UL
PGx912/PGX922 UL
PGx935UL
PGx985UL
PGx905UL
PGTEMP-PROBE
PGx939UL
PGx929UL
PGx938UL
PGx949UL
PGx901UL
PGx911UL
1. Fixez le clavier en utilisant les trous de fixation. Utilisez les 4 vis four-
PGx920UL
nies à moins d'effectuer le montage sur une seule boîte électrique. Utilisez
PGx975UL
les chevilles en plastique fournies si l'unité est à monter sur une cloison
PGx945UL
sèche.
2. Si vous utilisez le contact anti-sabotage du pavé, fixez la plaque du
contact au mur avec une vis.
