Une fois le travail terminé, véri ez que les alimentations de gaz et d'électricité sont correctement rebranchées.
Mise à Niveau
Nous vous recommandons d'utiliser un niveau à bulle placé
sur une des grilles de four pour véri er le niveau. Placez
la cuisinière à l'emplacement prévu pour son installation,
en veillant à ne pas exercer de force de torsion lorsque
vous l'insérez entre les éléments de cuisine, pour ne pas
l'endommager ou endommager les éléments.
Les supports avant et les galets arrière réglables permettent
la mise à niveau de la cuisinière. Pour régler la hauteur de
l'arrière de la cuisinière, utilisez une clé de 13 mm clé ou
une douille pour visser les écrous de réglage dans les coins
inférieurs avant de la cuisinière. Pour régler les supports
avant, tournez les socles pour lever ou abaisser.

Raccordement de l'Alimentation en Gaz

Doit être conforme aux normes appropriées. Le tuyau
exible (non fourni avec la cuisinière) doit être conforme
aux normes en vigueur. Les tuyaux exibles sont disponibles
dans la plupart des magasins de matériaux et de bricolage.
L'alimentation en gaz domestique doit être terminée par un
raccord baïonnette orienté vers le bas. Le raccord de l'appareil
est situé juste au-dessous du niveau de la table de cuisson,
à l'arrière de la cuisinière. En cas de doute, contactez votre
fournisseur.
Les boîtiers arrière de la cuisinière limitent la position du
point d'alimentation. Il est di cile de donner des cotes
précises, étant donné que la hauteur de la cuisinière est
réglable et que chaque raccordement est di érent.
Vous pouvez utiliser un tuyau exible de 900 mm, mais
un tuyau de 1250 mm o re plus de exibilité quant
au positionnement du raccord baïonnette et facilite le
déplacement de la cuisinière. Montez le tuyau de façon à ce
que les raccords d'admission et de sortie soient verticaux et

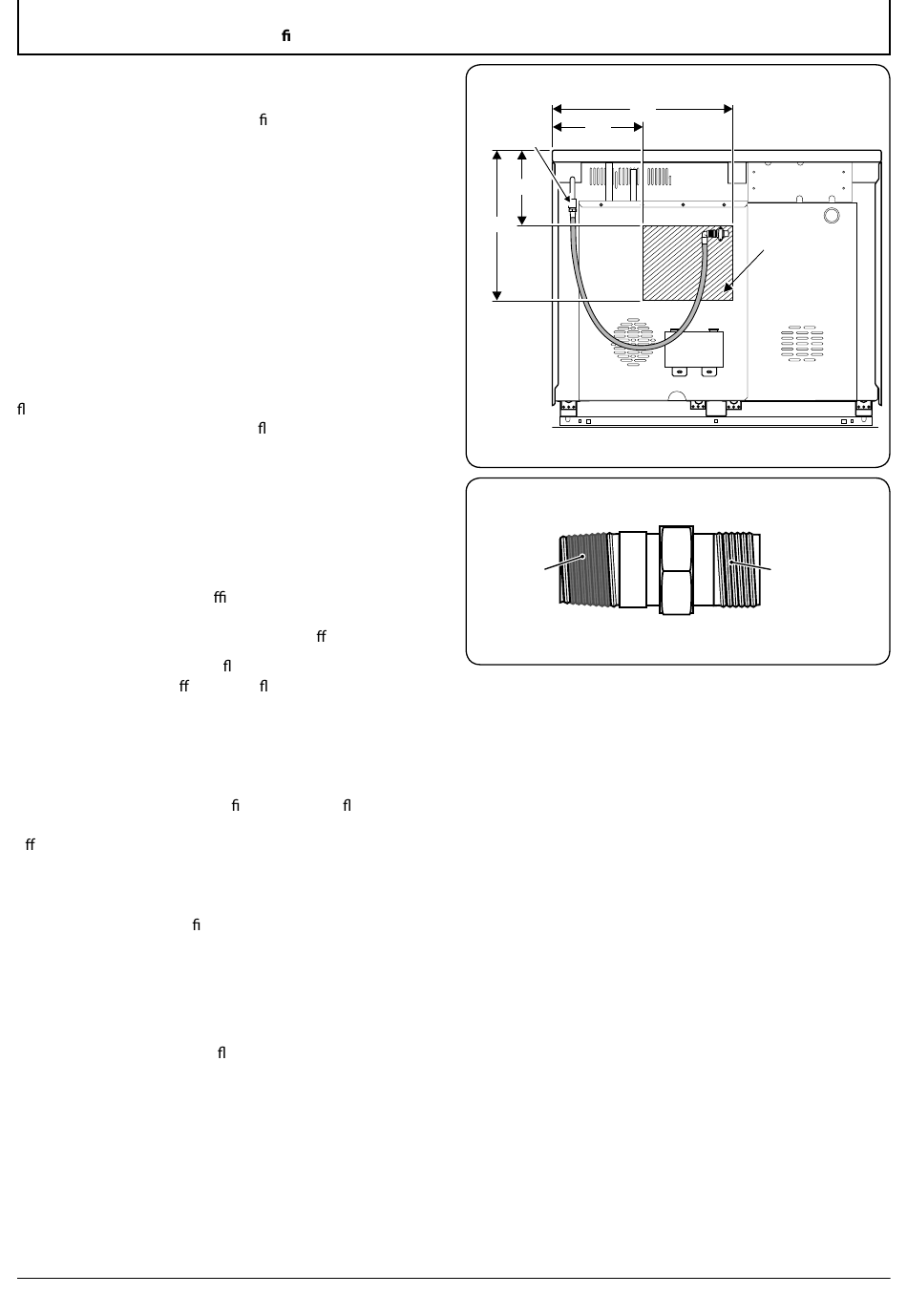

que le tuyau pende en forme de «U». Idéalement, le raccord
d'alimentation domestique doit être dans la partie ombrée
'A' (Fig.7-10). Vissez l'extrémité letée du tuyau exible dans
l'admission de gaz. Lorsque le raccordement est terminé,
e ectuez un essai de pression pour contrôler l'étanchéité
de la cuisinière. Le raccord d'admission de la cuisinière est
de type interne ISO 7-1. Si le raccordement doit être de type
ISO 228-1, utilisez le raccord d'adaptation ISO 7-1- ISO 228-1
fourni dans le kit de modi cation (Fig.7-11).
Vissez le raccord dans l'admission de la cuisinière en serrant
à la main. A l'aide de deux outils appropriés, l'un placé au
niveau de l'admission située sur la cuisinière pour veiller à en
assurer stabilité et l'autre sur le raccord, vissez le raccord dans
l'admission. Couple minimum 15 Nm. Couple maximum 20
Nm. Raccordement du tuyau exible au connecteur.

Essai de Pression

La pression de gaz peut être mesurée au niveau de l'injecteur
de l'un des brûleurs centraux de la table de cuisson (non
pas au niveau du brûleur de wok). La pression de gaz peut
être mesurée au niveau de l'injecteur d'un des brûleurs de
la table de cuisson gauche. Retirez la tête d'un des brûleurs.
Montez le manomètre sur le gicleur. Mettez en marche un des
autres brûleurs de la table de cuisson. Tournez et appuyez
sur le bouton de commande du brûleur avec manomètre,
INSTALLATION
l'admission
Gas inlet
de gaz
250
500
Toutes les dimensions en millimètre All dimensions in millimetres
ISO 7-1
27
600
300
Fig.7-10
A
Fig.7-11
ISO 228-1
