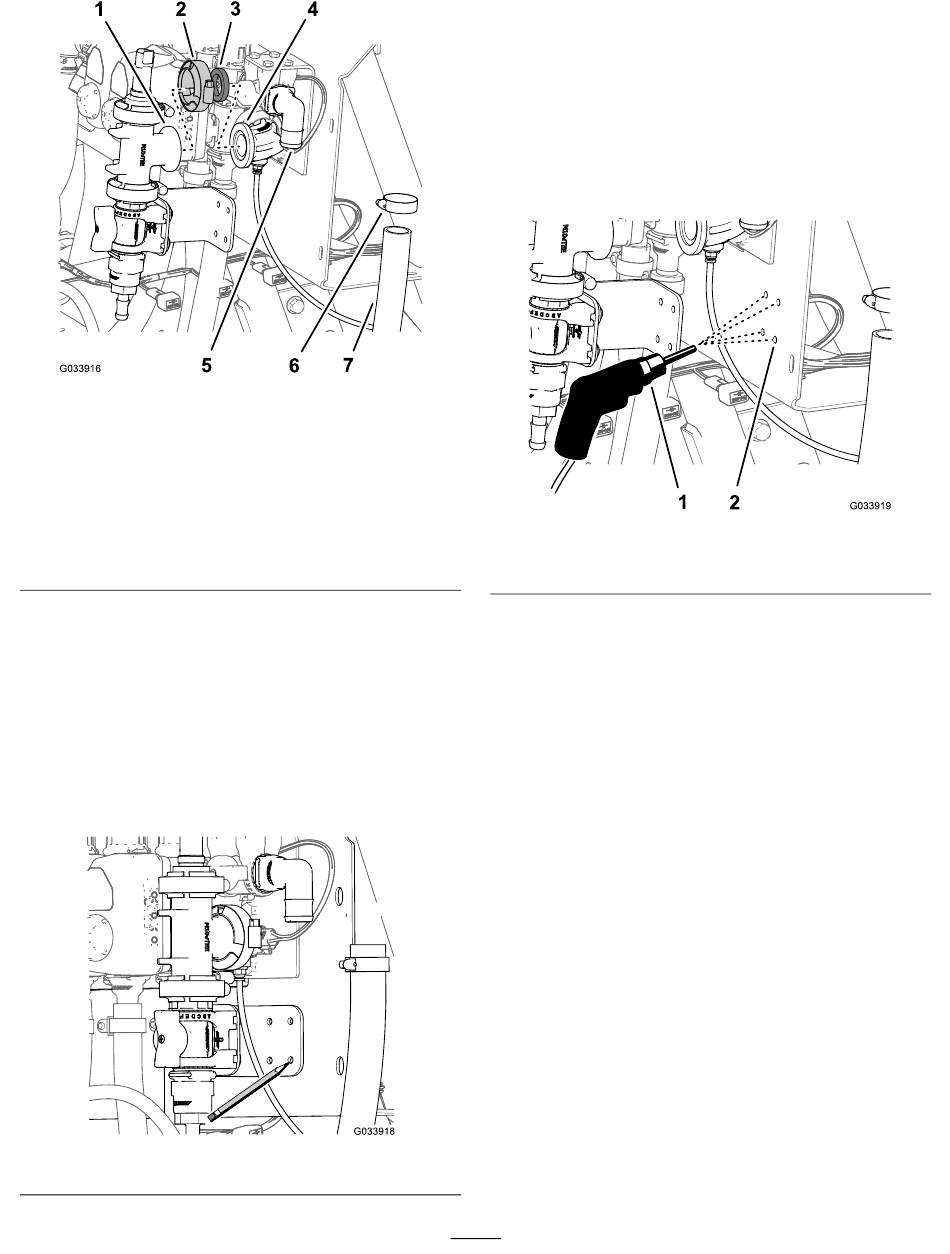

Figure 31
1. Bride (raccord en T)
2. Collier bride
3. Joint
4. Raccord à 90° (avec un
connecteur pour le tube
de détection)
2.
Fixez légèrement le raccord en T et le raccord à
90° avec un joint et un collier à bride
Remarque:
Tournez la patte de fixation de la
vanne de commande autant que nécessaire
pour qu'elle soit au même niveau que la surface
du support de vanne.
3.
En vous servant de la patte de fixation de la
vanne de commande comme gabarit, repérez
l'emplacement des trous de la patte à la surface
du support du collecteur
Figure 32
g033916
5. Raccord à 90° (dérivation
de vanne de section)
6. Collier
7. Flexible (dérivation de
vanne de section)
(Figure
31).
(Figure
32).
g033918
4.
Retirez le collier, le joint, et le raccord en T avec
la bride du raccord à 90° doté d'un connecteur
pour le tube de détection
5.
Marquez au pointeau les repères sur le support
de collecteur que vous avez effectués à
l'opération 3.
6.
Percez 4 trous de 6 mm dans le support de
collecteur aux emplacements marqués au
pointeau à l'opération 5.
1. Perceuse et foret de 6 mm 2. Support de collecteur
Montage de la vanne de commande
Pulvérisateurs Multi Pro 5800 – à partir de
2016
1.
Alignez la bride du raccord en T et la bride du
raccord à 90°, comme montré à la
16
(Figure
31).
Figure 33
Figure
g033919
34.
